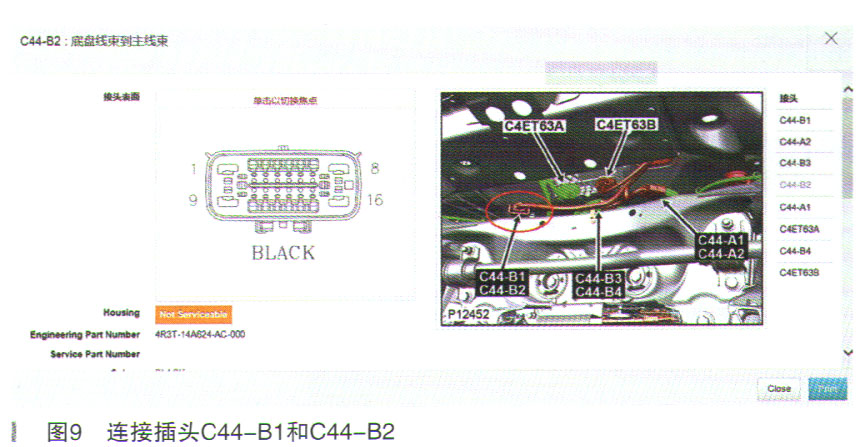

（17）经过以上测量诊断怀疑，后储存罐控制阀线路存在对负极短路，查阅电路图发现在车辆底盘后部有一个后控制阀线路连接插头C44-B1和C44-B2，如图9所示。

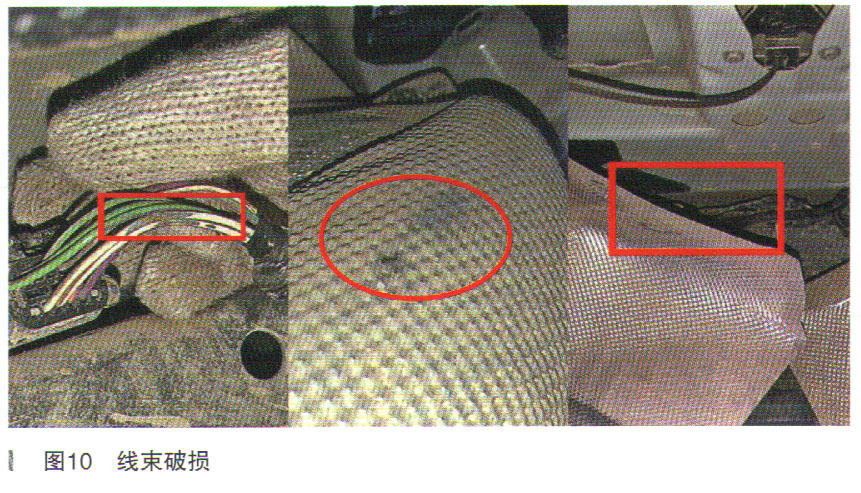

（18）根据电路图指引检查后部连接插头C44-B 1和C44-B2，检查发现控制插头线束与备胎隔热板摩擦破损，导致线路对地短路，如图10所示。
（19）维修磨损线束，测试车
5．故障原因分析
线束与备胎隔热板摩擦破损，导致线路对地短路。
6．故障处理办法
维修磨损线束，测试车辆故障排除。
7．专用工具设备
诊断仪、示波器、万用表。
