检查闭锁电机安装良好，表面无损坏现象；检查紧急释放拉线没有处于释放状态，手动将闭锁电机调整解锁状态，插上充电枪测试，充电发现AC充电口能听见闭锁电机工作声音，但是电机依旧处于解锁状态，电机锁销没有弹出。

    经过上述测量诊断为AC充电枪闭锁电机卡滞故障，替换闭锁电机测试车辆。

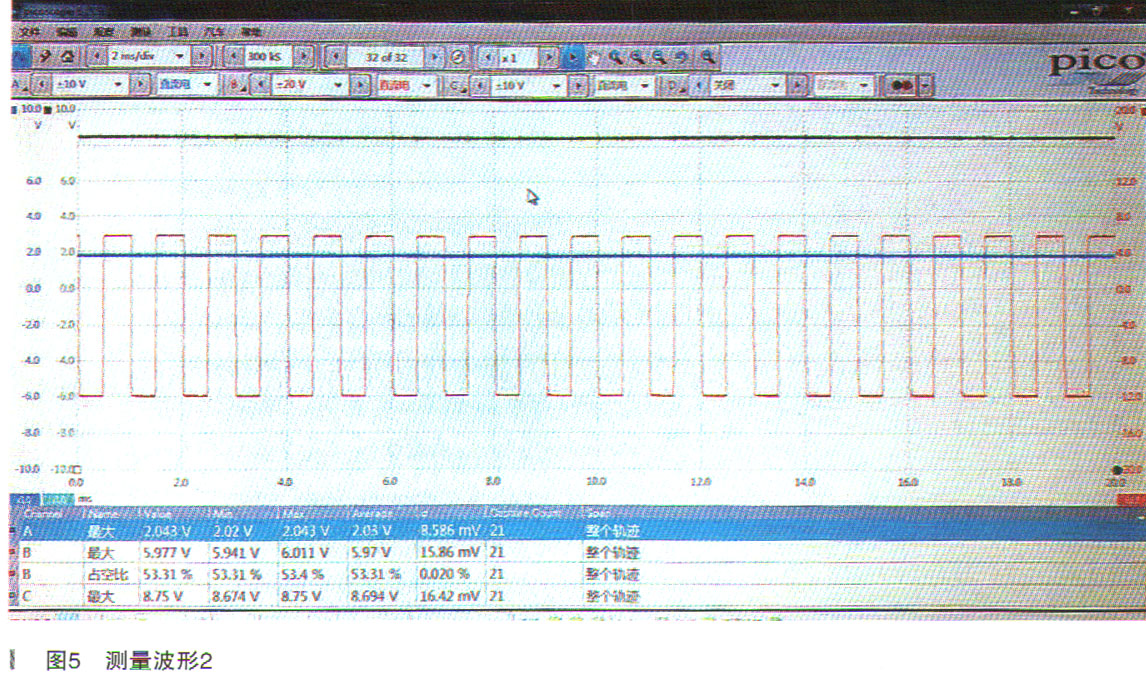

    使用示波器插上DC直流充电枪刷卡充电测量，车辆恢复正常充电状态。使用示波器测量通道A蓝色PP信号C13B-38测量2V表示已连接充电枪，2V电压代表（32A电缆），通道B红色CP信号C 13B-39测量53％占空比信号表示发生器已激活EVSE电流传播，控制CP导向电压6V表示连接车辆已做好充电准备，通道C绿色锁1SW信号C13B-47测量电压8.7V表示锁定状态，如图5所示。

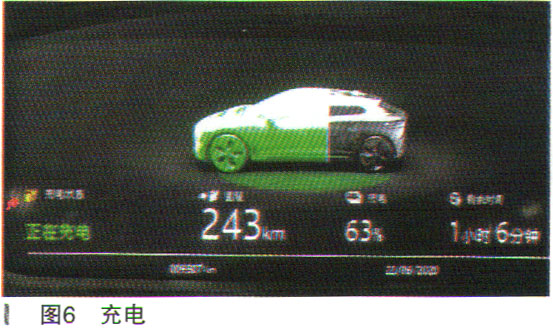

    车辆恢复充电功能，车辆正常，如图6所示。

    检查诊断AC充电口闭锁电机卡滞，导致AC充电口锁闭电机无法闭锁，BCCM控制模块未接收到闭锁信号，所以处于初始化准备状态。

    故障排除：更换AC充电口闭锁电机后故障排除。
