故障诊断：此车在一维修厂进行完发动机大修后要交车时，客户抱怨无倒车影像。至于故障是进厂时就存在，还是维修后发生的，已经无从考据。无奈之下更换了一个全新的后摄像头，故障还是没有排除，于是这个修理厂老板找到了笔者。

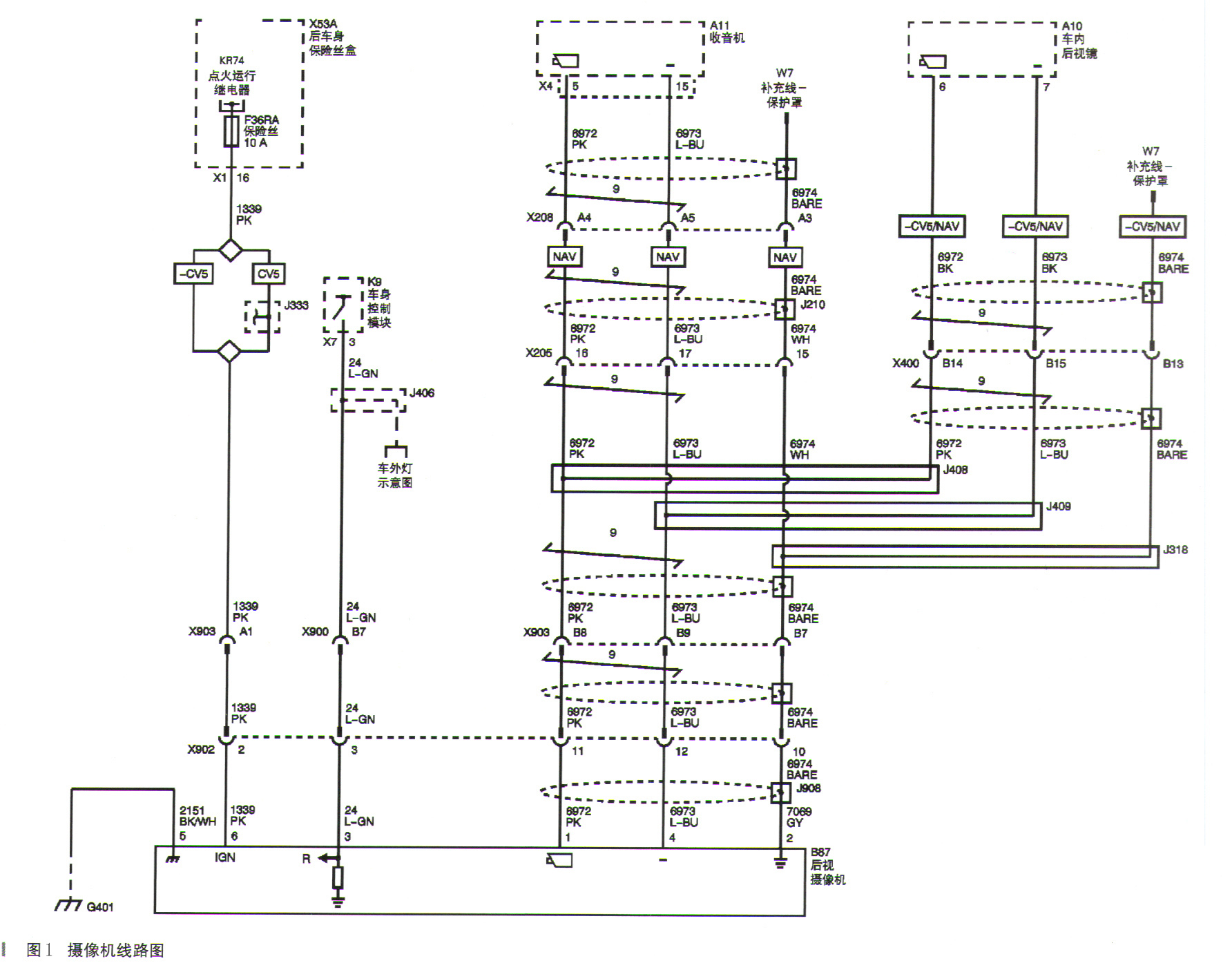

    查阅维修手册找到相关电路图（如图1所示），分析倒车影像工作时应该有两路电源，即点火电压去往摄像机总成的6号脚，另一路则是挂上倒挡时，由车身控制模块输出倒挡电压到摄像机总成的3号脚。拆下摄像机总成，断开插头，在着车踩制动踏板挂倒挡时用试灯测量，发现6号脚电压能点亮试灯，而3号脚不能。

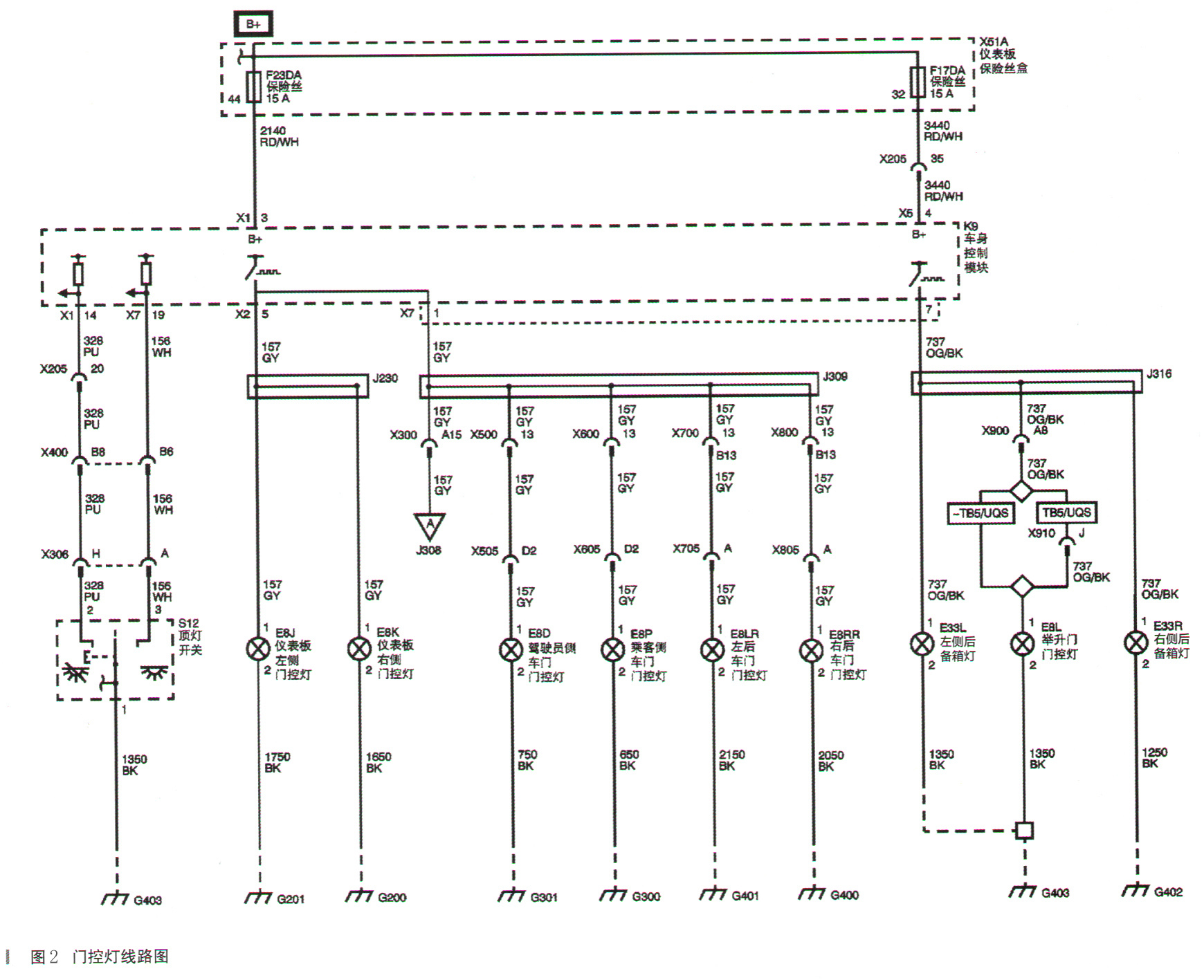

    为什么车身控制模块没能输出电压，分析可能是车身控制模块的供电出了问题。可车身控制模块的供电印象当中有七八路之多，查起来有些困难，容易漏查。经过仔细观察，发现在打开左前和右前车门时，车门上的门控灯并没有点亮，能否以此为突破口，锁定故障呢？很快就找到了相关的线路图（如图2所示），发现门控灯的供电来自仪表板保险丝盒的23号保险丝。检查23号保险丝，发现已经熔断，更换保险丝，倒车影像功能恢复正常，门控灯也能正常点亮。

    在此后的维修实践中，又在别克的新君越车型中碰到过类似故障。
