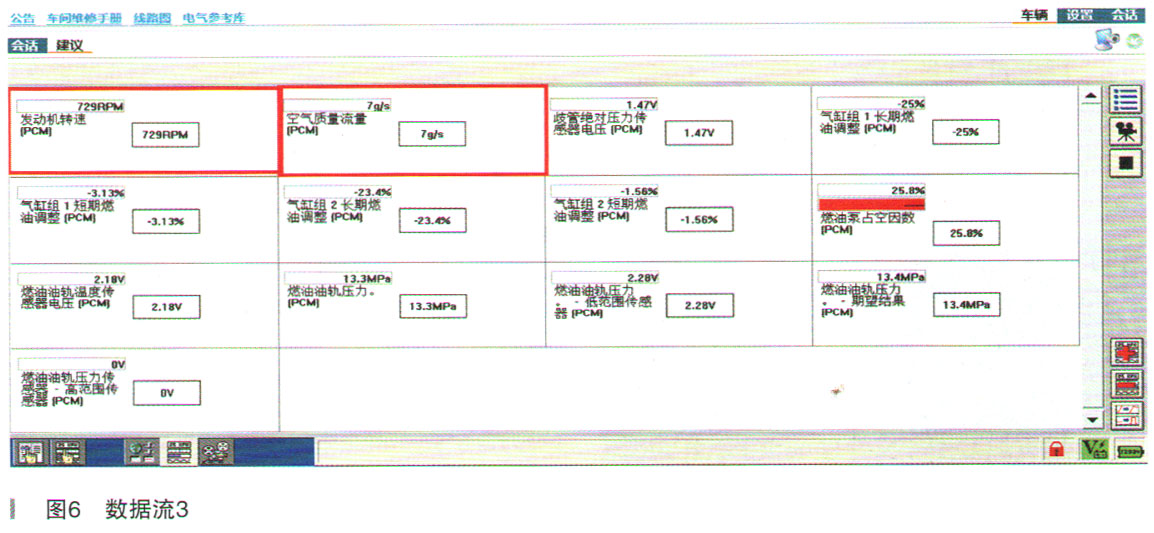

（4）开启空调AC，发动机怠速运转，读取发动机空气流量传感器流量为7留s，高于标准值，如图6所示。

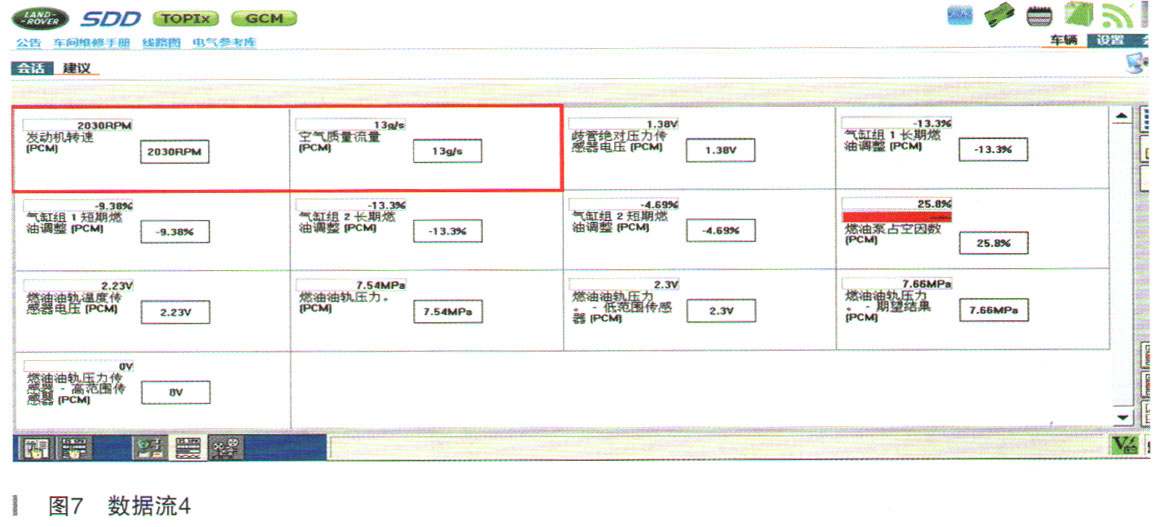

      （5）发动机转速提升2000r/min，读取发动机空气流量传感器流量为13g/s，高于标准值，如图7所示。

      （6）根据以上数据流分析，排除发动机曲轴通风阀和净化阀泄漏，读取发现发动机空气流量传感器流量高于标准值，检查发动机空气滤清器没有堵塞过脏现象，检查发动机进气系统管路表面无损坏变形现象，检查管路安装良好无松动现象。

      （7）使用烟雾测试仪测试，发动机进气系统管路没有泄漏现象。

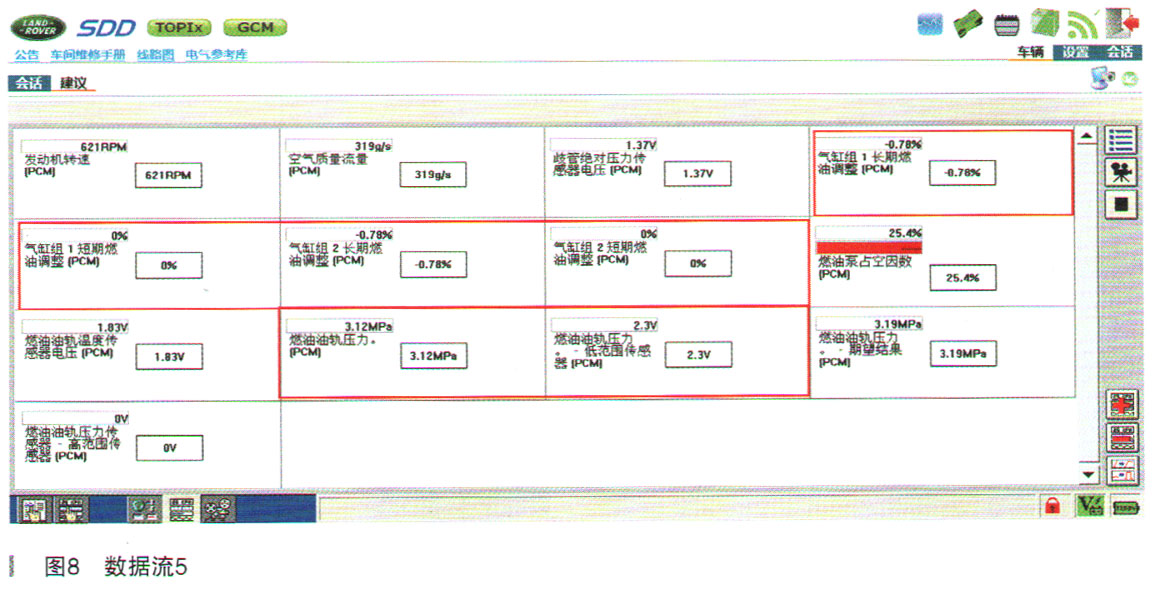

      （8）根据以上诊断怀疑发动机空气流量传感器故障，启动车辆发动机怠速运转，断开左侧空气流量传感器和右侧空气流量传感器，燃油长期修正值和短期燃油修正值恢复标准范围内，如图8所示。

      （9）为了准确诊断，单独替换左侧空气流量传感器或单独替换右侧空气流量传感器，启动车辆发动机怠速运转，读取燃油长期修正值－30%～－29%，调整短期燃油修正值4.6%～5.4%。

      （10）根据以上诊断单独替换左侧或者右侧空气流量传感器无法排除故障。

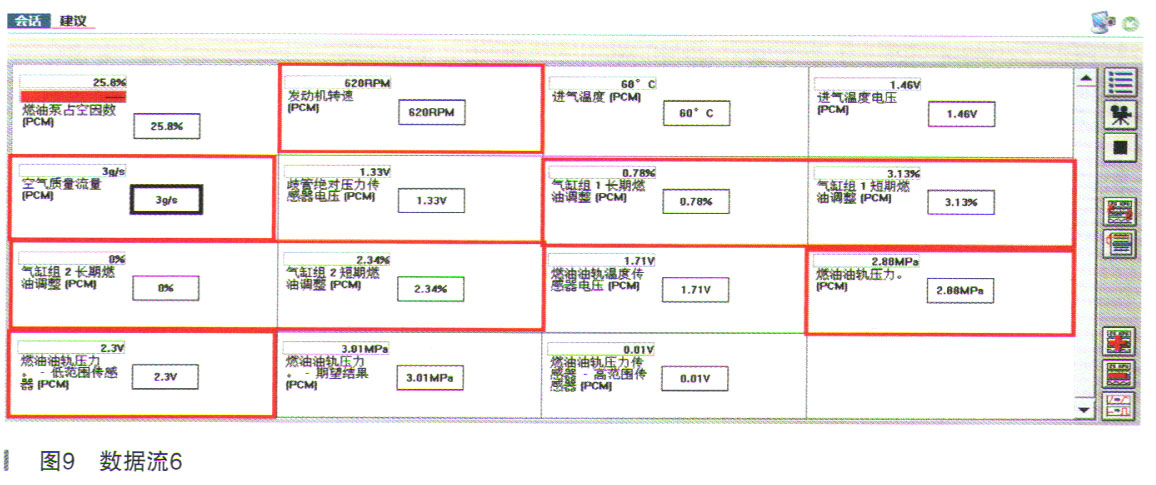

      （11）左侧空气流量传感器和右侧空气流量传感器同时替换，清除自适应值测试，车辆路试后，启动车辆发动机怠速运转关闭空调AC，读取燃油长期修正值0%～0.78%，调整短期燃油修正值2.3%～3.1%，长期和短期修正调整没有超出标准±10%，数值正常。读取发动机空气流量为3g/s，在标准值范围内，燃油油轨压力2800～3000kPa，在正常范围内，燃油轨压力传感器电压为2.29～2.3V，正常范围内，如图9所示。
