故障诊断：询问客户说，早上突然出现发动机无法启动，然后就拨打救援电话拖车进厂。

    检查车辆功能，结果车辆无法启动，COMAND显示屏提示“防盗保护已激活”的信息，大灯无法开启。

    接上奔驰专用的诊断仪（DAS）对车辆进行快速测试，发现有不少控制单元无法检测到，而其他控制单元大都报出CAN网络通信存在故障，故障码如图1～图3所示，少数几个模块正常。

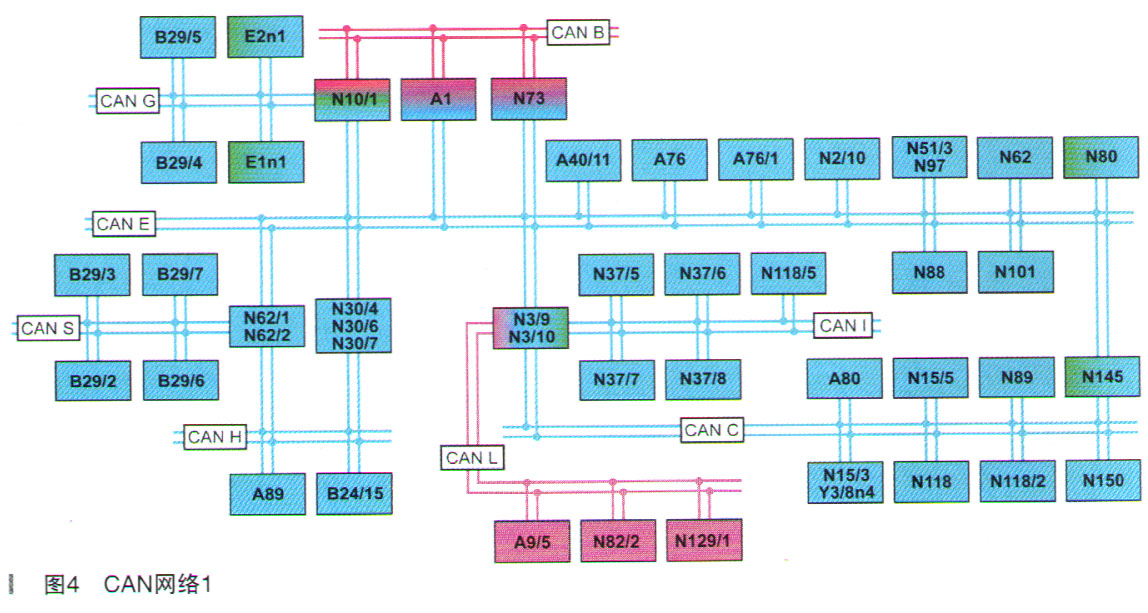

    任何一个控制单元能够与外界通信的前提条件是：供电、接地、CAN线、控制单元自身均正常。根据快速测试结果，应该分别检查测试不到的这些控制单元的前提条件，这不仅会增加工作量，而且诊断思路也显得笨拙。这样，将思路转为分析各个控制单元之间的相互关系，据此在WIS中查找CAN网络图如图4、图5所示。
