测量方向盘模块（钟簧式绕线器）的43号保险丝，关闭点火开关时测量43号保险丝电压也是2.8～4.4V，异常。
点火继电器集成在乘客接线盒中，无法替换拆卸继电器。
为了确认，单独给
ATCM模块点火电源连接到点烟器电源中启动车辆，
ATCM模块恢复通信，开关工作正常。
关闭点火开关等待点烟器
电压降低0V后启动车辆，
ATCM开关工作正常，确认故障排除。

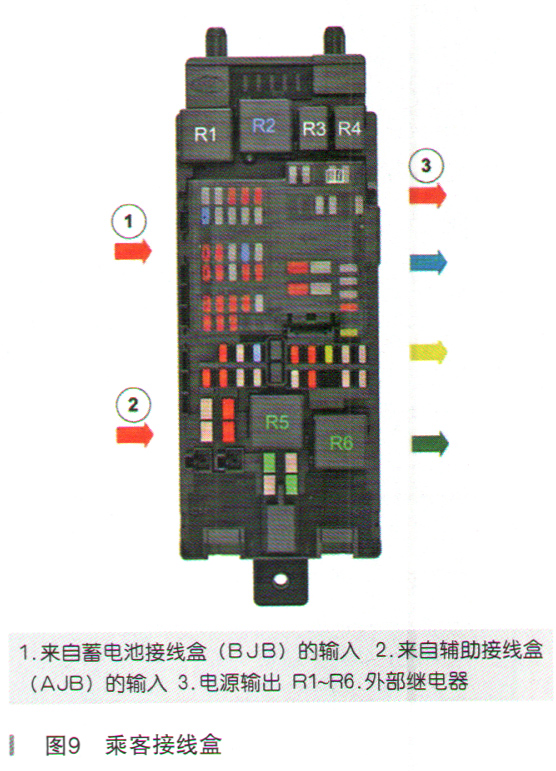

经过以上测量，更换乘客接线盒（15B）（如图9所示）后，车辆故障排除。
乘客接线盒（PJB）具有4种电源输出。①红色：电源输出从
蓄电池获取永久供电；②黄色；保险丝通过内部继电器（印刷电路板）输出获取供电；③绿色：保险丝通过外部继电器输出获取供电；④蓝色：点火开关的这些保险丝通过外部点火开关继电器（R2）获取供电。
