4个电气接头用于连接HVAC和车辆接线。HVAC使用来自系统传感器、局域互联网络(LIN)总线的硬接线输入与再循环、温度混合、分配和中央面部通风口电机进行通信。HVAC还使用高速(HS)控制器局域网(CAN)舒适系统总线和HSCAN电源模式。总线与车辆上的其他控制模块通信。
根据以上原理分析空调控制模块HVAC有两个CAN通信网络,舒适CAN与电源模式。-CAN控制网络信号,空调系统故障会不会是控制CAN信号故障导致空调系统处于故障模式。

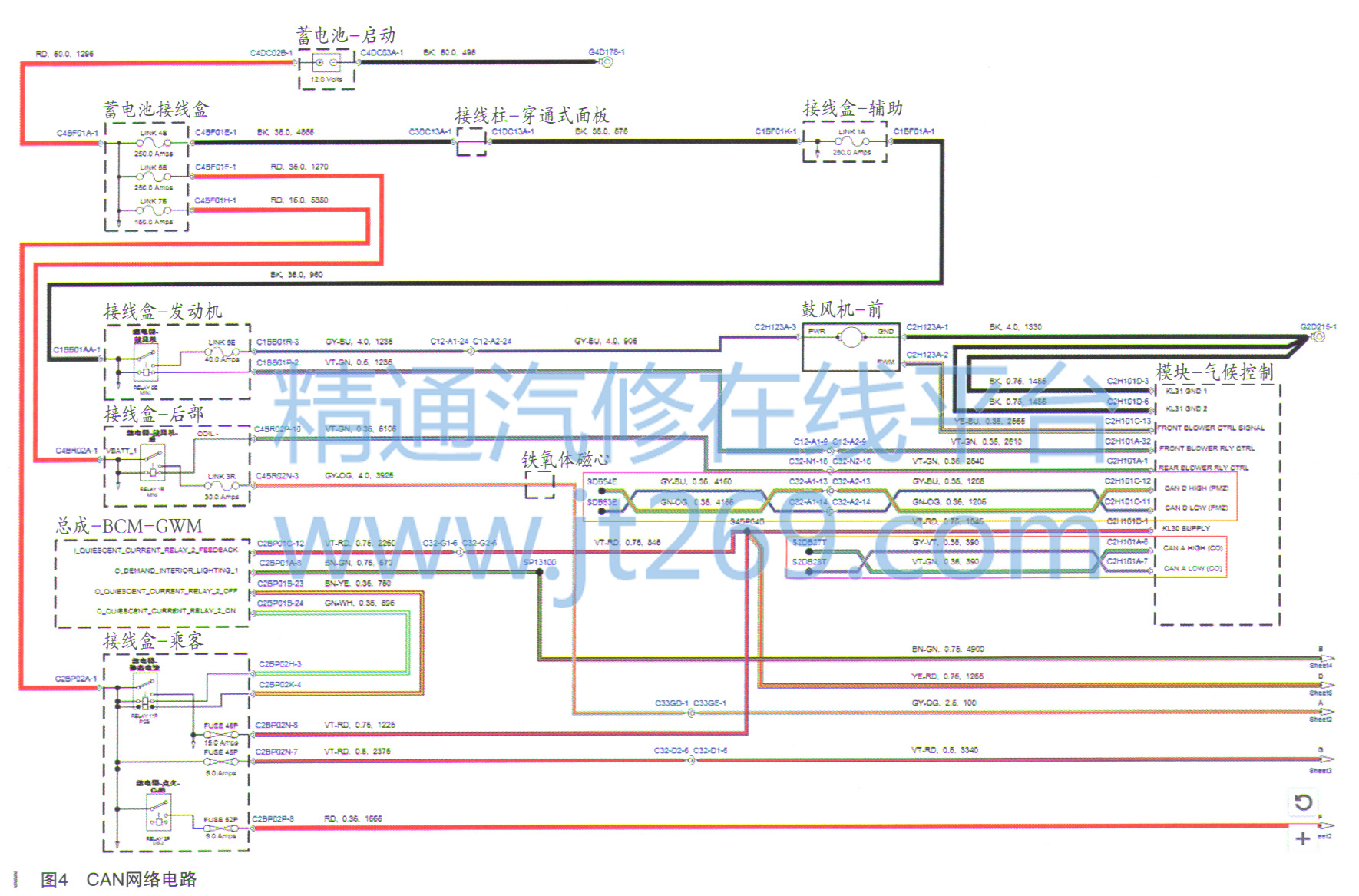

查阅电路图,如图4、图5所示。
使用示波器测量空调控制模块HVAC舒适CAN信号波形,C2H101A-6和C2H101A-7测量舒适CAN信号波形异常,如图6所示。
根据舒适CAN波形测量C2H101A-6舒适CAN-H存在断路。
将空调控制模块HVAC控制插头C2H101A拔下测量C2H101A-6和C2H101A-7,发现C2H101A-6没有电压和波形输出(如图7所示),检查确认C2H101A-6舒适CAN-H存在断路。
查看舒适CAN网络电路图如图8所示。
