充电器中的初级线圈在当前正在充电的智能手机中的次级线圈内产生感应电压。

    手机无线充电器（WPC）是一个感应式充电板，将智能手机放在其上可进行充电。

    WPC利用流经发射线圈的AC电流形成电磁场。智能手机有一个接收线圈，将其置于磁性范围内可接收电流并开始为智能手机充电。

    WPC的充电能力为15W。

    将其兼容式智能手机放置在盖住WPC的橡胶垫上时，智能手机和WPC之间建立通信。WPC通知智能手机可提供15W的功率输出。智能手机反馈需要的实际充电功率，WPC则以该功率开始充电。基于智能手机请求的充电功率，WPC持续充电，直到智能手机请求WPC停止充电。

    智能手机的充电状态只显示在智能手机上。

    将智能手机正确放置在WPC上时，指示其正在充电的符号显示于中控台显示屏（CCD）上。WPC感应式充电系统包含3个线圈，从而可增大手机的位置公差，这使手机即使未放在正中央也可充电。然而，如果之后仍未将手机放在允许充电的正确位置，CCD中将出现提示智能手机未正确放置的消息。

    如果将金属异物误放在智能手机和WPC之间（例如：硬币），WPC就能检测到，CCD中则出现提示用户移开异物的消息。充电期间处于WPC和智能手机之间的金属物品可能会受到感应影响。物品可能变热并且热量可能传递到智能手机，产生过热风险。

    WPC的最大允许温度为＋75℃。基于来自WPC或智能手机的请求，将关闭充电（取决于首先达到哪个温度，对WPC而言是＋75℃，对智能手机而言是＋45-50℃。重新开始充电前，必须首先移开物品。

    如果驾驶员在发动机运行时打开车门，中央电子模块（CEM）则关断WPC功能。关闭车门时，CEM将充电中断，钥匙搜索完成后，WPC恢复充电。

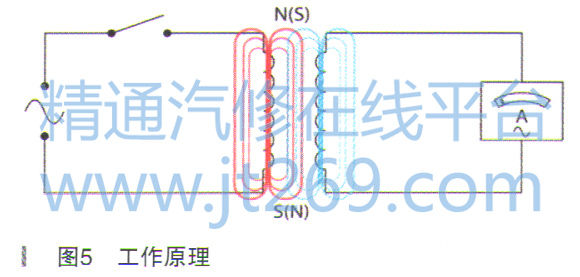

    工作原理，如图5所示。

    在磁场作用下，能量通过感应藕合在发射线圈和接收线圈之间传递。

    无线充电基于电磁感应原理。

    交流电（AC）流经一个感应线圈（初级或发射线圈）。AC电流在该线圈中形成磁场，由于AC电流的振幅不断变化，磁场强度出现波动。不断变化的磁场产生电磁力，此现象也被称作法拉第电磁感应定律。初级线圈中产生的感应磁场现在可用于通过感应祸合在第二个感应线圈（接收或次级线圈）中产生感应磁场。如果该线圈包括在一个电路中，将引起感应交流电。这个感应交流电进而可被整流，例如智能手机的电池充电。

    WPC通过LIN15连接至CEM。CEM进而通过FlexKay连接至IHU。

    在Drive使用模式下，CEM向WPC发送允许充电的指令。

    WPC通过LIN15向CEM传递信息，后者则通过FlexRay将信息转发至IHU，并从IHU继续通过LVDS将信息转发至CCD。

    通过以上对无线充电的了解大致可以断定引起无线充电时断时续的原因有：

    ·软件

    ·线路

    ·手机无线充电器

    ·车身模块

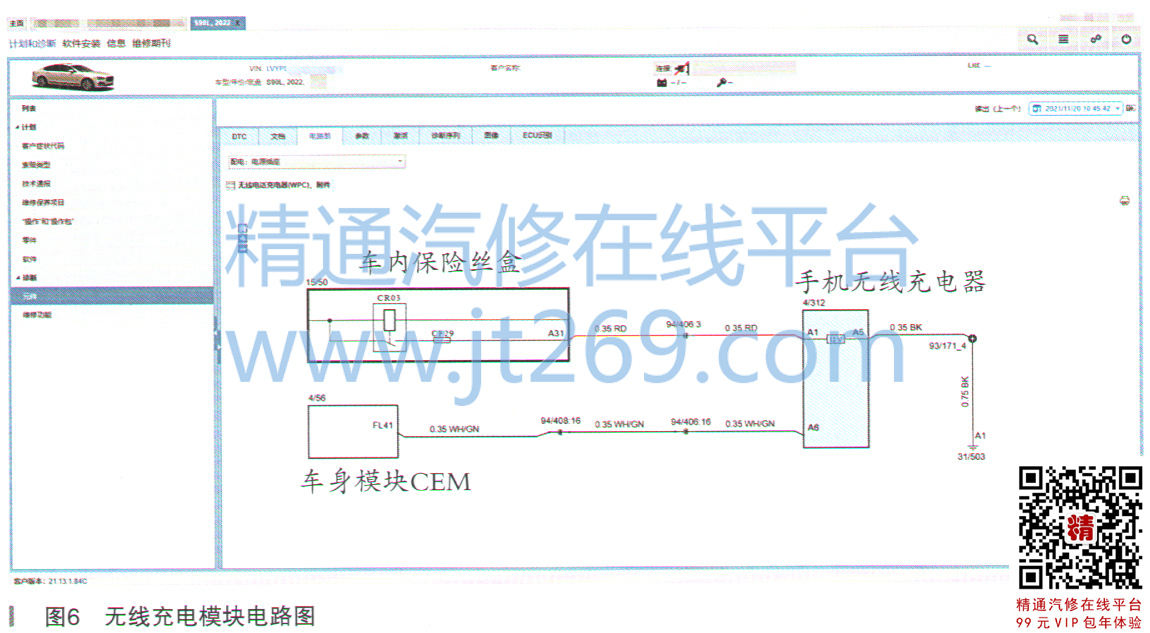

    无相关故障码，又是行驶不到1000km的新车，首先想到软件问题。打开软件更新，无最新升级软件。找到相关电路图，如图6所示。
