·根据线路图对应查看能量控制模块的X1插头,发现车辆本身不存在1号针脚运行/点火启动线路

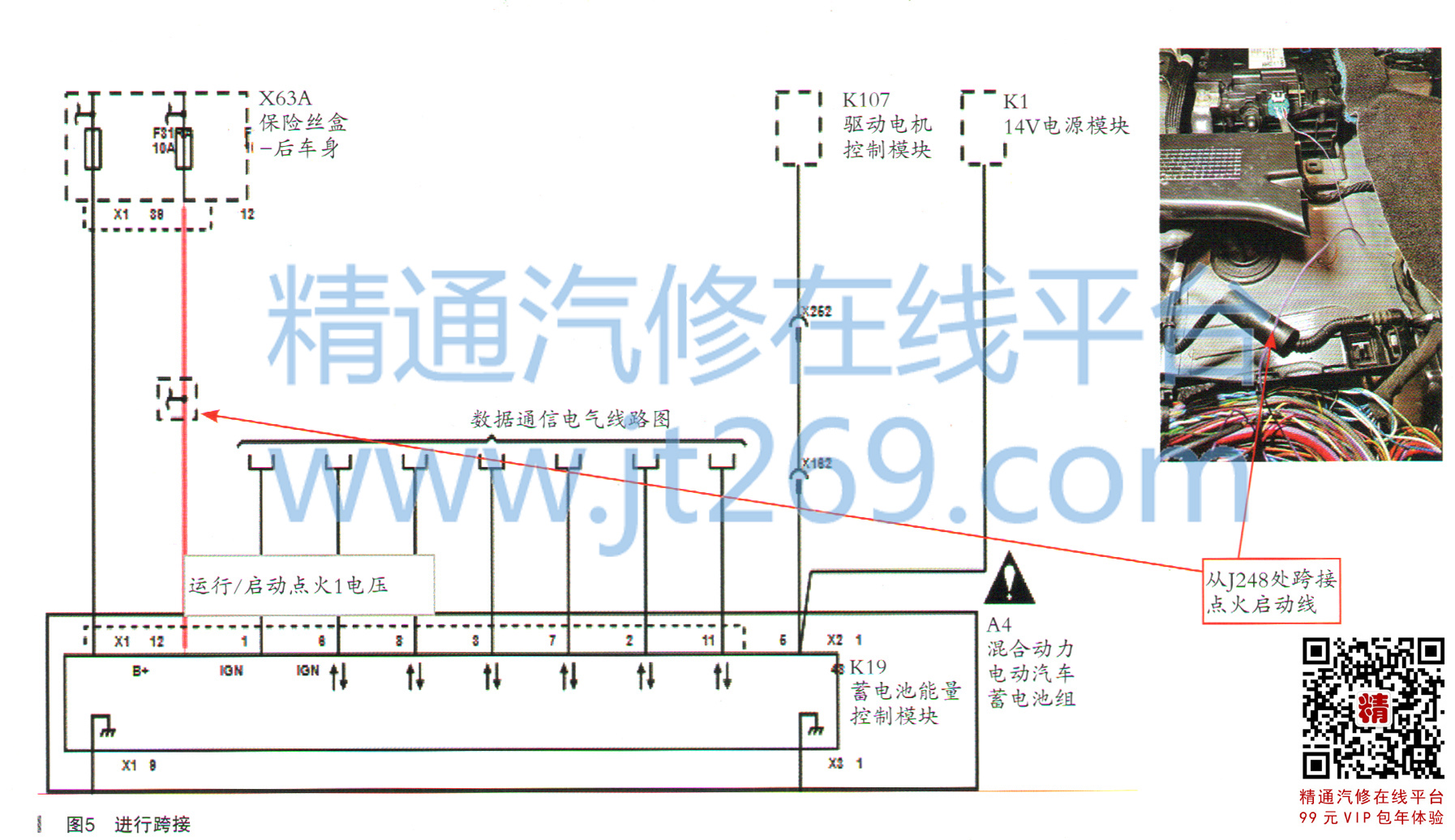

·由于缺少1号针脚运行/点火启动线路,首先砌248节点处对能量控制模块进行线束跨接,如图5所示
检查能量控制模块线束插头点火启动线、网络唤醒线:
·对能量控制模块进行点火启动线跨接后故障码可以正常清除掉、故障灯不再点亮,车辆恢复正常
·从维修手册给出的定位图上看,J248与车辆的实际线路位置不一致,如图6所示

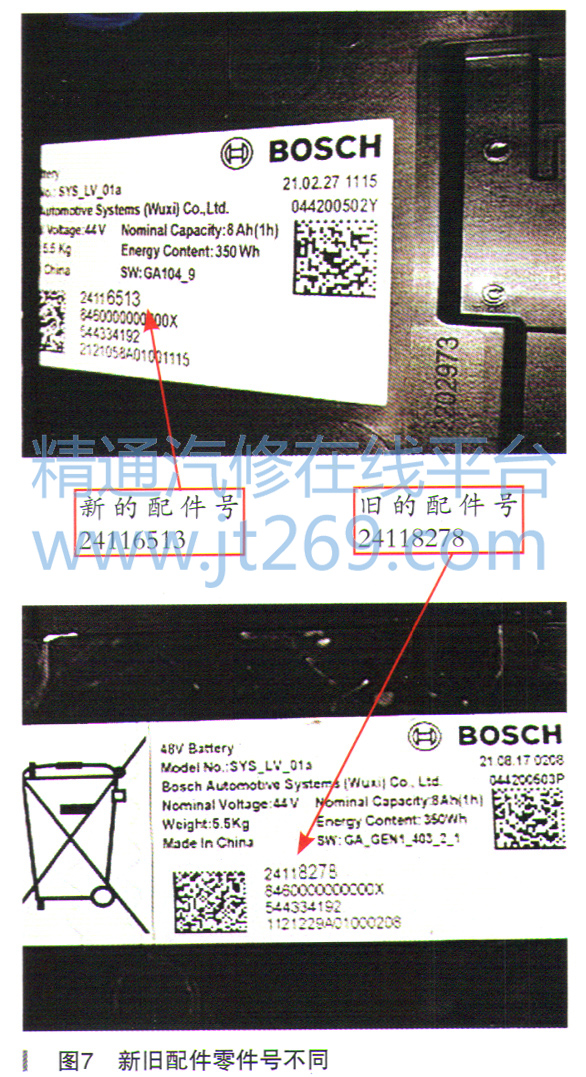

·考虑到此车在水淹之前能量控制模块X1插头也是没有1号针脚运行/启动点火1电压线束的,没有报故障码。在更换了车身控制模块、48V蓄电池能量控制模块后故障灯才点亮,对能量控制模块零件号进行查看,新旧配件零件号不同,由于同时在维修XT6和XT5两台48V轻混车辆,造成混装,如图7所示
·对新的48V蓄电池能量控制模块选择24118278的零件号进行编程,故障灯依然点亮
·更换24118278的48V蓄电池能量控制模块故障排除
由于更换的配件零件号与原车的不一致,导致48V蓄电池能量控制模块提供了一个运行/启动点火电压,虽然可以跨接一个运行/启动点火电压线路,但是考虑到车辆本身不存在这个线路,不应再去跨接上此线束。更换零件号一致的48V蓄电’池能量控制模块,故障没有重现,车辆恢复正常。
故障排除:更换零件号一致的48V蓄电池能量控制模块。
故障总结:该案例很好地梳理了48V蓄电池能量控制模块的工作特性。
当有故障码时要根据故障码查找维修手册诊断步骤进行操作,用实物与维修手册相结合的方法进行诊断。
更换配件后要核对配件号的一致性。
维修手册与2022年凯迪拉克XT648V轻混车辆线路图一致。

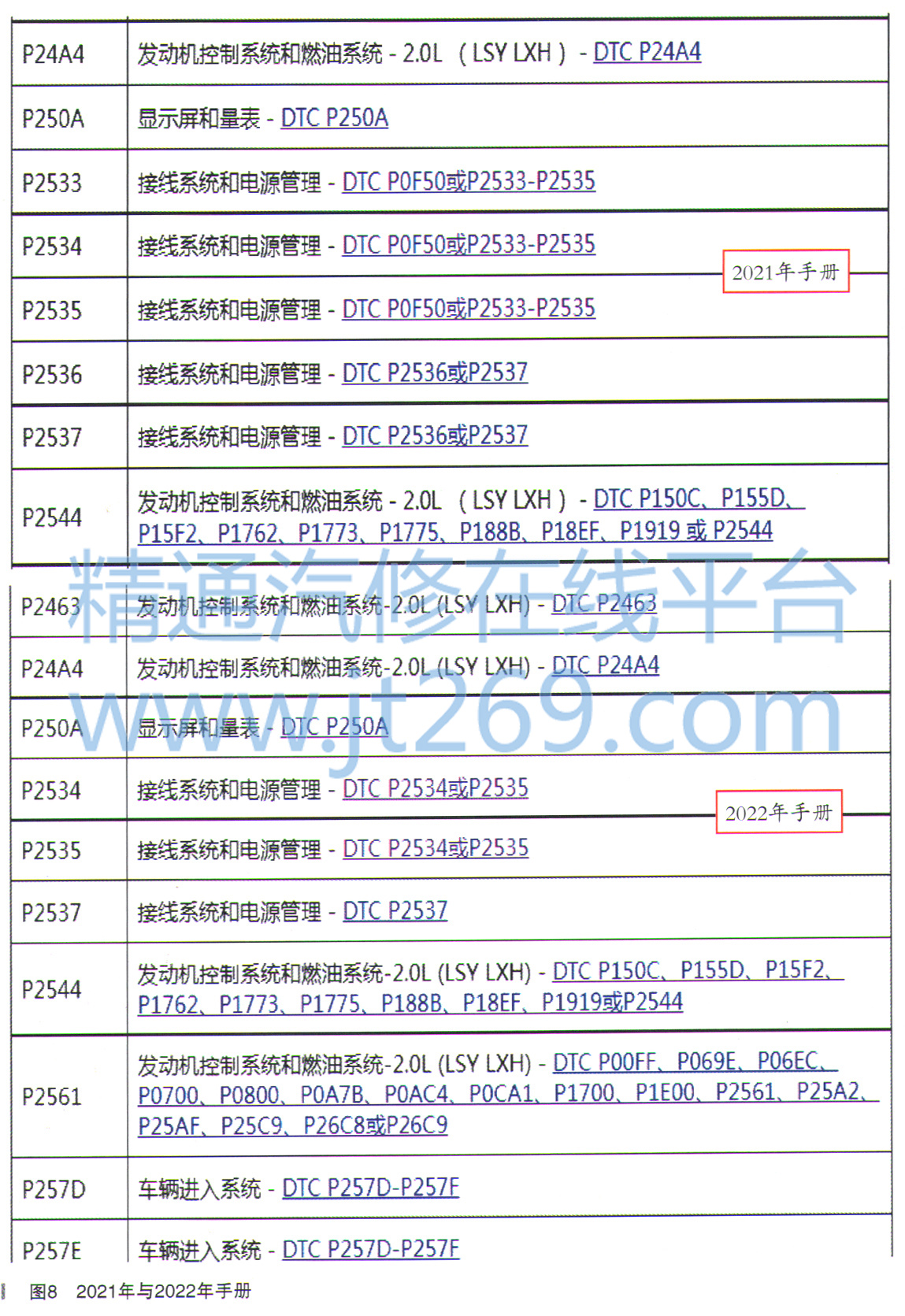

P2533此故障码2022年手册无法查询,2021年手册可以查询,如图8所示。
相关车型具有一定的代表性。
案例覆盖面广,类似故障均可参考借鉴。
