启动车辆后,等发动机水温到达正常温度后,明显能够听到“哒哒”异响,类似气门异响。发动机水温没有到达正常温度,车辆一切正常,没有“哒哒”异响;启动车辆后,行驶20km左右,车辆怠速,离车辆发动机舱2m左右能够清楚听到“哒哒”异响。随着公里数的增加,“哒哒”异响声音越来越大。
一般出现“哒哒”异响,大部分人都认为是气门异响,可能为配气机构有问题。具体表现为气门间隙过大,液压挺柱失效等。
江淮和悦1.5L、同悦1.3L搭配的是江淮自产4GB2, 4GB1 VVT发动机,配气机构采用的是机械挺柱并非液压挺柱(如图1所示),避免了液压挺柱失效的问题。
在此先介绍一下江淮VVT发动机气门间隙的调整检测方法。
气门调整的步骤:
1测量各缸进排气气门间隙(如图2所示),并记录测量值。
2取下各缸气门顶筒,切记一定要依次放好,读取气门顶筒底部的数字(气门顶筒底部为三位数,表示数值为小数点后两位,例如290,表示2.90mm)。

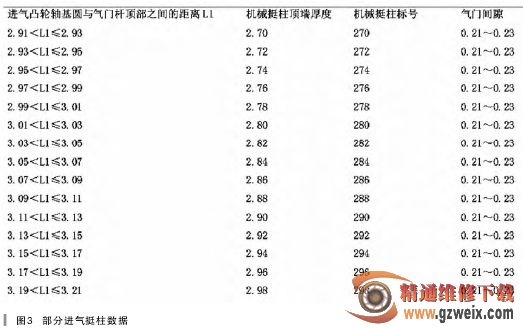

3根据测量值和气门顶筒读数,计算所需的气门顶筒值,如图3所示(目前测量气门间隙+气门顶筒读数-目标气门间隙)。
故障处理过程如下:
1首先确认故障现象,故障现象如上述现象,冷车不存在“哒哒”异响,热车后有“哒哒”异响,但是该声音在车辆行驶时也听不到。
2按照经验来看,应该是气门间隙存在问题,首先测量了气门间隙,大部分都是在标准范围内,有的有点偏大,于是我们按上述的方法给予了调整,调整在正常范围值内,装车后仍然存在“哒哒”异响。
3说明不是由于气门间隙问题导致的车辆“哒哒”异响,那会是什么原因呢?我们思考,该车凉车不存在问题,等车辆热了以后,就出现问题,是不是热车后机油变稀导致的呢?于是我们更换了更高级别的机油并且添加了抗磨剂,等车辆热了以后,“哒哒”异响声音明显较小,如果不仔细听,很难再听到,于是告知客户,车辆更换了机油加了抗磨剂,再出去跑个1000km后,“哒哒”异响会越来越小。
4客户将车辆提走后,不到一个星期,又反馈问题出现了,并没有任何的减小,而是和原先的一样,预约客户进店检修。
5首先我们还是测量了气门间隙,和上次测量的数值出入不大,都在正常范围内,然后更换了火花塞、点火线圈等,故障依旧。于是我们将车辆举升起来,用听诊器仔细听,从发动机下面明显能够听到“哒哒”异响,感觉就是轴瓦间隙偏大。
6本着从简单到复杂的原则,将连杆瓦依次拆下来检查,并按顺序放好(连杆采用的是涨断工艺,连杆盖不能混装),并没有发现破损或者拉伤的痕迹,我们怀疑可能是间隙过大导致,于是从备件库拿了厚一点的连杆瓦给予了更换,装车后,等待车辆水温正常后,“哒哒”异响一点也听不到了,完全消除。一个星期后回访客户,客户反馈“哒哒”异响没有了,一个月再次回访,客户也反馈没有“哒哒”异响了。
7至此,故障完全消除。从故障现象来看是“哒哒”异响,跟气门间隙“哒哒”异响非常相似,没有一定发动机经验的人,完全有可能认为是气门异响。
