依维柯发动机无法启动故障
来源:本站整理  作者:佚名  2012-12-19 09:44:12

    一辆装配了索菲姆8140.43S3欧III电控高压共轨柴油机的南京依维柯工程车。该车在一次执行任务途中,发动机突然熄火,熄火后再也无法起动着机。由于该车是一辆投入使用不久的新车,所以就首先联系了该车特约维修站。经过咨询获悉,该型车已有多辆出现过类似故障。解决的方案是更换发动机电控单元(ECU)和中央电器控制盒.该维修站接着又查阅该车的资料,发现该车已过保修期,假如要在该站修理,其配件及相关费用需全部自理,需要约3.1万元.其中发动机电控单元1.6万元、中央电器控制盒1.2万元、ECU调试匹配及其他费用约3 000元,而且该站暂无配件,尚需等厂家发货,而且到货时间不能确定。因此时正是我公司急需用车之时,为了尽快排除故障,以达到保障生产用车和节约维修成本的目的,笔者对该车故障进行了检查。

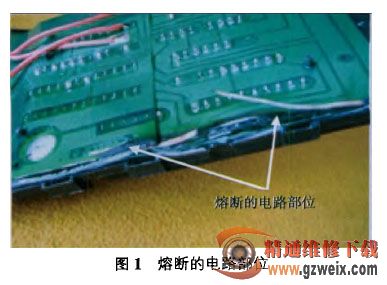

     首先将点火开关旋转至”MAR”挡,仪表盘上的发动机故障灯点亮,几秒后正常熄灭.表明经过自诊断,发动机电控系统无故障;检测曲轴位置传感器和转速传感器等.信号均正常。由于发动机ECU自身的故障率较低,所以暂且不管ECU的问题。经过检查发现,该车燃油系统中低压油路不供油,电动燃油泵不工作。电动燃油泵是通过燃油泵继电器受控于发动机ECU的,经进一步检查发现,为燃油泵继电器供电的中央电器控制盒无电源输出。拆下该控制盒,发现塑料外壳底部有明显的高温融化痕迹,打开中央电器控制盒后,发现电路板中的一段铜箔电路已被熔断(图1),经检测,此段电路就是燃油泵继电器的电源电路。



    通过分析认为,该电路板在设计、制造或材质等方面可能存在缺陷.当电动燃油泵工作时的电流超过了其承载能力时,就会导致此段电路过载发热,最终在熔丝完好的情况下被熔断,导致电动燃油泵不工作。

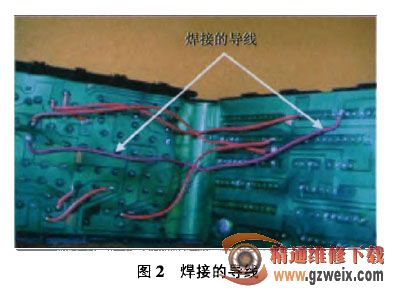

    在电路板上焊接了一根导线,将熔断的铜箔部分跨接,使电动燃油泵继电器能够正常工作,装复后试车.发动机一次性起动成功。具体的做法是,在不影响到电路板上其他电路的情况下,先将受损的电路板做适当的清理,然后将一根长300 mm、截面积为1.5 mm2,的绝缘导线焊接在原电路板上,将中断的电路连接起来(图2)。到目前为止,该车投入使用已有2年多时间,一直使用良好。
