一辆发动机型号为4G20,配置德尔福电喷系统的吉利帝豪EC8车,三厢C级轿车。该车发动机起动着车怠速正常(750 r/min),踩油门,加速正常。路试中发现,踩电子油门踏板不起作用,不能加速,转速维持在2 000 r/min,故障指示灯亮起。
接车后:起动发动机,怠速达到2 000 r/min轻踩油门踏板,转速不能上升。用元征X-431诊断仪连接发动机诊断接口,故障诊断仪显示2个故障代码:P2122—电子油门踏板位置传感器1#线路低电压或断路,P2106—发动机性能限制。
清除故障码,熄灭发动机,重新起动,发动机怠速750 r/min,正常。轻踩油门踏板,发动机转速上升,加速正常。再次路试,故障灯再次亮起。车辆开回,重点检查P2122故障。断开电源,使用万用表检测电子油门踏板传感器1信号线至发动机ECU的回路,回路导通正常,说明传感器信号线不可能断路;接通点火开关,轻踩油门踏板,检测信号线与搭铁线的电压.在0-5 V间变化,电压正常,说明低电压不可能。

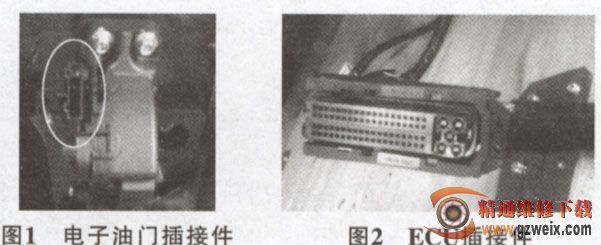

断电重新插接电子油门插接件(图1)、发动机ECU插接件(图2)。接通电源,起动车辆,故障消除。路试中,故障灯再次亮起。
如果说电子油门踏板或发动机ECU本身故障的话,一开始就应该怠速高,不应该正常。迅速开回车间,再次使用X-431连接发动机诊断接白,故障码依旧。难道还是端子接触不好导致故障的?再次检查端子以及信号回路,没有异常。重新插接油门踏板传感器与发动机ECU插接件。路试,故障灯再次亮起。更换电子油门踏板与发动机ECU,路试,故障依旧。
根据经验,怠速与电子节气门有关,于是检测节气门相关回路,端子也正常。没有脱出或接触不良。着车静态转速正常,加速性良好,动态路试转速提不上去,加速不起作用。更换节气门,故障也不能消除。
停下来思考:为什么静态测试时故障灯都不会点亮;动态测试时故障灯都会点亮,且故障码都相同?油门踏板传感器相关回路测试都正常,发动机ECU以及电子节气门也正常。维修思路陷入困境。

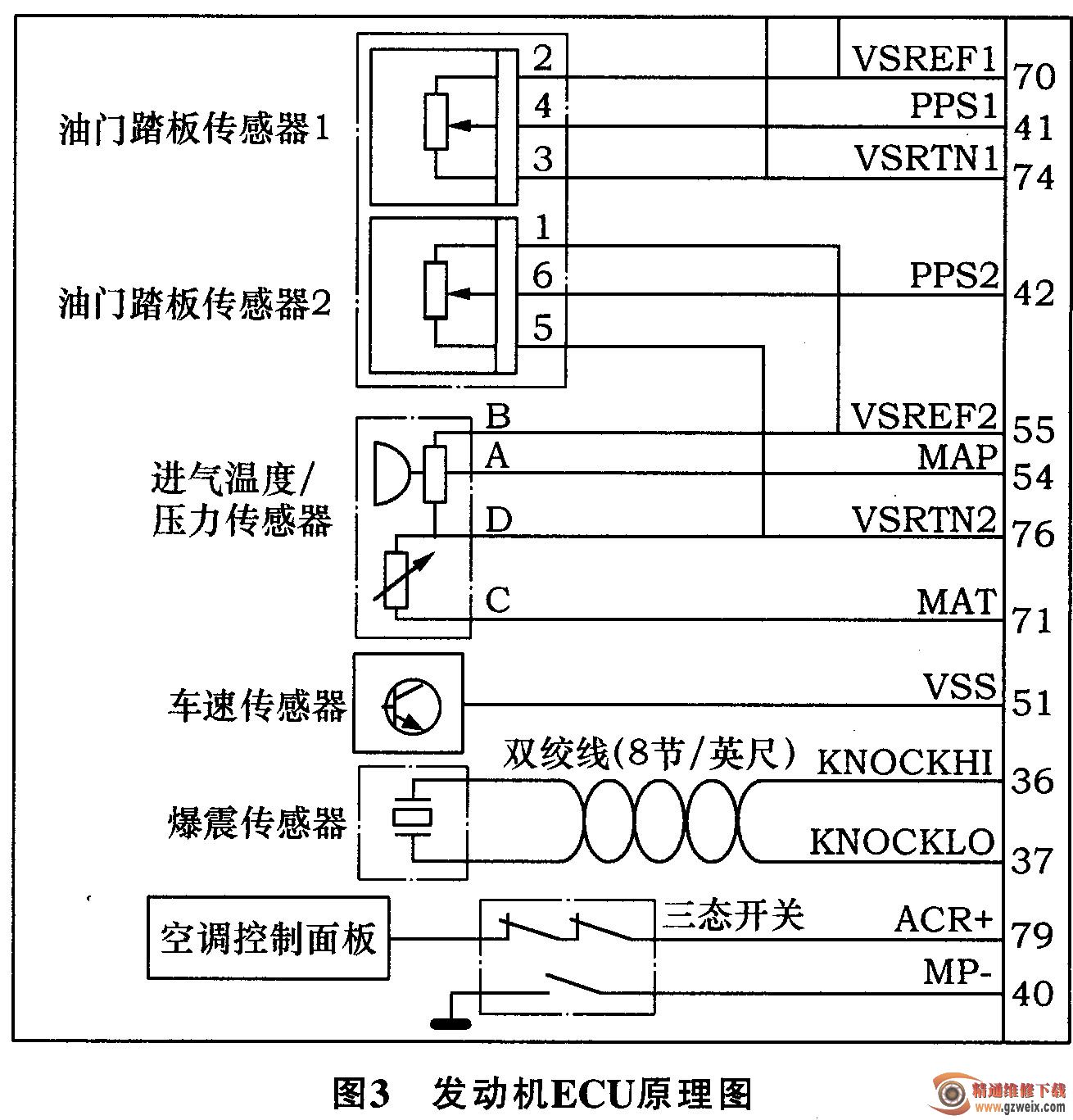

关闭车门,无意之中打开空调,车辆怠速提升到2 000 r/min踩油门,加速不起作用,加不上速。是不是空调和油门踏板故障有关系?多次打开、关闭空调,发现怠速时而正常,时而不正常。打开,怠速不正常;关闭,怠速正常。询问试车员,得知每次路试都打开空调。为了验证空调和油门踏板导致的加速不良有关,故断电,重新起动,出去路试,关闭空调,路试始终没有出现提不上速的现象,故障灯不再亮起。什么原因使空调影响了油门踏板传感器信号?回车间,找出发动机ECU原理图,查阅电子油门与空调系统的关系。ECU原理图如图3所示。
不难发现,空调三态开关的MP-40#,油门踏板传感器1的信号线41#,二者紧挨着。断路可能性前面已被排除。不开空调,低电压可能性前面也被排除。下一步检测:开空调时低电压可能性(即41#与搭铁导通性)。
