友情链接：荣威550轿车电子点火开关的结构及工作原理

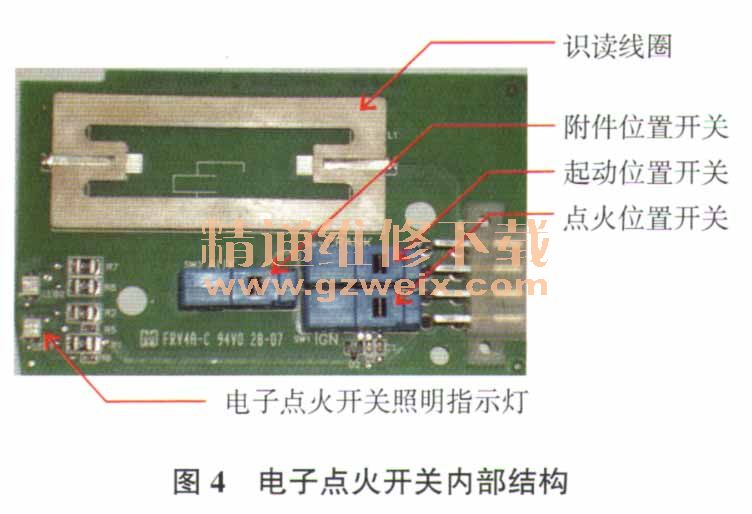

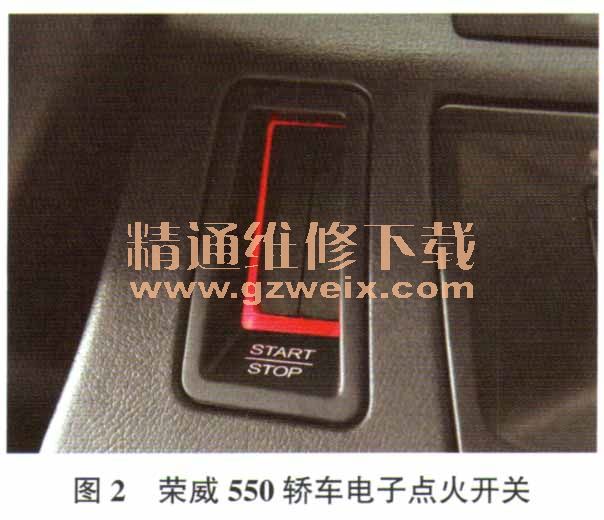

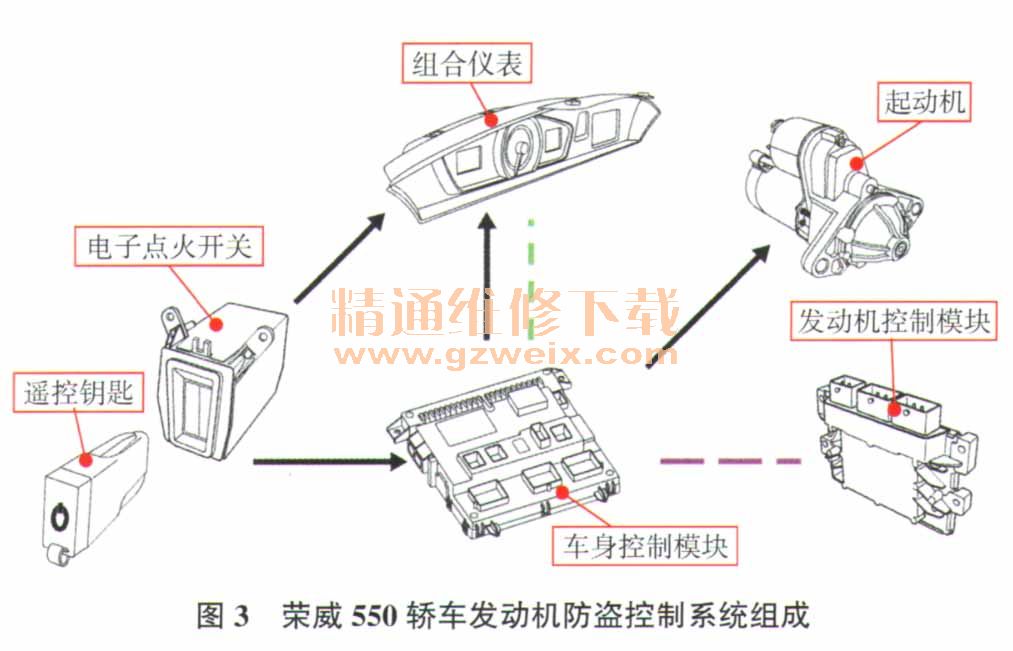

    荣威550桥车电子点火开关安装在转向柱右侧的仪表板上（图2），是发动机防盗控制系统（图3）的重要组成部分，其内部结构如图4所示。电子点火开关的作用如下：发送电子点火开关状态至车身控制模块；发送识读线圈获取的遥控钥匙信息至组合仪表中的防盗控制单元。

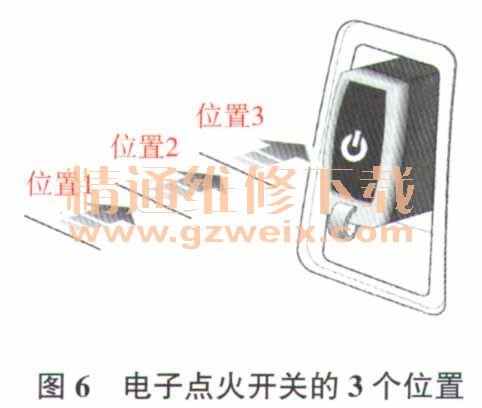

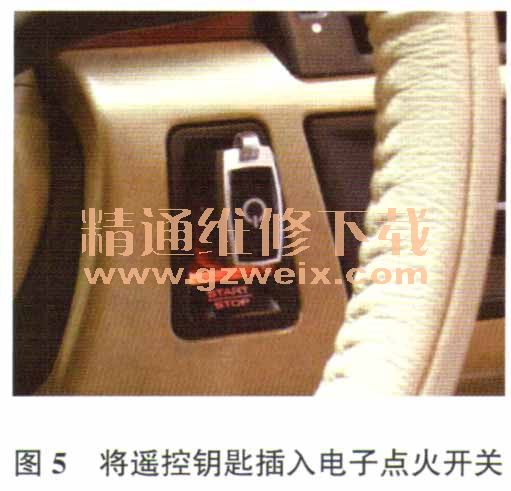

    将遥控钥匙插入电子点火开关（图5），按照图6所示的位置顺序按压遥控钥匙，可以接通车辆电路并起动发动机。当电子点火开关处于“位置1”时，电源模式为ACC档，转向柱锁解除，个别电器（电动车窗、电动后视镜等）可以工作，此时电子点火开关照明指示灯为橙色；处于“位置2”时，电源模式为IG ON档，组合仪表等大部分的电器均可以工作，此时电子点火开关照明指示灯为橙色；处于“位置3”时，为起动档，一些电器设备将停止工作，此时起动机运转。



    在起动发动机前，必须将自动变速器的换档杆置于P档或N档，将手动变速器的换挡杆置于空档；发动机起动着机后，应立即停止按压遥控胡匙。当发动机工作时，若要取出遥控钥匙，将遥控钥匙按至电子点火开关“位置3”后取出即可；若直接取出，可能会损坏电子点火开关。
