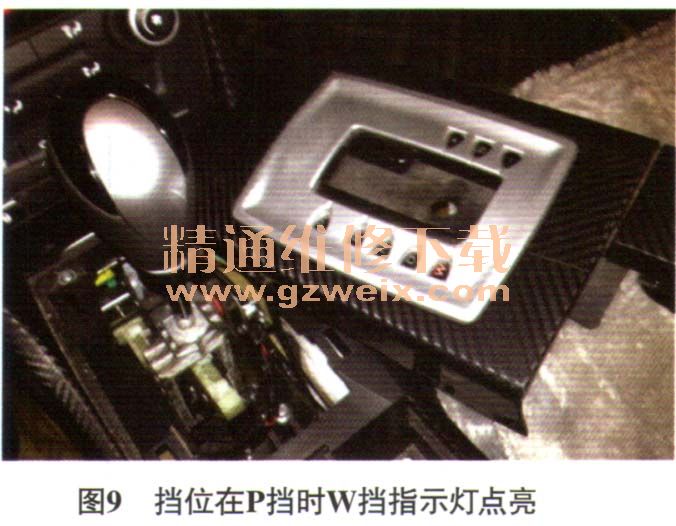

一辆行驶里程约2.3万km的名爵MG6轿车,该车辆有时无法启动,仪表盘挡位显示EP(图8),有时启动后自动变速器故障灯点亮,挡位在P挡时W挡指示灯点亮(图9),无法正常挂挡行驶。
故障诊断:抢修人员达到现场后,发现该车启动后一切正常。因客户反映自动变速器故障灯常点亮,故用T5故障检测仪进行诊断,发现自动变速器控制单元内无任何故障代码存储。

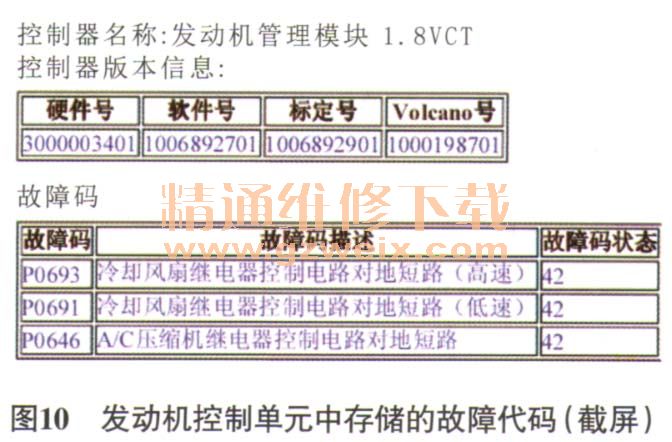

车辆进站后第2天早上,启动车辆,挡位显示EP故障再现,用T5故障检测仪读取自动变速器的故障代码,显示通信异常,通过扫描整车,发现除自动变速器控制单元(TCM)通信异常外,其余均可通信,发动机控制单元内(ECM)存储有故障代码P0693、P0691和P0646(图10)。
因通信异常,故根据电路图(图11)用万用表对相应熔丝及TCM的电源端子EB052-6及端子EB052-24进行了检查,发现均有12V电压,搭铁也正常,但是,在测量线束端子结束后车辆却突然恢复正常,因当时维修技术人员触动了TCM的导线连接器,故怀疑TCM导线连接器接触不良,但多次晃动线束后故障并未再现。用T5故障检测仪检测,自动变速器控制单元内无任何故障代码存储,之后对该车进行了整车清码。

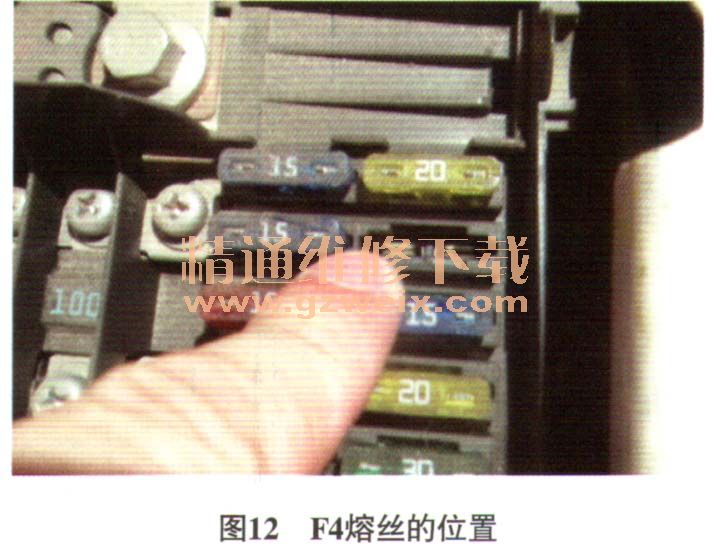

反复启动车辆并试车,挡位一切正常,半天后再次启动车辆,故障再现,此时用T5故障检测仪再次进行了检测,发现ECM内的故障代码再现,TCM无法通信,此次用试灯测试,发现端子EB052-6无电源。因ECM内的故障代码再现,故对风扇电路进行检查,发现TCM和冷却风扇共用的发动机熔丝盒内的F4熔丝(图12),晃动F4熔丝,自动变速器故障灯熄灭,挡位显示正常。最终检查确认为F4熔丝接触不良。
故障排除:修复发动机室熔丝盒对应的插孔,确认与熔丝接触良好后试车,故障排除。
