故障诊断：左侧转向灯全部不亮，所有灯泡全部损坏的概率极低，仪表显示正常，应该是控制模块至左侧线路上出现了断路。

    连接诊断仪，读取故障码，显示左侧转向灯线路断路。

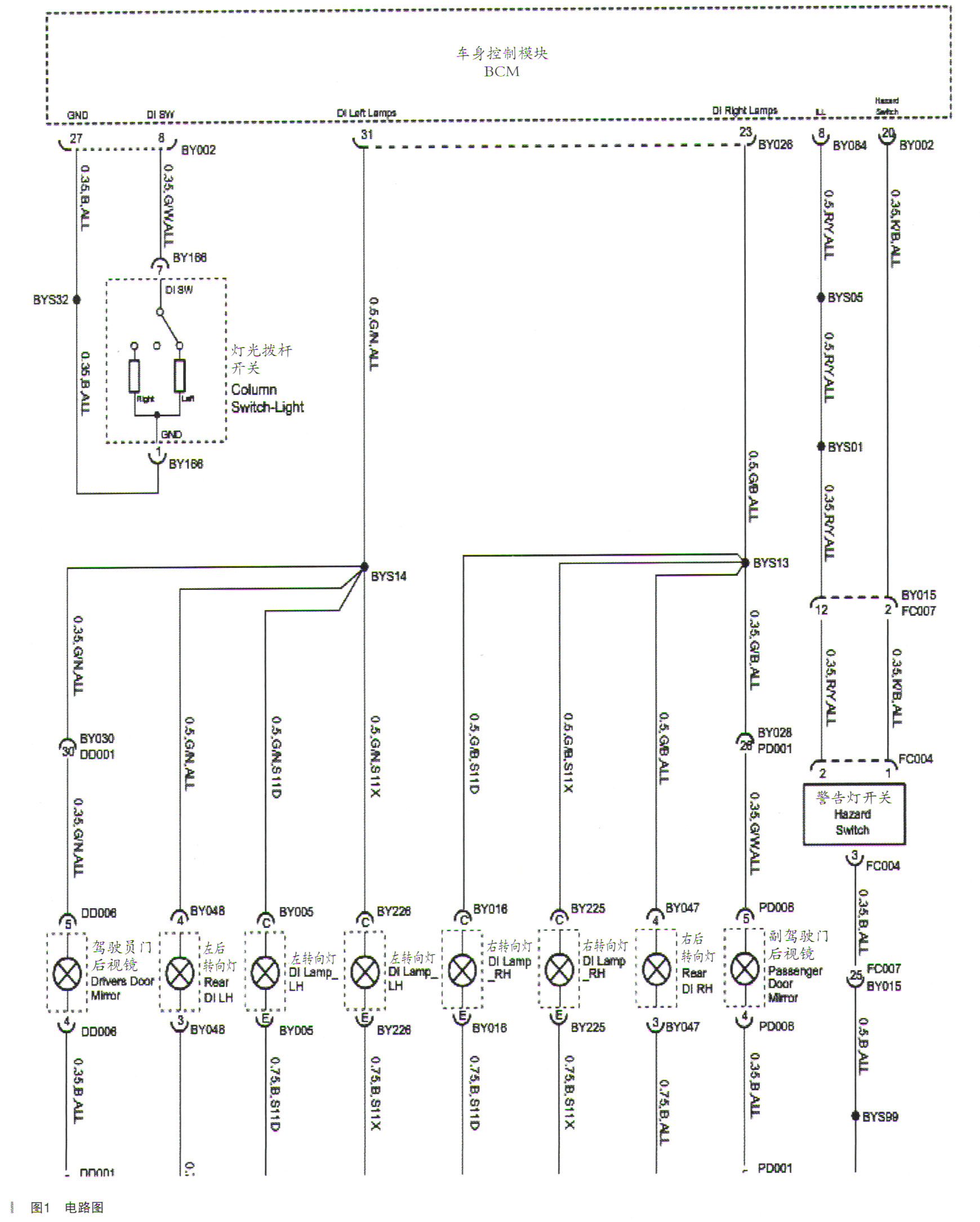

    首先，我们来看电路图，了解转向灯控制原理，如图1所示。

    驾驶员通过拨动转向灯开关，来开启转向灯：当开关在左侧转向灯位置时，来自车身控制模块BCM的BY002插头27号脚输出的12V电压（线径0.35mm，黑色）至转向灯拨挡开关BY166插头1号脚，经过开关内部left侧电阻降压后，经开关7号脚输出，降压信号送入BCM模块经插头BY002的8号脚，车身模块接收到开启左侧转向灯低压信号后，由BCM模块BY026插头的31号脚输出12V电压，经绿色／棕色线至线束接点BYS 14分别送给驾驶员侧后视镜转向灯泡、左后转向灯泡、左前转向灯泡，所有灯泡通过各自接地：BY097B-1、BY097-1、BY098B-1形成回路，点亮灯泡。

    当开关在右侧转向灯位置时，来自车身控制模块BCM的BY002插头27号脚输出的12V电压（黑色）至转向灯拨挡开关BY1“插头1号脚，经过开关内部right侧电阻降压后，经开关7号脚输出，降压信号送入BCM模块经插头BY002的8号脚，车身模块接收到开启右侧转向灯低压信号后，由BCM模块BY026插头的23号脚输出12V电压，经绿色／黑色线至线束接点BYS 13，分别送给副驾驶员侧后视镜转向灯泡、右后转向灯泡、右前转向灯泡，所有灯泡通过各自接地：BY065-1、BY080-1、BY100B-1形成回路，点亮灯泡。

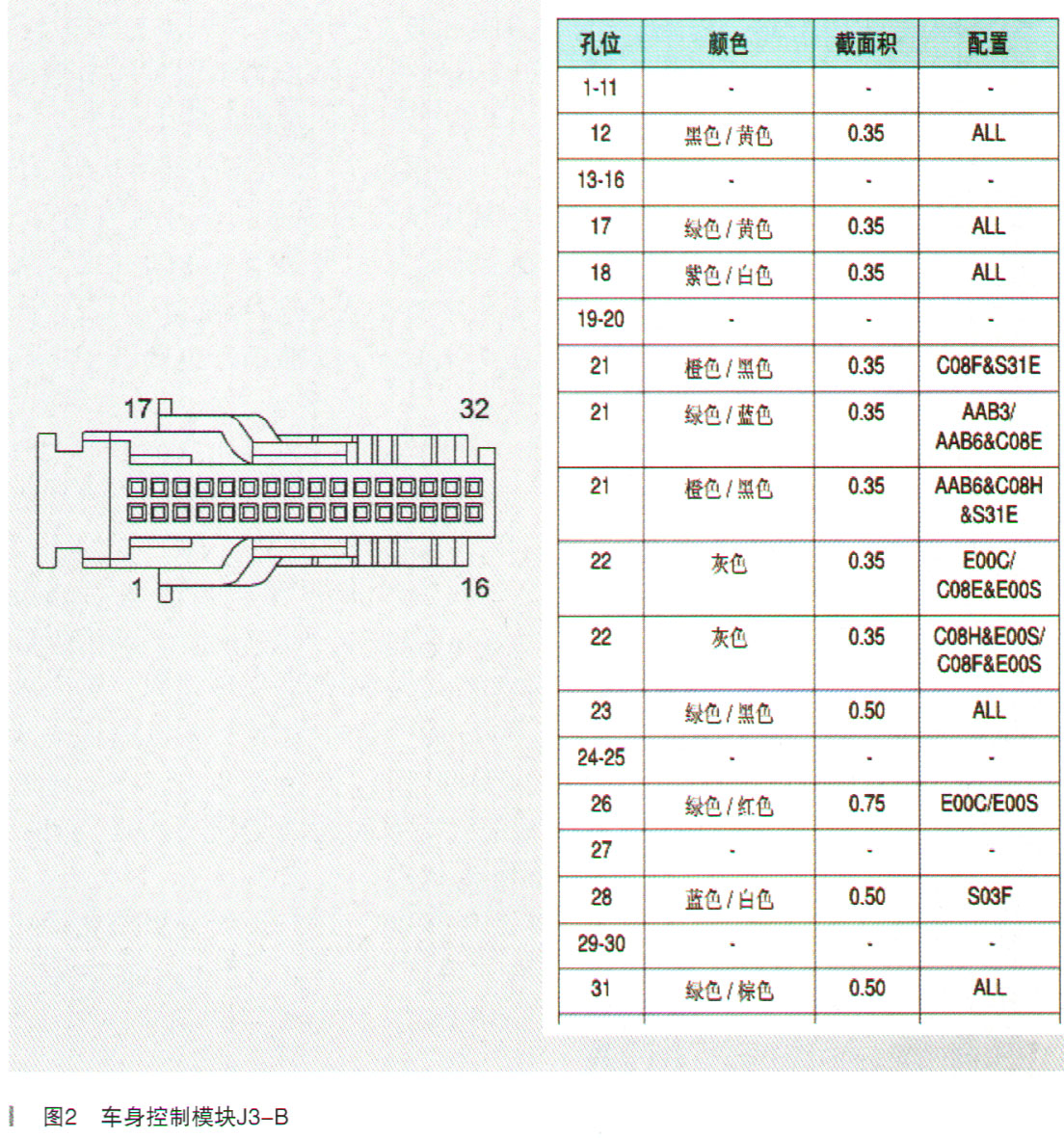

    车身控制模勿3-B如图2所示。

    故障排除：在开启转向灯信号后，用万用表首先测量了BCM模块8号脚信号，均有低电压信号，测量BCM模块31号输出线信号，无电压输出，经过拆检BY026插头，仔细检查各针脚，发现部分针脚有歪曲松动现象，后经过更换针脚及线束，反复试验，故障排除。
