（1）对出现“预充失败”和“高压欠压”故障的分析

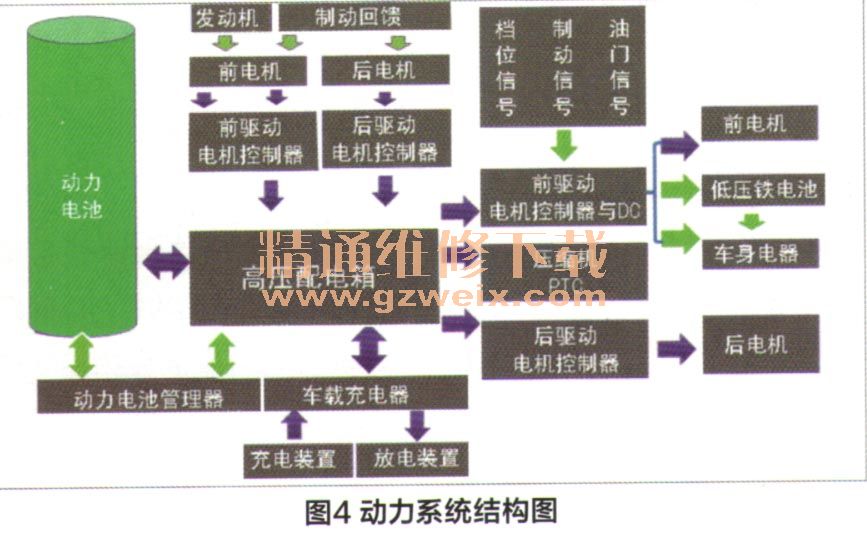

    从刚充电很足的情况考虑，初步判断动力电池的电压应是正常的。又从“预充失败”和“高压欠压”来考虑，就应分析动力电池系统的负极接触器、预充接触器、主接触器和分压接触器等是否能吸合？这就涉及到车辆是否能正常“上电”的问题了。当然要涉及到高压配电箱、BMS控制系统、前后驱动电机变频控制等系统，说明造成故障是较隐蔽的。图4是该车动力系统结构图，从图中可见，动力电池通过高压配电箱，向前、后电机控制器，以实现四轮驱动。同时还向空调压缩机等供电，发动机的动力亦可进行前轮驱动。动力电池经高压配电箱受电池管理器的控制。

（2）动力高压电池“上电”的检修
    所谓“上电”是指给车辆输入动力电池的电压，只有正常“上电”   之后，驱动控制器方能输入动力电池的直流高电压，以变频供给驱动电机合格的三相交流电，电机才能旋转产生动力，否则车辆是无法用电机来正常驱动的。
    电动车“上电”的操作系统使用的电压为12V，由小蓄电池供电。这个小蓄电池不是采用传统的铅酸电池，而是使用了蓄电能力更强的埋电池。从上分析可见，正常上电的条件是12V蓄电池的低压电应是正常的，同时低压供电控制系统的工作也需正常，才可能操作负极接触器、预充接触器、主接触器和分压接触器。检测低压控制系统的12V供电接柱，多个接触器控制电路接柱，还有通讯的CAN总线接柱等，检查的结果均没有发现异常，初步判断“上电”控制基本正常。

    2．对无电动EV模式的故障检修
    用比亚迪专用检测仪，读取BMS数据电池总电压为719V属正常值，表明该车的动力电池是正常的。但读取前驱动电机控制器，以及后驱动电机控制器的内部母线电压都只有69V。两者本应的电压相差极小的，为什么现在两者间却有高达七百多伏的差别呢，
（1）为什么驱动电机控制器的母线电压极低？
    在车辆“上电”瞬间观察BMS的数据，动力电池的负极接触器，以及预充接触器都能正常吸合状态，但前、后驱动电机控制器母线的电压却很低，只为70V左右，无法达到预充电压要高于2/3动力电池额定电压的要求，即控制器母线的电压至少应达到485V以上，故车辆不可能以电动EV模式运行，而只能自动切换成HEV模式，即需要启动发动机来驱动车辆。
    为什么动力电池电压正常，而驱动控制器的母线欠压，前轮驱动系统仍处于关闭状态呢？

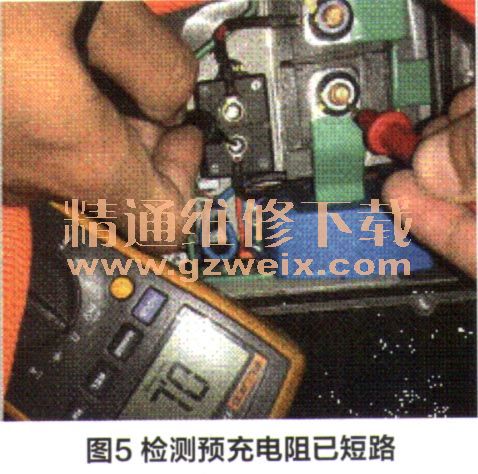

    于是决定拆下高压配电箱逐一检查，排查高压配电箱内部负极接触器、主接触器、预充接触器、预充电阻等部件，结果发现预充电阻的阻值无穷大（图5），而正常电阻仅为200Ω，确认是预充电阻被烧断了。由于预充电压被熔断，高压动力电池的正常电压不能输出，由此可判断是驱动电机控制器没有接收到正常的预充电压，高压配电箱则不输出应有的高压电。预充电阻上的漏电使得母线电压极低，无法驱动电机旋转而驱动车辆行驶。最终查找出是预充电阻断路，造成了本车的电动模式不能运行的原因。

（2）动力电池系统的预充电阻的分析
    预充接触器和预充电阻有什么作用呢？在高压电池的正、负极上都装有接触器，可将电池与用电负载有效的隔离。但当2个接触器接通瞬间，动力电池的七百多伏的高压电突然加在负载上，这个负载主要是电机控制器。电机控制器即逆变器的前端都有较大的电容器，在冷态启动时，电容器上无电荷或只有很低的残留电压。当无预充电阻直接加上直流电压时，由于电容器负载上电压接近为零，相当于瞬间短路。“上电”瞬间产生较大的甚至有数干安倍的充电电流，就会产生很大的电流冲击，很容易造成功率器件损坏，还可造成接触器接通时的电火花拉弧形成烧结，增加了器件的故障率。

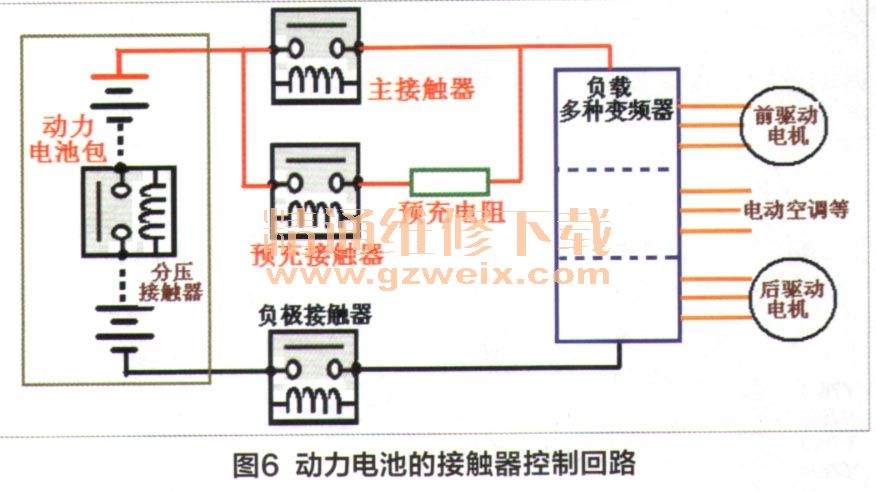

    为此设置一个预充接触器和一个预充电阻。首先预充接触器通电，让高压电通过串联的预充电阻，对电流的幅值进行限制，能大大地缓冲负载器件的冲击，所以预充管理是电动汽车的电路中，是必不可少的重要环节。本车动力电池的接触器控制回路如图6所示，其中的预充电阻为200Ω。

      当电机控制器上负载电容器的电压越来越高，接近动力电池的电压，不再有大电流冲击时，预充管理器就会自动切断预充接触器，再接通主接触器，让逆变器得到动力电池的全电压，使之能正常驱动三相永磁同步电机工作。
    查找造成预充电阻损坏的原因，发现该车空调的制热元件使用了PTC发热器，PTC属于正温度系数的发热元件，功率消耗较大。测量PTC加热芯体已损坏，导致烧坏预充电阻元件。更换PTC加热芯体与预充电阻后，试车证明该车无电动模式的故障已得以排除。
