诊断及排除电控共轨柴油机起动困难故障
来源:本站整理  作者:佚名  2013-01-31 06:44:45

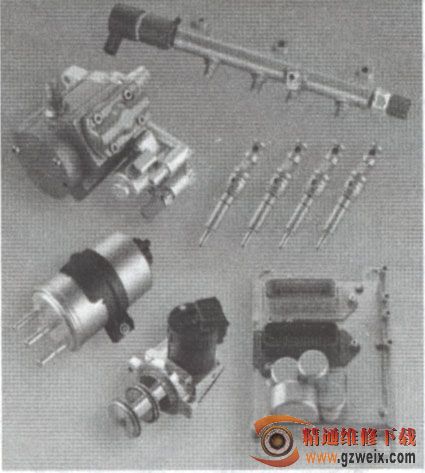

    电控柴油机起动困难故障比较常见,但是故障原因复杂,机型不同、电控系统不同,导致故障产生的原因也各不相同。下面以博世共轨系统为例说明如下。

故障分析:首先检查柴油机的起动系统是否存在故障。对于起动机受ECU控制的整车,在起动时ECU先检查空档信号,然后输出一个电流驱动起动继电器,继电器接通后蓄电池带动起动机起动。检查时有几个要素:空档开关、起动继电器、蓄电池、车下停车开关。

①检查是否挂在空档位置。

②检查车下停车开关位置(应处于断开状态)。

③检查空档开关(一般安装在变速器上)及接线是否完好,试着使用紧急起动(点火开关持续按下3s以上)。

④检查蓄电池电压是否过低,以致不能带动起一动机。

⑤起动机继电器及接线是否完好。

    ⑥检查起动机是否已烧坏。

    ⑦点火开关及起动开关是否已坏。

    故障诊断:如果柴油机起动系统正常,则博世共轨柴油机起动困难时应按下列步骤逐项诊断与排除。

    1 .ECU系统没有通电

    故障现象:①点火开关接通时,故障灯不亮(通电后应亮2s后熄灭)。诊断仪无法通信。②加速踏板位置传感器无5V电压(或检查冷却液温度、进气温度等传感器是否有5V电压)。

    诊断排除:参照该柴油机的电路图,用万用表检查电控系统线束、熔丝、继电器、电源总开关、点火开关等。

    2.蓄电池电压不足

    故障现象:诊断仪或万用表显示电源电压偏低。

    诊断排除:蓄电池充电或更换蓄电池

    特别说明:电控系统对蓄电池电压有正常工作范围要求,当蓄电池电压低于一定值,起动时,起动机能运转,但ECU关闭喷油器的控制电路,柴油机不可能着火。

    3.无法建立工作时序

    故障现象:诊断仪显示不同步故障(故障码P0016);示波器显示曲轴与凸轮轴位置传感器波形相对关系错误(十分方便、有效)。

    诊断排除:检查曲轴与凸轮轴位置传感器的插头、线路(短路与断路)、阻值、电源、信号是否正常(用万用表);检查曲轴与凸轮轴位置传感器的信号盘是否损坏及有脏物;检查传感器与信号盘的间隙是否符合规定;若维修时进行过拆装信号盘等组件的拆装,检查相位是否正确(十分必要)。

    4.起动后预热时间不足

    故障现象:高寒工况下,没有等到冷起动指示灯熄灭就起动;万用表或诊断仪显示预热过程中,蓄电池电压波动不正常。

    诊断排除:检查预热线路是否正常;检查预热塞或预热栅格阻值是否正常;检查蓄电池容量。



    5. ECU软、硬件或高压系统故障

    故障现象:①监视器故障。② A/D模数转换错误。③多缸停喷。④ ECU计时处理单元错误。⑤点火开关信号丢失。⑥轨压超高泄压阀不能开启。⑦ EEPROM错误。⑧油轨压力持续超高(如轨压持续2s超过160.OMPa)。

    诊断与排除:故障确认后,更换ECU或通知电控系统专业维修人员。

    6.喷油器不喷油

    故障现象:①怠速抖动较大。②高压油管无脉动。③诊断仪显示怠速油量增高。④诊断仪显示喷油器驱动线路故障。

    诊断排除:①检查喷油驱动线路(含接插件)是否损坏、断路或短路。②检查高压油管是否泄漏。③检查喷油器是否损坏或积炭。

    7.高压泵供油压力不足

    故障现象:诊断仪显示共轨压力值过低。

    诊断排除:①检查高压泵的供油压力。②检查燃油计量阀是否损坏。

    8.共轨压力难以建立

    故障现象:共轨压力过低,柴油机可能起动困难(或不能起动)。

    诊断排除:共轨系统对燃油油路要求较高,低压油路(油箱、燃油粗滤器、燃油细滤器、输油泵、进油管及回油管)、高压油路(高压油泵、共轨、高压油管、喷油器)都要保证密闭,任何一个环节出了问题,轨压都不可能建立。此时,请进行下列相关检查。

    ①检查油箱油位是否过低并检查手压泵是否工作正常。

②检查低压油路是否有空气,并排除空气(有时低压油路泄漏不明显,需要仔细检查),主要排除燃油粗滤器里面的空气。排气方法:如图所示,松开燃油粗滤器上的放气螺栓,用手压动粗滤器上的手压.泵,直至放气螺栓处持续出油为止。低压油路空气排净后仍不能起动柴油机,则可能是高压油路有空气,需要排出高压油路的空气。排气方法:依次松开各缸高压油管,用起动机带动柴油机运转直至高压油管持续出油为止(不推荐经常使用拆卸高压油管接头的方法排气)。

③检查高压油路有无泄漏。

④检查油路是否通畅,检查燃油滤清器是否堵

塞,建议及时更换燃油滤清器滤芯,检查方法:松开滤清器出口螺栓,用起动机带动柴油机运转,看是否有柴油喷出或流出,若只有少量柴油流出,则可以判定滤芯堵塞。

    ⑤检查轨压传感器初始电压值是否在500mV左右,或设定轨压是否为30.0-50.0MPa(用KT5诊断仪),若不正常首先检查各接插件和线束的接插是否牢靠。若无检查设备,可以拔掉轨压传感器接插件后尝试再起动。

    ⑥检查流量计量单元是否完好,拔掉接插件后尝试再起动。

    ⑦检查进油管及回油管是否有弯曲折弯处。

    9.共轨压力持续超高

    故障现象:诊断仪显示轨压持续2s高于160.0MPa。

    诊断排除:①检查燃油计量阀是否损坏。②共轨压力限压阀是否卡滞等。



[1] [2]  下一页
