1.故障现象
仪表台上显示“VECU制动信号异常”。
2.故障原因
导致仪表台上出现“VECU制动信号异常”故障信息的可能原因有:制动开关部件损坏;制动开关与VECU的线束连接存在问题,线束磨断或插接不良。
3.诊断流程

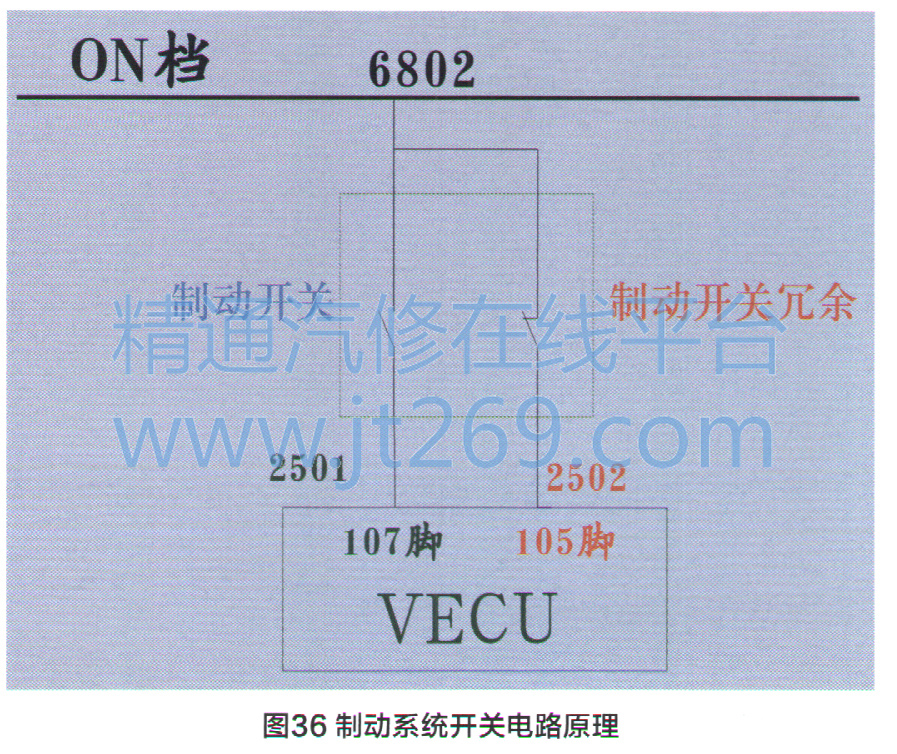

制动系统开关电路原理如图36所示。制动开关由ON档线供电,开关信号接入VECU。制动系统执行件由气动控制,不受制动开关信号控制。制动开关有2路信号,其中任何一路或两路同时损坏,仪表台上都会显示“VECU制动信号异常”的故障信息。

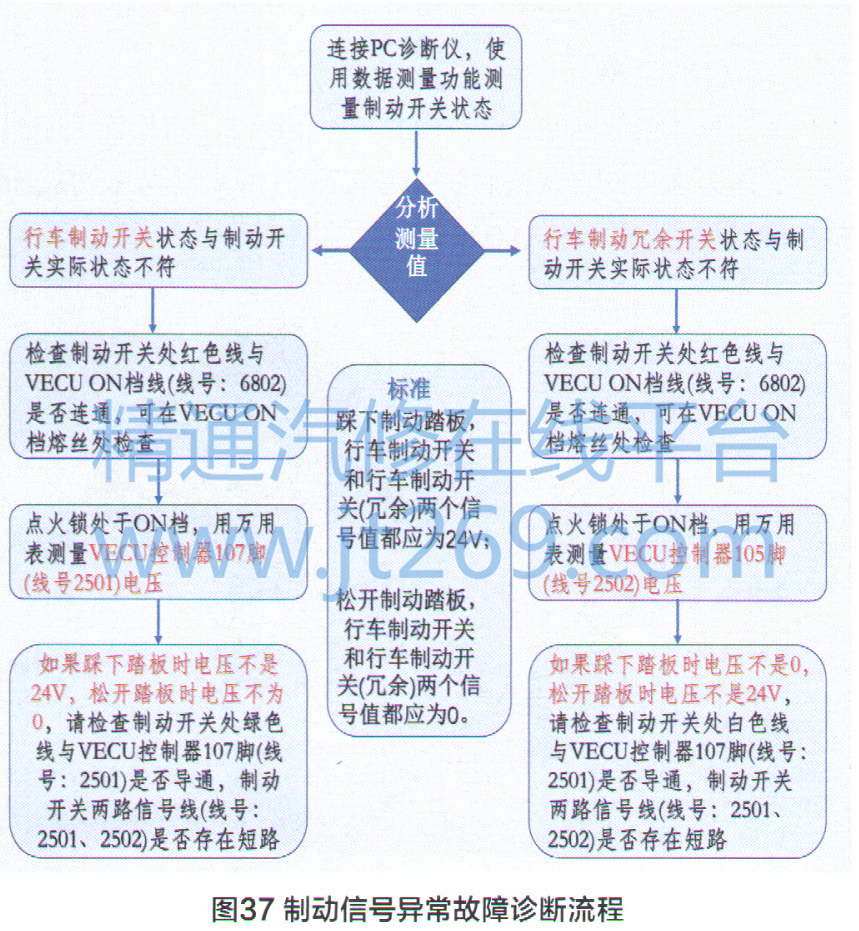

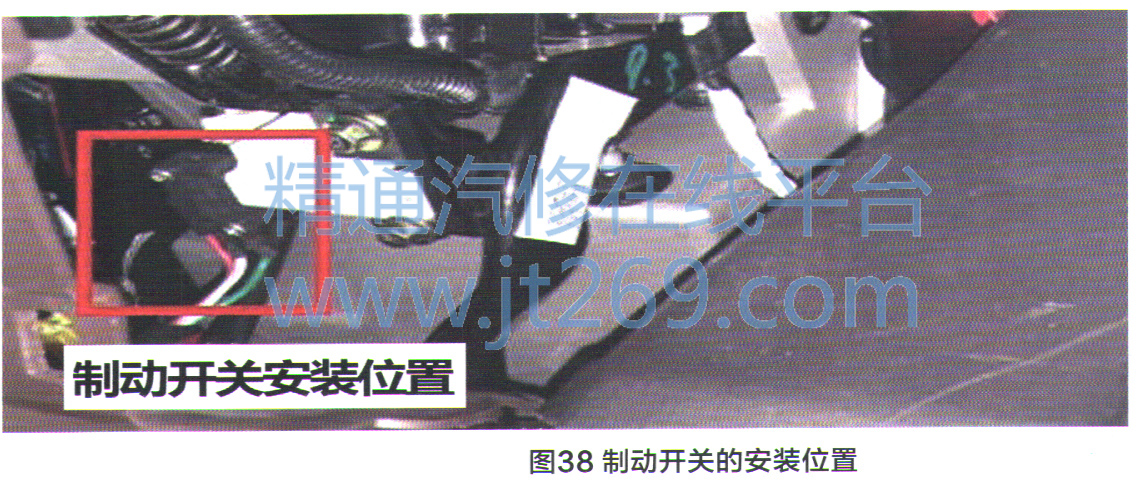

根据制动系统开关电路原理,当仪表台上显示“VECU制动信号异常”的故障信息时,可按照图37所示的诊断流程进行诊断。制动开关的安装位置如图38所示。
