东风天龙D760 “BCM电源5"熔丝引发的多个故障
来源:本站整理  作者:佚名  2023-10-18 08:54:23

 1.故障现象

    当“BCM电源5"熔丝(图70)存在问题,可能会引发以下8个故障:
    (1)电喇叭继电器或线路故障;
    (2)气喇叭电磁阀或线路故障;
    (3)雨刮高速继电器或线路故障;
    (4)雨刮低速继电器或线路故障;
    (5)主车左前左侧转向灯或线路故障;
    (6)主车右前右侧转向灯或线路故障;
    (7)远光灯或线路故障;
    (8)挂车左转向灯或线路故障;
    (9)挂车右转向灯或线路故障。
2.故障原因
      "BCM电源5"熔丝控制的设备有:
电喇叭继电器、气喇叭电磁阀、雨刮高速继电器、雨刮低速继电器、主车左前左侧转向灯、主车右前右侧转向灯、远光灯、挂车左转向灯、挂车右转向灯。
    当“BCM电源5”熔丝线路故障时,仪表台上会显示“电喇叭继电器或线路故障”“气喇叭电磁阀或线路故障”“雨刮高速继电器或线路故障”“雨刮低速继电器或线路故障”,以及各种灯光(主车左前左侧转向灯,主车右前右侧转向灯,远光灯,挂车左转向灯,挂车右转向灯)故障。导致该故障的可能原因有:"BCM电源5 "熔丝故障、执行器线路故障、执行器本身故障。
3.诊断流程

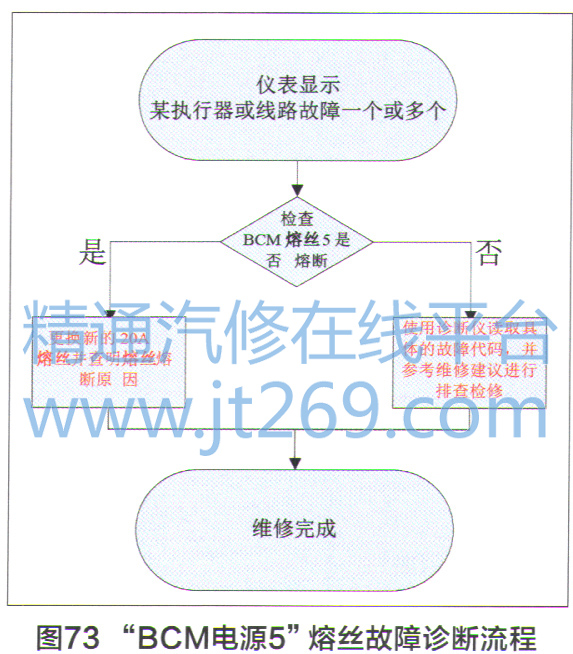

      “BCM电源5"熔丝出现故障时,可按照图73所示诊断流程进行排查。

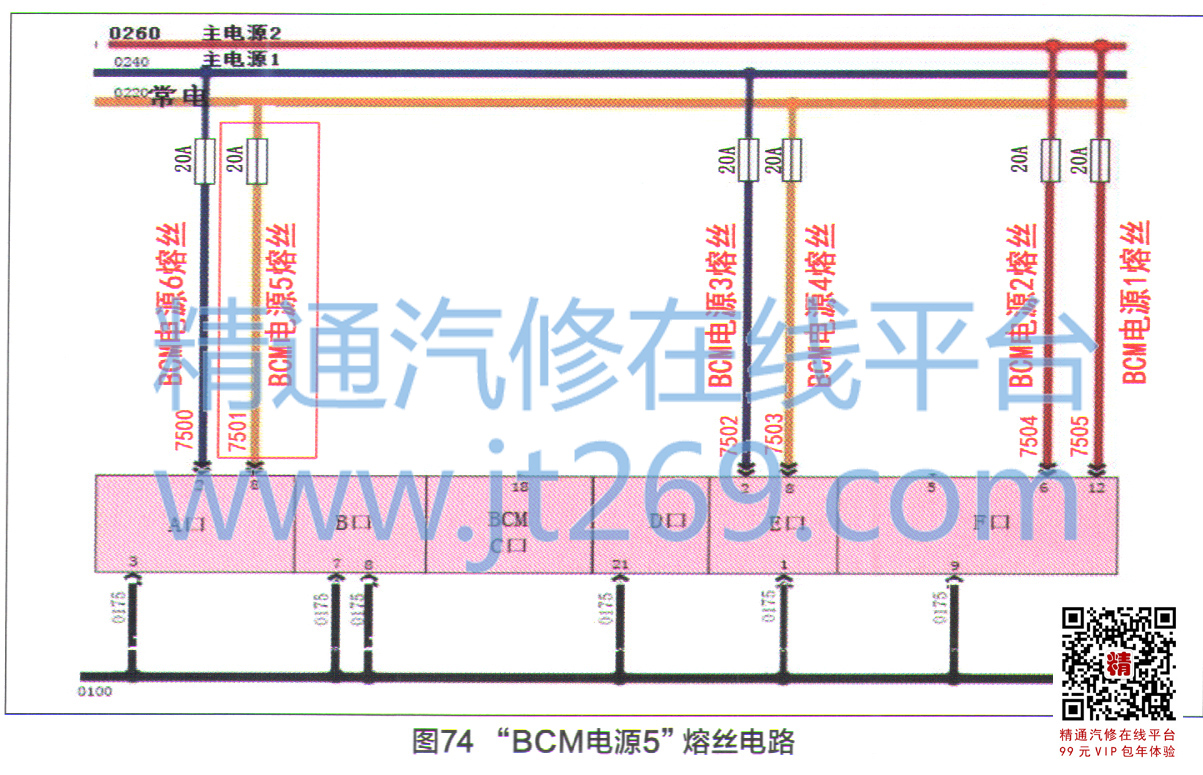

    (1)检查“BCM电源5”熔丝(20A)。检测BCM端线号7501(图74)的电压是否正常,若电压正常,则可能是执行器线路或执行器本身故障,应按照诊断流程(2)进行进一步检查;若“BCM电源5"熔丝熔断,则更换熔丝,并操作有故障的执行器开关,若故障消除,维修完成。若更换新熔丝后再次熔断,则可能是电喇叭继电器、气喇叭电磁阀、雨刮高速继电器、雨刮低速继电器、主车左前左侧转向灯、主车右前右侧转向灯、远光灯、挂车左转向灯、挂车右转向灯中的某一路存在短路的情况,导致电流过大而熔断熔丝,此时应依次排查各执行器及线路上的短路点,具体排查方法可参照按照诊断流程(2)。

    (2)使用PC诊断仪读取具体的故障码,并按照维修建议进行排查。
