燃油含水传感器或线路存在问题时，可能会引发下述故障现象：

    （1）发动机ECM显示“燃油含水指示灯传感器电路一电压低于正常值或对低压电源短路，燃油含水电路检测到低压电”；

    （2）仪表台上显示“燃油含水传感器或线路故障”；

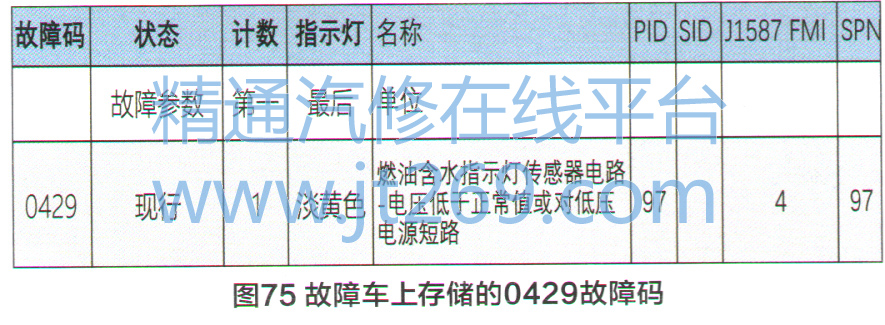

    （3）连接INSITE软件，在发动机系统中存有故障码0429-燃油含水传感器电路电压低于正常值（图75）。

2．故障原因

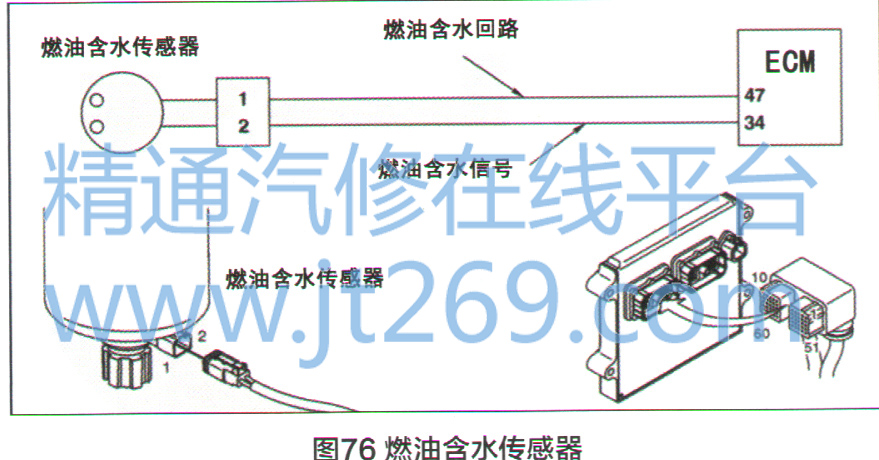

    导致燃油含水传感器电路电压低于正常值的可能原因有：线束、传感器或接头的信号电路对地短路。燃油含水传感器相关电路如图76所示。



3．诊断流程

    （1）打开点火开关，连接INSITE软件读取故障码，核实系统存有现行故障码0429。

    （2）断开点火开关，断开发动机线束上的燃油含水传感器和ECM，检查是否存在以下情况：接头松动、触针腐蚀、触针弯曲或折断、触针缩进或伸出、接头内或表面有湿气、接头密封件丢失或损坏、接头触针内或触针上有污垢或碎屑、接头壳体断裂、导线绝缘皮损坏、接头锁片损坏。如果存在以上情况，请对其进行维修。

    （3）先断开发动机线束上的燃油含水传感器，然后再打开点火开关，连接INSITE软件，确认故障码0428为现行状态，且故障码0429为非现行状态。

    （4）断开点火开关，将燃油含水传感器连接到导线线束上，再打开点火开关，连接INSITE软件，检查故障码0429的状态，如果是现行状态，则更换燃油含水传感器。

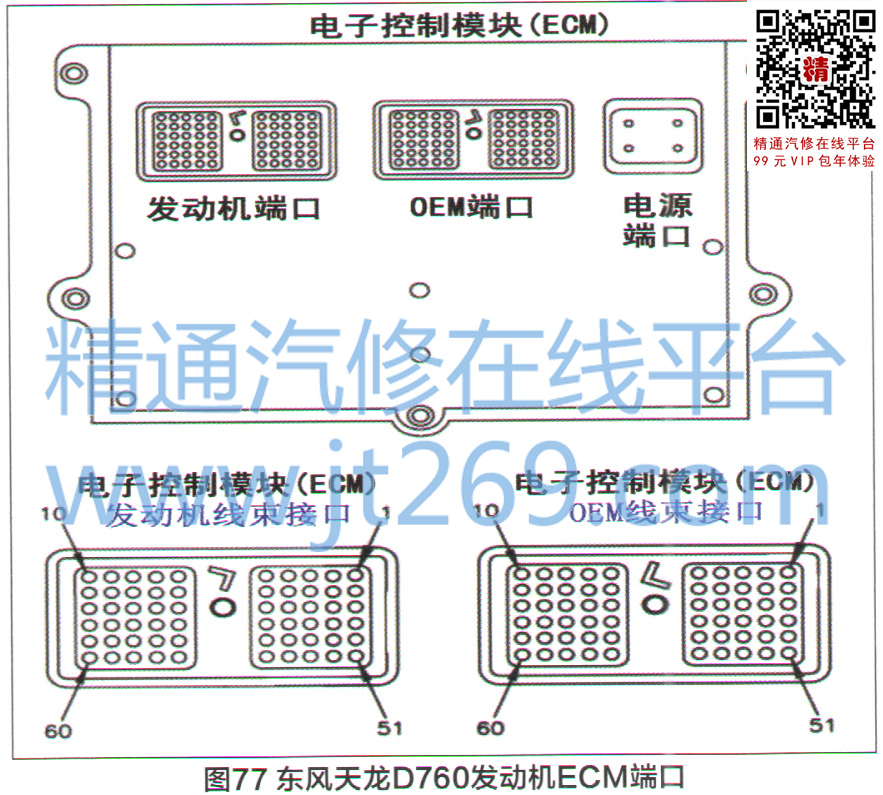

    （5）断开点火开关，断开发动机线束上的燃油含水传感器和ECM接头（图77），测量ECM接头上燃油含水传感器信号触针与ECM接头中其他所有触针之间的电阻。如果电阻不大于100k Ω，则说明发动机线束中存在短路情况，应检修或更换发动机线束。

    （6）断开点火开关，断开发动机线束上的燃油含水传感器和ECM接头，测量ECM接头上的燃油含水传感器信号触针与接地之间的电阻。如果电阻不大于100kΩ，则说明发动机线束信号线中触针对地短路，应检修或更换发动机线束。

    （7）断开点火开关，断开发动机线束上的ECM接头，再打开点火开关，连接INSITE软件，确认故障码0428为现行状态，且故障码0429为非现行状态。如果不是，则更换ECM.

    （8）连接所有先前断开的导线，打开点火开关，并连接INSITE软件清除非现行故障码。
