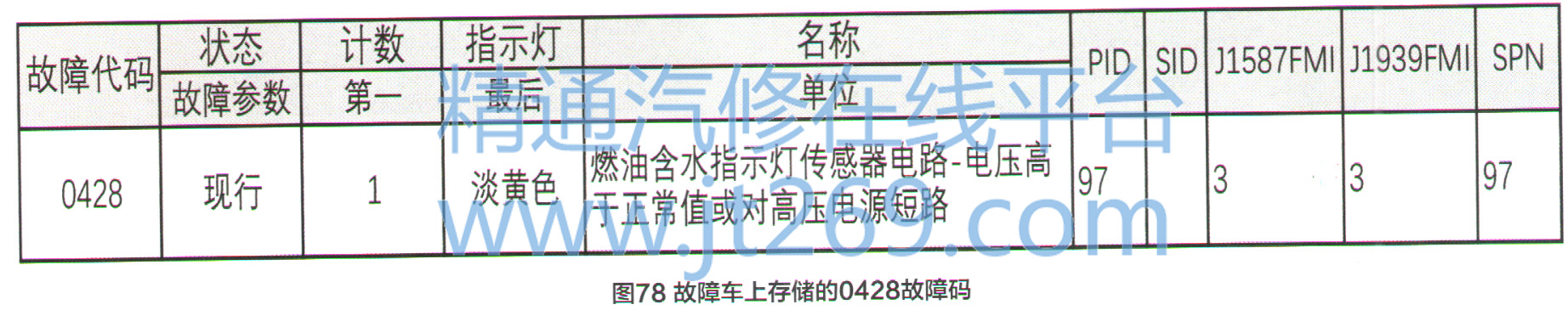

发动机ECM显示“燃油含水指示灯传感器电路一电压高于正常值或对高压电源短路，燃油含水电路检测到高压电”，或车辆显示“燃油含水传感器或线路故障”，且连接INSITE软件，在发动机控制系统中存有故障码0428一燃油含水传感器电路电压高于正常值（图78），则说明ECM检测到燃油含水传感器信号电压高于4.95V，且持续1s以上。

2．故障原因

    导致燃油含水传感器电路电压高于正常值的可能原因有：线束、接头，或传感器回路或信号电路开路；信号线与传感器电源或蓄电池之间的线路存在短路。

3．诊断流程

    （1）打开点火开关，连接INSITE软件读取故障码，确认故障码0428为现行状态。

    （2）先断开点火开关，再断开发动机线束上的燃油含水传感器和ECM接头，检查是否存在以下情况：接头松动、触针腐蚀、触针弯曲或折断、触针缩进或伸出、接头内或表面有湿气、接头密封件丢失或损坏、接头触针内或触针上有污垢或碎屑、接头壳体断裂、导线绝缘皮损坏、接头锁片损坏。如果存在上述异常，请对其进行维修。

    （3）先断开点火开关，再断开发动机线束上的燃油含水传感器，然后测量燃油含水传感器接头的燃油含水信号触针与燃油含水回路触针之间的电阻。如果电阻大于3.87MΩ，则更换燃油含水传感器。

    （4）先断开点火开关，再将燃油含水传感器连接到导线线束上，然后重新打开点火开关，并连接INSETE软件，确认故障码0428为现行状态。

    （5）先断开点火开关，再断开发动机线束上的ECM接头和燃油含水传感器，然后测量发动机线束ECM接头燃油含水传感器回路触针与燃油含水传感器接头回路触针之间的电阻。如果电阻大于或等于10Ω，则说明发动机线束回路中存在断路情况，应维修或更换发动机线束。

    （6）先断开点火开关，再断开发动机线束上的ECM接头和燃油含水传感器，然后测量发动机线束ECM接头燃油含水传感器信号触针与燃油含水传感器接头信号触针之间的电阻。如果电阻不小于10Ω，则说明发动机线束中信号电路存在断路情况，应维修或更换发动机线束。

    （7）先断开点火开关，再断开发动机线束上的ECM接头和燃油含水传感器，然后测量发动机线束ECM接头的燃油含水信号触针与发动机线束接头中其他所有触针之间的电阻。如果电阻小于或等于100kΩ，则说明发动机线束中信号导线上的触针存在短路情况，应维修或更换发动机线束。

    （8）先断开点火开关，再断开发动机线束上的ECM接头，然后重新打开点火开关，并连接INSITE软件，最后在ECM发动机接头的燃油含水信号触针与燃油含水回路触针之间连接一根跨接导线，检查故障码0429是否为现行状态，且故障码0428为非现行状态。如果不是，则更换发动机控制单元ECM。

    （9）连接所有先前断开的导线，打开点火开关，并连接INSITE软件清除所有非现行故障码。
