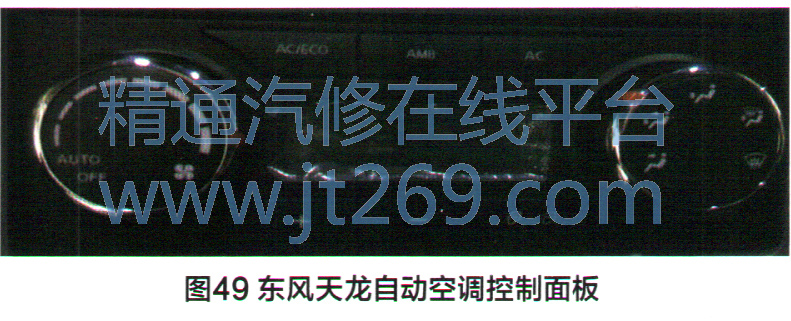

打开电源总开关，并将点火开关置于ON档，仪表台正常点亮，此时打开空调开关，空调控制面板不亮（图49）。

2．故障原因

    导致该故障的可能原因有：自动空调5A熔丝熔断；空调暖风25A熔丝熔断；空调暖风继电器损坏；ON档继电器5损坏；空调控制器本体故障。

3．诊断流程

    （1）将点火开关置于ON档，如果仪表台不点亮，且空调不工作，则应排查点火开关故障。

    （2）如果是VECU供电故障导致空调不工作，则应排查VECU系统供电故障。

    （3）检查自动空调熔丝（5A）及线束（线号0415）是否正常；检查空调暖风熔丝（25A）及线束（线号6200）是否正常；检查点火开关ON档继电器5，可通过换件法进行验证；检查空调暖风继电器，可通过换件法进行验证；检查点火开关ON档继电器5涉及到的2个线圈端和2个触点端的供电线和接地线是否正常（包括线圈供电线0313、线圈接地线0103、触点供电线0240，触点下端线0415）；检查空调暖风继电器涉及到的2个线圈端和2个触点端的供电线和接地线是否正常（包括线圈供电线6801、线圈接地线0162，触点供电线6200、触点下端线6201）。如果上述检查均正常，打开空调开关，空调面板仍不能点亮，则应更换空调控制器。需要特别注意的是：如果存在熔丝熔断现象，在更换熔丝之前，必须查明熔丝熔断的根本原因。

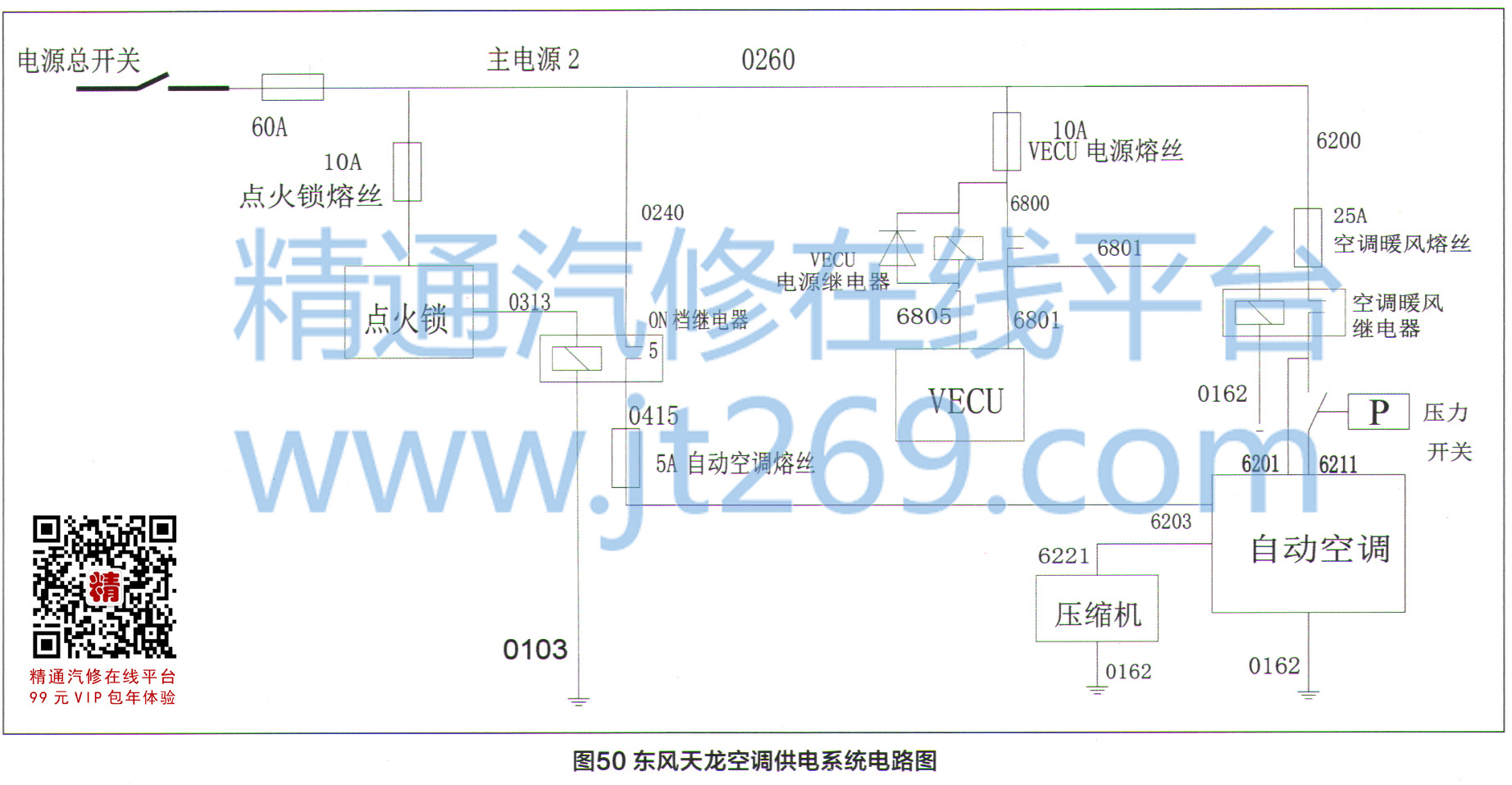

    空调供电系统电路图如图50所示。
