东风天龙D760燃油计算单元故障(0271)
来源:本站整理  作者:佚名  2023-10-23 10:22:06

 1.故障现象

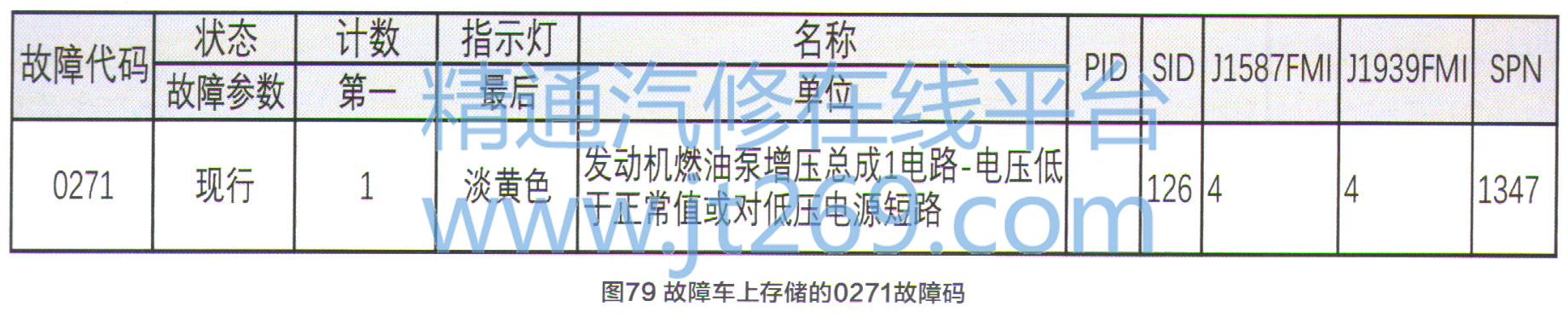

    发动机ECM显示“发动机燃油泵增压总成1电路电压低于正常值或对低压电源短路,在燃油泵执行器电路中检测到信号电压低”;车辆显示“燃油计量单元故障”。连接INSITE软件,读取发动机系统故障码,当诊断仪显示故障码0271(图79),说明接通脉宽调制信号后,未检测到燃油泵执行器电路脉宽调制信号为系统电压。
2.故障原因

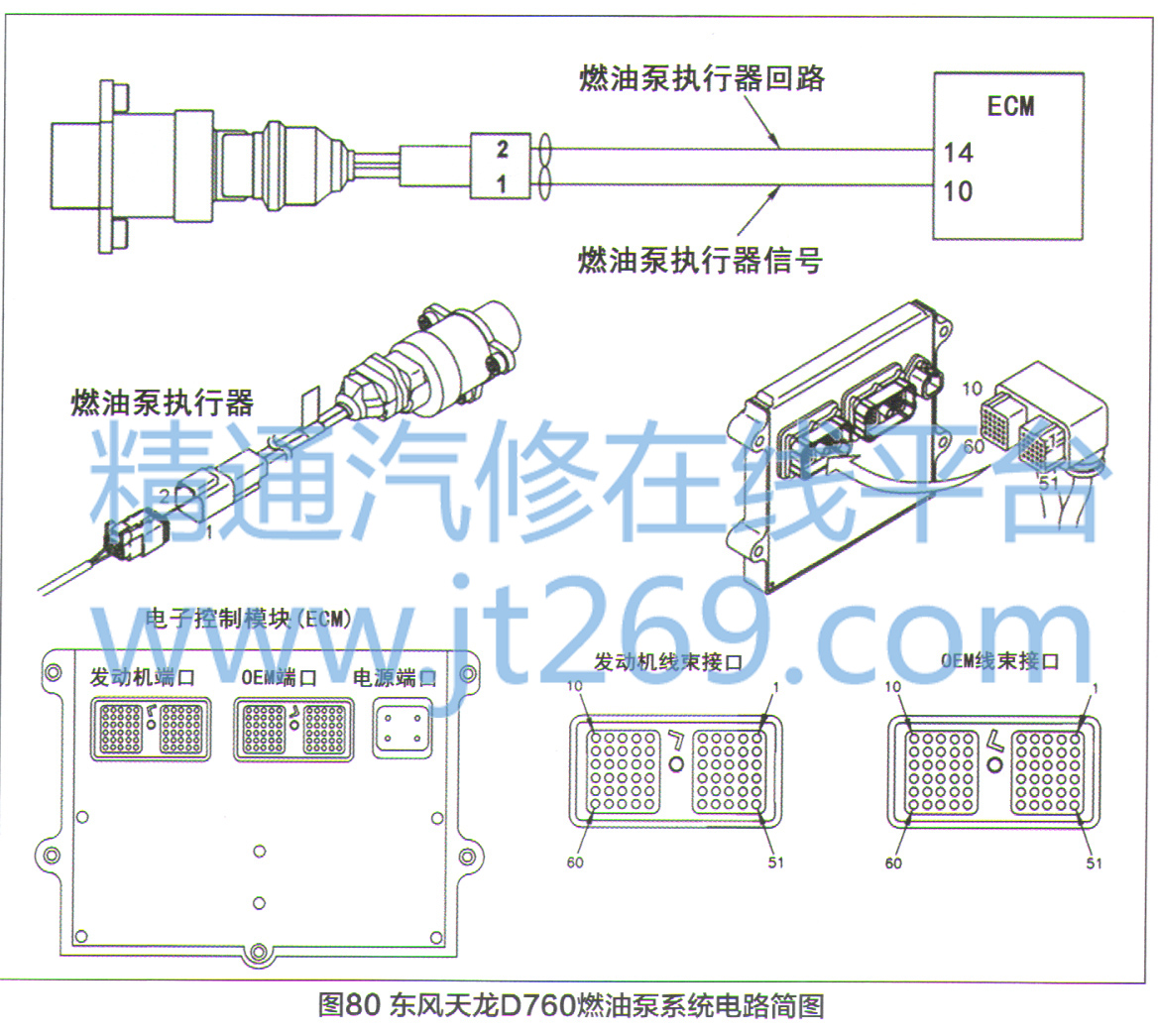

    导致该故障的可能原因有:对地短路或燃油泵执行器电路中的低电阻(燃油控制执行器线圈内部短路);导线线束或接头存在对地间歇性短路的情况。燃油泵系统电路图如图80所示。

3.诊断流程
    (1)打开点火开关,连接INSITE软件读取故障码,核实故障码0271为现行状态。
    (2)断开点火开关,断开发动机线束上的燃油泵执行器和ECM接头。核实是否存在以下情况:接头松动、触针腐蚀、触针弯曲或折断、触针缩进或伸出、接头内或表面有湿气、接头密封件丢失或损坏、接头触针内或触针上有污垢或碎屑、接头壳体断裂、导线绝缘皮损坏、损坏的接头锁片,如果存在以上情况请维修。
    (3)断开点火开关,断开发动机线束上的燃油泵执行器,打开点火开关,连接INSITE软件,30s后,核实故障码0272是否为现行状态,故障码0271是否为非现行状态。如果是,转至下一步;如果不是,转至步骤(7)进行排查。
    (4)断开点火开关,连接发动机线束上的燃油泵执行器,打开点火开关,连接INSITE软件,30s后,核实故障码0271是否为现行状态。如果是,则测量燃油泵电阻,如有必要,请更换燃油泵执行器。
    (5)断开点火开关,断开发动机线束上的ECM接头和燃油泵执行器,测量发动机线束ECM接头中的燃油泵执行器信号触针与该接头中所有其他触针之间的电阻。如果电阻不大于100kΩ,则说明在发动机线束中检测到信号导线上的触针之间存在短路,应维修或更换发动机线束。
    (7)断开点火开关,断开发动机线束上的ECM接头,打开点火开关,连接INSITE软件,核实故障码0272是否为现行状态,故障码0271是否为非现行状态,如果不是,则更换ECM。
    (8)连接所有先前断开的导线,打开点火开关,连接INSITE软件,清除非现行故障码。
