东风天龙D760整车CAN网络总线故障
来源:本站整理  作者:佚名  2022-10-02 15:35:02

 1.故障现象

    与整车CAN网络总线相关的所有故障。
2.故障原因
    车身CAN总线或动力CAN总线存在故障。
3.诊断流程

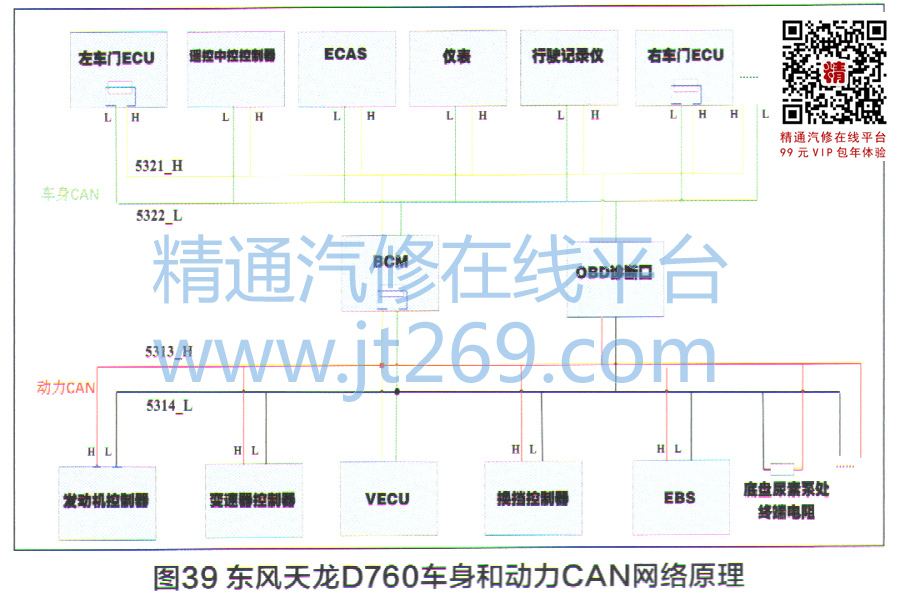

    东风天龙D760车型的CAN网络分为车身CAN网络、动力CAN网路、EECU内部CAN网络和EBS内部CAN网络等。本文只介绍车身CAN、动力CAN网络,其中BCM作为网关传递车身网络和车身网络之间的信息。车身和动力CAN网络结构原理如图39所示。
    车身CAN网络共有2个终端电阻(每个120Ω),分别集成在左车门控制器和右车门控制器硬件上;动力CAN网络也有2个终端电阻(每个120Ω),一个在BCM硬件上,一个在底盘尿素泵附近。
(1)侧量车身CAN网络

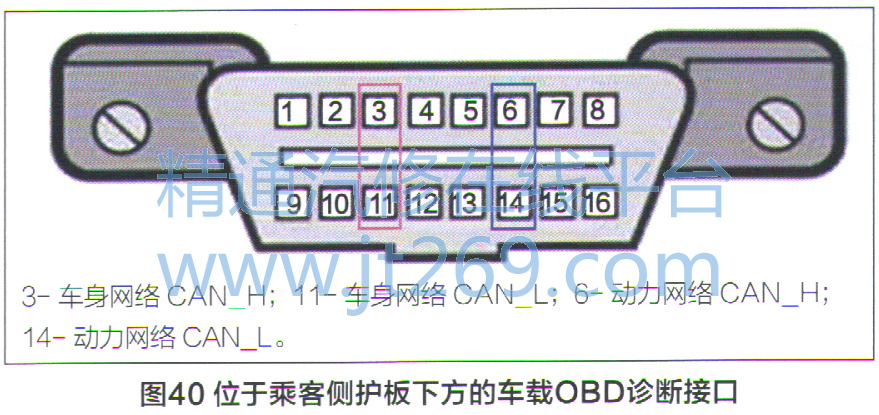

    ①测量车身CAN网络电压。在测量电压前,应先打开电源总开关(将钥匙依次拧至ON、OFF、ON位置),点火锁置于ON档,用万用表直流档测量车身CAN电压(OBD诊断接口的3和11号端子,图40)。若车身CAN_H电压为2.6V左右,车身CAN -L电压应为2.45V左右,则车身CAN网络电压正常。
    ②测量车身CAN网络电阻。在测量电阻前,应先断开总线电源,才能准确测量到电阻。测量车身CAN网络有两种方法:
    一种方法是:将点火开关置于OFF档,关闭电源总开关,关闭两侧车门,等待loos后(注:此时需要在驾驶室内测量,且两侧车门不能打开),用万用表欧姆档测量OBD诊断接口的3和州号端子之间的电阻(车身CAN的电阻),若终端电阻在60Ω左右,则车身CAN线电阻正常。
    另一种方法是:将点火开关置于OFF档,关闭电源总开关,拔掉BCM电源的4、5号熔丝、左车门ECU熔丝、右车门ECU熔丝,用万用表欧姆档测量OBD诊断接口的3和11号端子(图40)之间的电阻(车身CAN的电阻),若终端电阻在600左右,则车身CAN线电阴正常。
(2)侧量动力CAN网络
    ①测量动力CAN网络电压。将电源总开关打开,点火锁置于ON档,用万用表直流档测量动力CAN电压(OBD诊断接口的6和14号端子)。若动力CAN_H电压在2.7V左右,动力CAN -L电压在2.2V左右,则动力CAN网络电压正常。
    ②测量动力CAN网络电阻。荆等点火开关置于ON档,再将点火开关置于OFF档,等待15s后,用万用表欧姆档测量OBD诊断接口的6和14号端子之间的电阻(动力CAN的电阻),若终端电阻在60Ω左右,则动力CAN线电阻正常。
