（2）索奈克斯（sonnax)对丰田A650E阀体改良。
    （3）锁止中继阀阀芯与阀套（sonnax修包号77741-02K，如图56所示）


    当锁止中继阀阀套内的阀芯卡滞或运动不畅导致TCC锁止或释放滞后。阀套磨损还会降低变矩器的油压，使AT F过热，并造成铜套和电磁阀失效。阀套真空泄漏不低于60.95 kPa（18英寸汞柱）。
    锁止中继阀阀芯与阀套损坏后产生以下的故障现象：TCC锁止／释放故障、润滑不足、变矩器故障码。

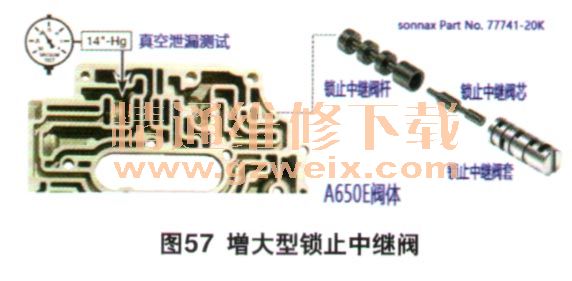

    ②增大型锁止中继阀（sonnax修包号97741-20K，需要绞孔工具F-97741-TL20，如图57所示）

    前面讲到锁止中继阀阀芯与阀套损坏之故障，如果锁止中继阀杆存在磨损真空泄漏低于47.41 kPa （14英寸汞柱），如图57所示，就要更换三件套（阀套、阀芯、阀杆），需要绞孔。锁止中继阀杆损坏后产生以下的故障现象：润滑不足、TCC锁止／释放故障、TCC故障码、铜套和电磁阀失效卡滞、ATF过热。
      （3）索奈克斯（sonnax）对丰田A750E阀体改良

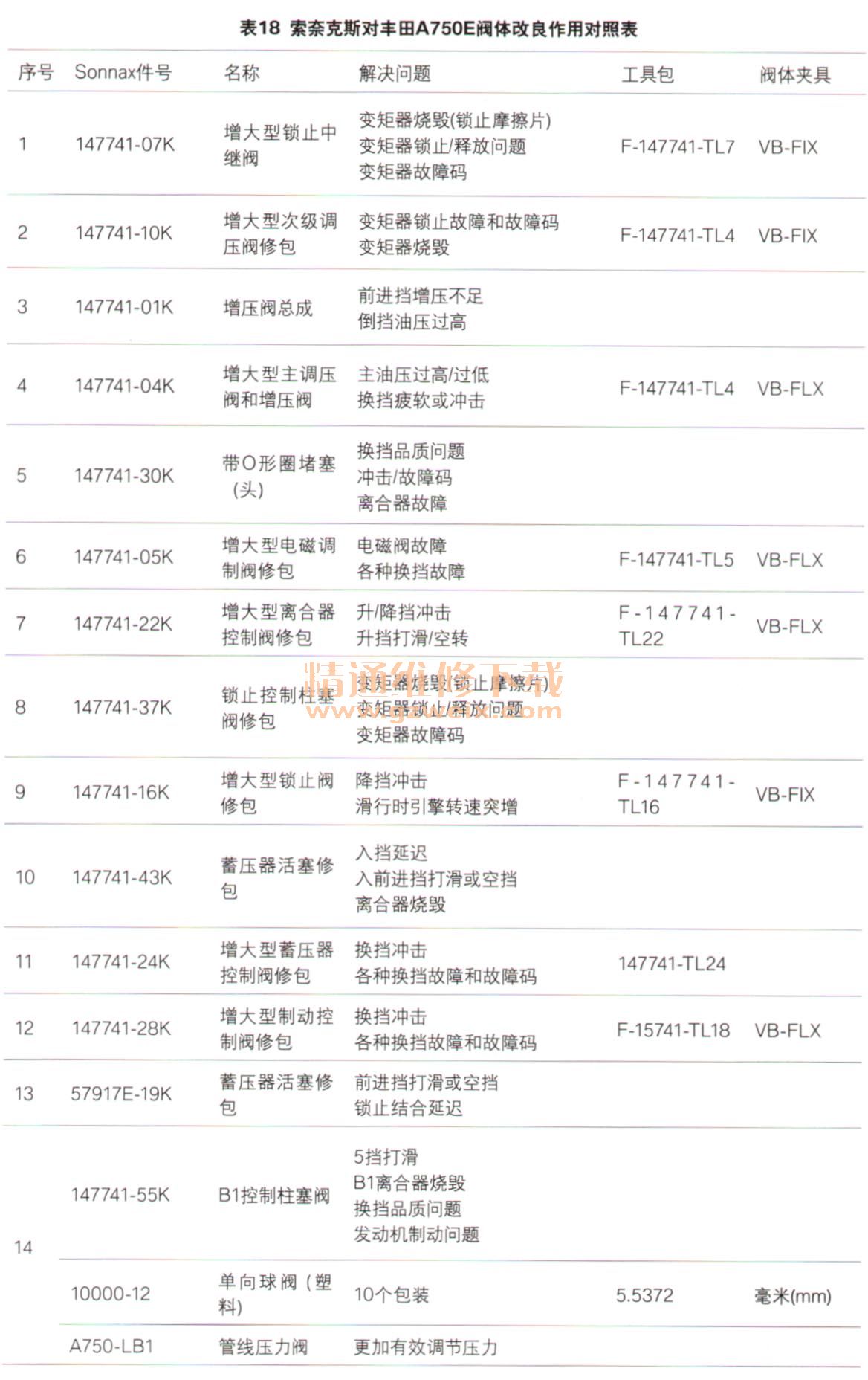

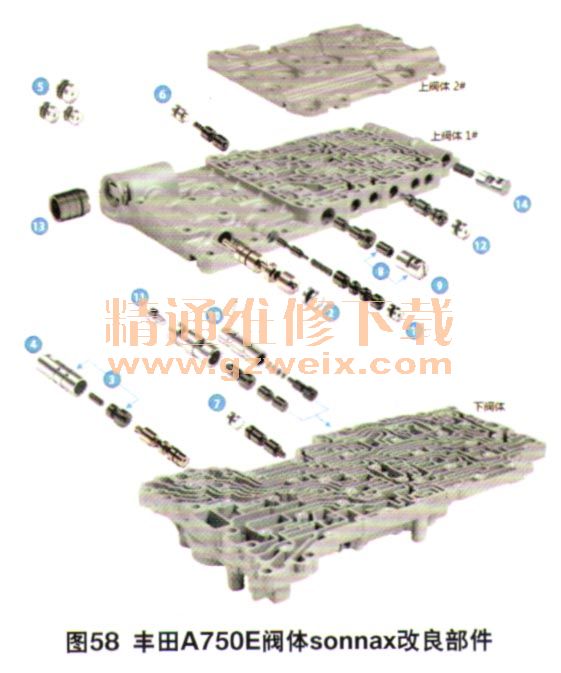

    图58所列出的是丰田A750E阀体sonnax改良部件，这些在维修中完全可以替换的，其阀杆和作用以及要解决的问题，请参照表18。表19则列出了部分真空测试位置与真空值。



    维修指导：维修和处理A750E故障，根据故障码和故障现象从表中查找可能原因，锁定故障范围。分解阀体后仔细检查其阀门、阀杆之真空值和磨损情况。自动变速器再制造企业进行A750E再制造生产时，则需要全面维修或者更换才能保证其再制造之品质。
    下面我们再结合索奈克斯给出A750E阀体泄漏点、常出故障之处进行详细的判断和维修指导。
    图59和图60标示了常见阀体故障点及易引起的故障现象，造成这些故障的原因包括ATF太脏、磨损和散热不良等。在维修中，我们要逐一进行检查：真空测试、观察磨损拉痕、卡滞，以及阀杆在阀孔中活动情况。



    4．丰田5档自动变速器常见故障处理表

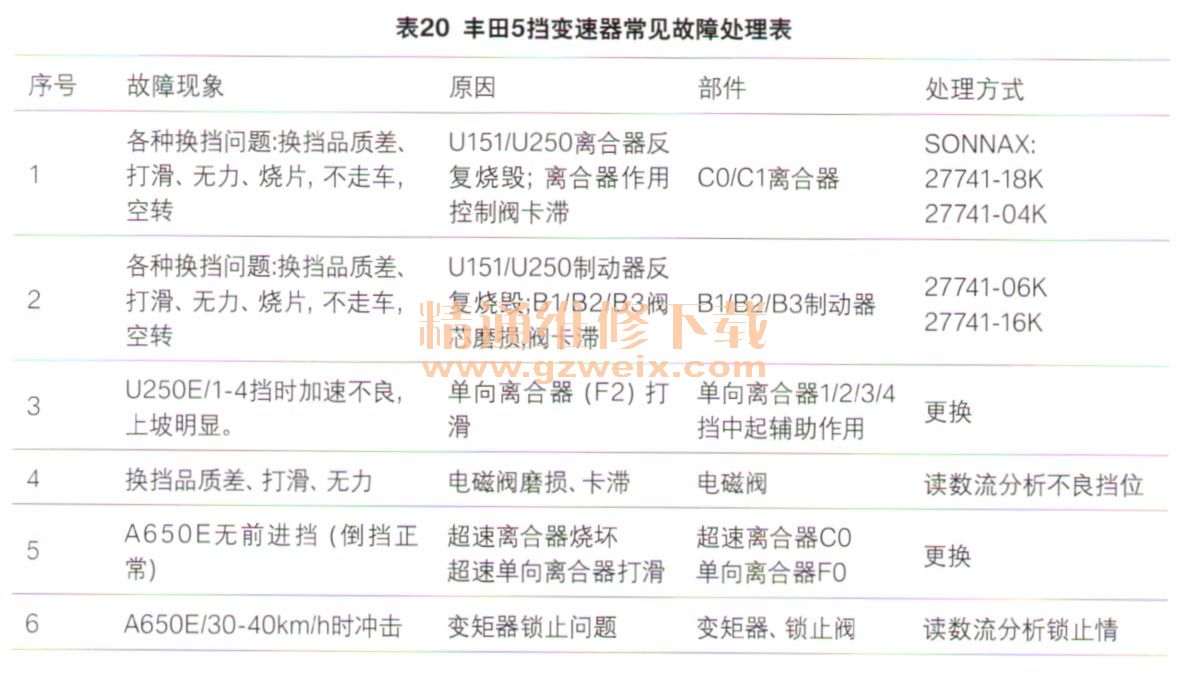

    丰田5挡自动变速器常见故障处理表如表20所示。
