（六）保险丝盒
    1．概述
    随着车辆在舒适性、通信和安全性等方面电气功能的不断增加，电源的作用也越来越重要。由于特殊的工作条件（在这些条件下使用不同的系统功能），在车内安装了多个配电器。从而确保在所有工作范围内都能有足够的供电。保险丝盒（也称为“蓄电池配电器”）固定在蓄电池上。保险丝盒的保险丝布置取决于车型系列、发动机型号和车辆装备。这样在F01中的保险丝盒给后部配电器和发动机室配电器供电（总线端K1. 30）。在F25中保险丝盒还给配电器（仅限汽油发动机）供电（总线端K1. 30）。
    2．功能描述
    蓄电池通过蓄电池导线给保险丝盒供电（总线端K1. 30）。蓄电池导线直接连接在总线端K1. 30分电器上。所有与总线端K1. 30分电器连接的输出端都通过保险丝确保安全。在每个输出端上都有总线端K1. 30。

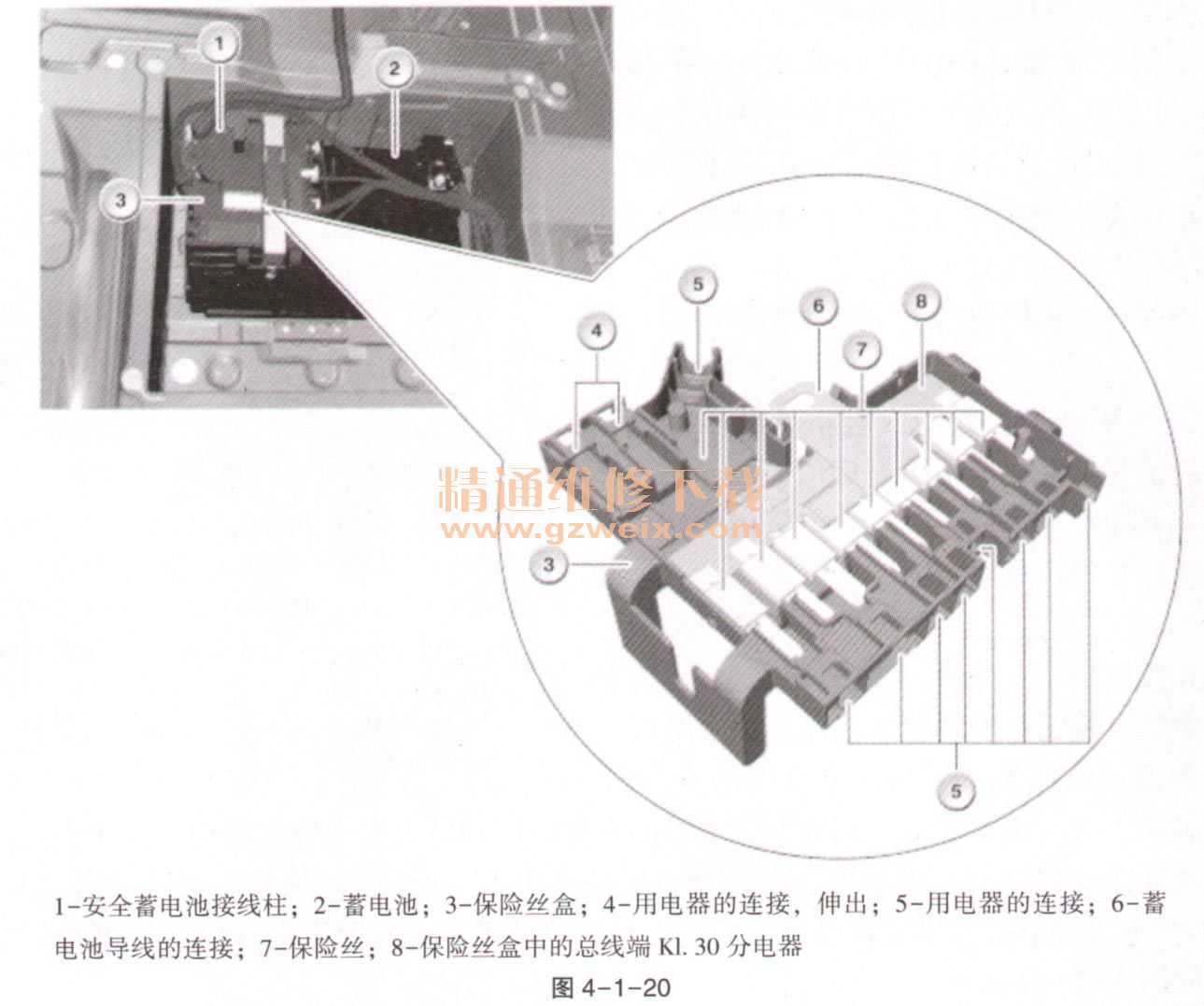

    图4-1-20显示在示例F01中的保险丝盒。

    3．结构及内部连接

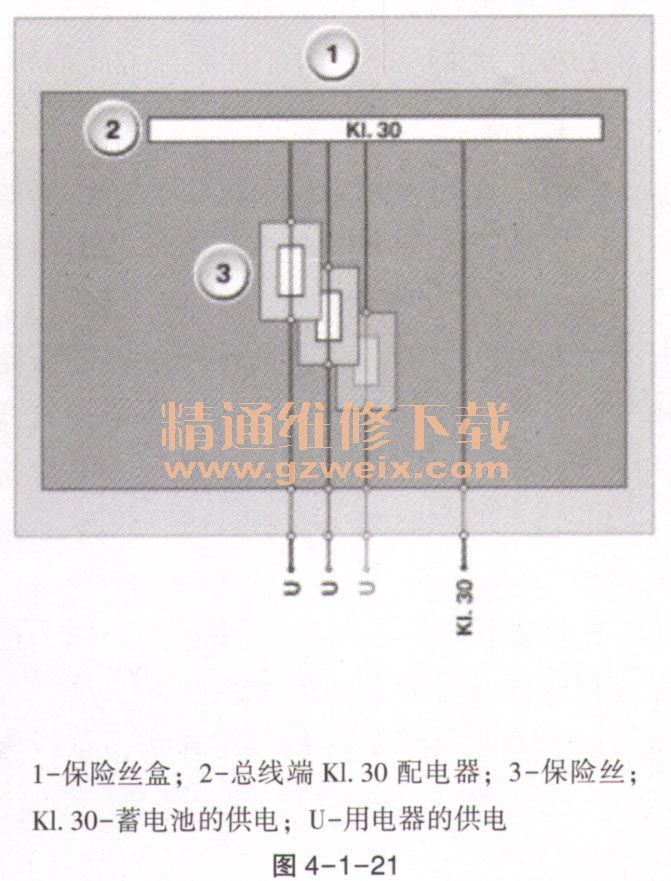

    保险丝盒内安装了总线端30分电器和保险丝。保险丝连接总线端30分电器上。蓄电池导线连接在总线端K1. 30分电器上，如图4-1-21所示。

    4．诊断提示
    保险丝盒只能整个一起更换。保险丝不能单个更换。
