详解宝马车辆供电系统技术

来源：汽车维修技师作者：佚名 2017-08-27 16:23:58

    （七）保险丝盒2
    1．概述
    保险丝盒2也被称为
在车内安装了多个配电器。
    2．功能描述
“蓄电池配电器”。由于特殊的工作条件（在这些条件下使用不同的系统功能）从而确保在所有工作范围内都能有足够的供电。

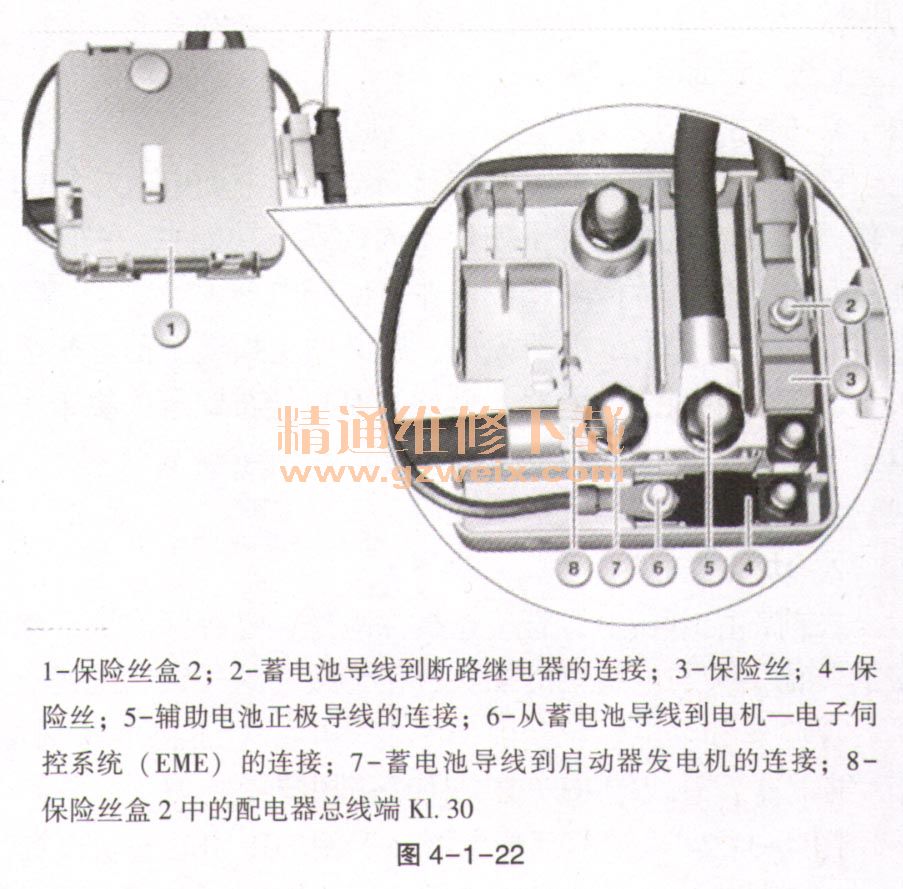

    辅助电池通过蓄电池正极导线给保险丝盒2供应总线端K1. 30。蓄电池正极导线直接连接在配电器总线端K1. 30上。蓄电池正极导线将配电器总线端K1. 30引导至起动器发电机。该蓄电池正极导线没有熔丝保护。与配电器总线端K1. 30相连的两根导线有保险丝的保护。一根导线通向断路继电器，另一根导线通向电机一电子伺控系统（EME），如图4-1-22所示。

    3．结构及内部连接

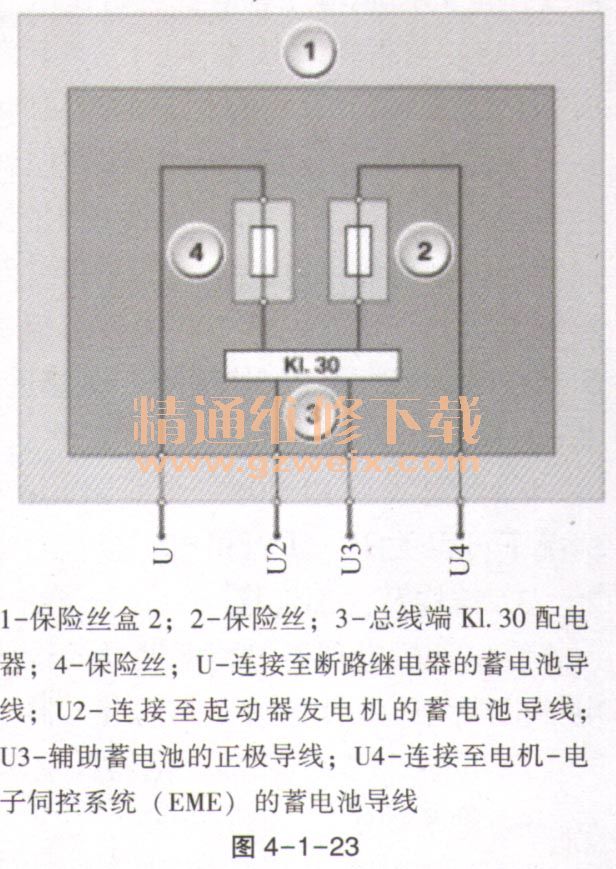

    保险丝盒2中安装了配电器总线端K1. 30和保险丝。保险丝连接总线端30分电器上。辅助蓄电池止极导线直接连接在配电器总线端K1. 30上，如图4-1-23所示。

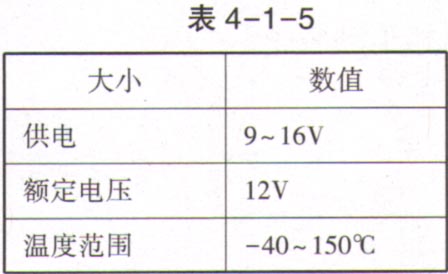

    保险丝盒2的标准值见表4-1-5。

    4．诊断提示
    保险丝盒2的配电器中安装了2根保险丝。一根保险丝（100A）负责保护连接至断路继电器以及至车辆蓄电池的蓄电池正极导线（如果断路继电器闭合）。另一根保险丝（40A）负责保护连接至电机一电子伺控系统（EME）的导线。连接至电机一电子伺控系统（EM）的导线横截面较小。因此，还串联了一根更小的保险丝（5A）。
