（三）右侧操作面板
    1．概述
    尾部空调器右侧操作面板用于分别操作具有左右分区功能的尾部空调器。利用该操作面板可以通过右侧顶部出风口调节后座区内的空气输送和空气温度（只能进行冷却）。尾部空调器左侧操作面板通过插头连接直接与尾部空调器右侧操作面板连接。这样，便能将在尾部空调器左侧操作面板上所进行的所有设置记录到尾部空调器右侧操作面板的电子装置中，并进行数字化处理。

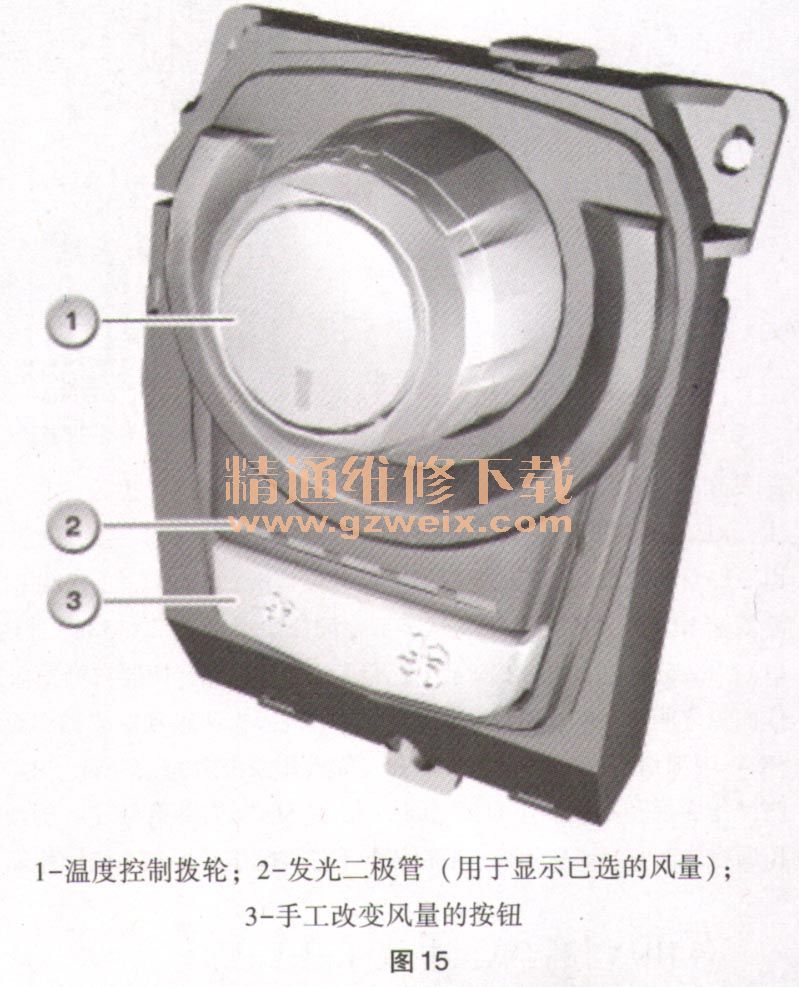

    尾部空调器右侧操作面板基本由以下零件组成：温度控制拨轮、电子单元、手工改变风量的按钮、5个发光二极管（用于显示已选的风量）。
    2．概述
    尾部空调器控制单元（HKA控制单元）通过LIN总线控制尾部空调器右侧操作面板。查寻照明通过总线端Kl. 58g，由脚部空间模块进行控制。
    在尾部空调器右侧操作面板的电子装置中，记录和数字化处理以下部件的信号：温度控制拨轮（尾部空调器右侧操作面板）、温度控制拨轮（尾部空调器左侧操作面板）、手工改变风量的按钮（尾部空调器右侧操作面板）、手工改变风量的按钮（尾部空调器左侧操作面板）、左侧顶部出风口温度传感器、右侧顶部出风口温度传感器。
    尾部空调器右侧操作面板将信号通过LIN总线发送至HKA控制单元。信号分析后，HKA控制单元控制混合空气风门电机、空气分配风门电机、发光二极管以及通过一个末级控制尾部空调器风扇，如图15所示。

    3．结构及内部连
    尾部空调器右侧操作面板通过26芯插头连接与车载网络置相连，如图16所示。

    4．标准值

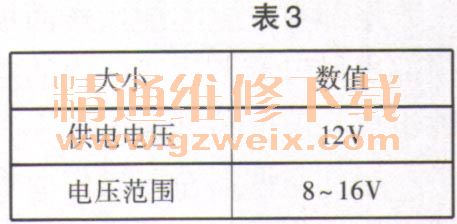

    尾部空调器右侧操作面板的标准值见表3。
