四、混合动力车辆控制ECU
1．拆卸
①拆卸行李箱装饰检修孔盖。
②从蓄电池负极端子上断开电缆。
注意：断开并重新连接电缆后，某些系统需要初始化。
③拆卸左侧风窗玻璃刮水器臂和刮水片总成。
④拆卸右侧风窗玻璃刮水器臂和刮水片总成。
⑤拆卸前翼子板至左前围侧密封。
⑥拆卸前翼子板至右前围侧密封。
⑦拆卸前围板上通风栅板分总成。
⑧拆卸风窗玻璃刮水器电动机和连杆。
⑨分离制动主缸储液罐分总成。
⑩拆卸前围上外板分总成。
⑧拆卸混合动力车辆控制ECU。
（a）拆下3个螺母，如图98所示。

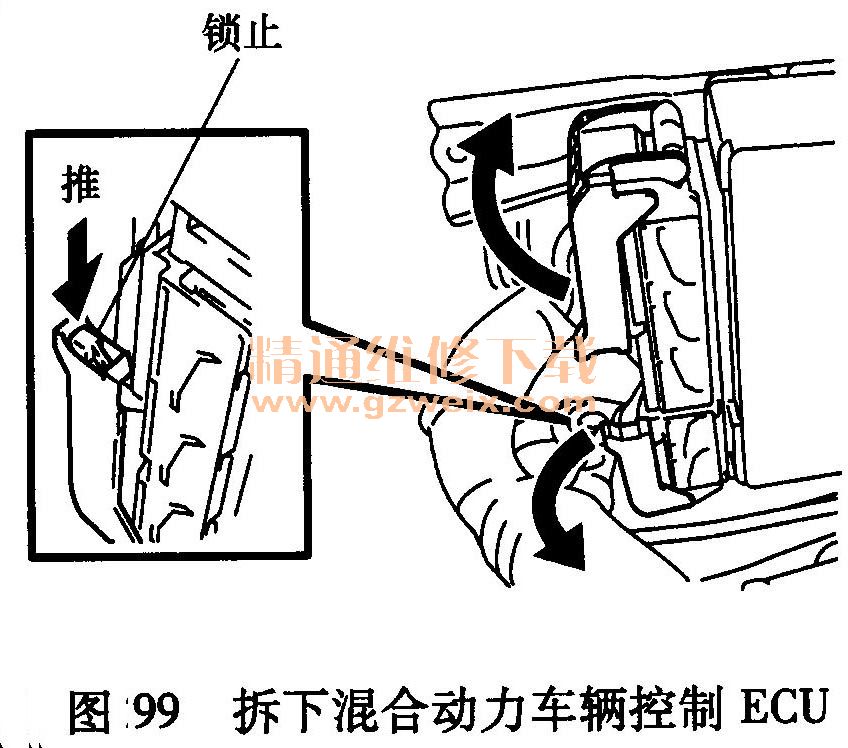

（b）断开2个连接器并拆下混合动力车辆控制ECU，如图99所示。

·按下2个杆上的锁的同时，提升2个杆并断开2个连接器。
注意：断开连接器后，确保污物、水和其他异物没有接触到连接器的连接部位。
·拆下混合动力车辆控制ECU。
（c）拆下3个螺钉和ECU盖，如图100所示。

（d）拆下4个螺钉和2个ECU支架，如图101所示。

    2．安装
    ①安装混合动力车辆控制ECU。
    （a）用4个螺钉安装2个ECU支架。
    紧固力矩：3. 0N·m （31 kgf·cm, 27Lbf·in）。
    （b）用3个螺钉安装ECU盖。
    紧固力矩：3. 0N·m（31kgf·cm,27Lbf·in）。
    （c）连接2个连接器。
    注意：连接连接器时，确保污物、水和其他异物没有卡在连接器和其他零件之间。

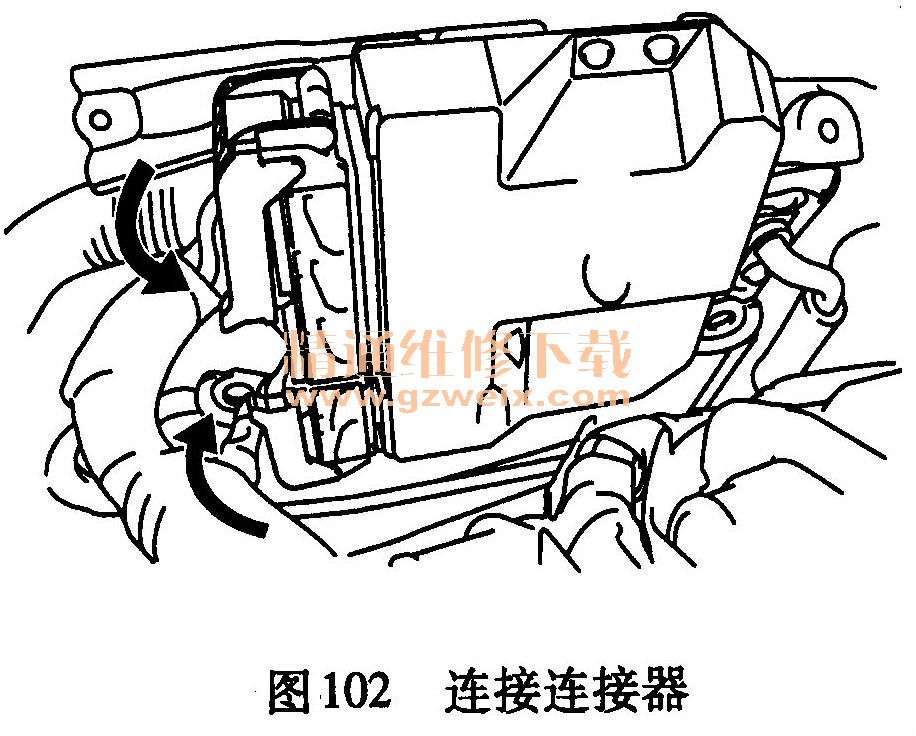

    连接2个连接器，并降低2个杆，如图102所示。

    注意：确保杆牢固接合；确保拉动连接器器身时连接器不会出来。
    （d）用3个螺母安装混合动力车辆控制ECU，如图98所示。
紧固力矩：5.5N·m （56kgf·cm ,49Lbf· in）。
②安装前围上外板分总成。
③安装制动主缸储液罐分总成。
④安装风窗玻璃刮水器电动机和连杆。
⑤安装前围板上通风栅板分总成。
⑥安装前翼子板至左前围侧密封。
⑦安装前翼子板至右前围侧密封。
⑧安装左侧风窗玻璃刮水器臂和刮水片总成。
⑨安装右侧风窗玻璃刮水器臂和刮水片总成。
⑩将电缆连接到蓄电池负极端子上。
注意：断开并重新连接电缆后，某些系统需要初始化。
11安装行李箱装饰检修孔盖。

五、带电动机的水泵
1．拆卸
①拆卸带转换器的逆变器总成。
②拆卸带电动机的水泵总成。

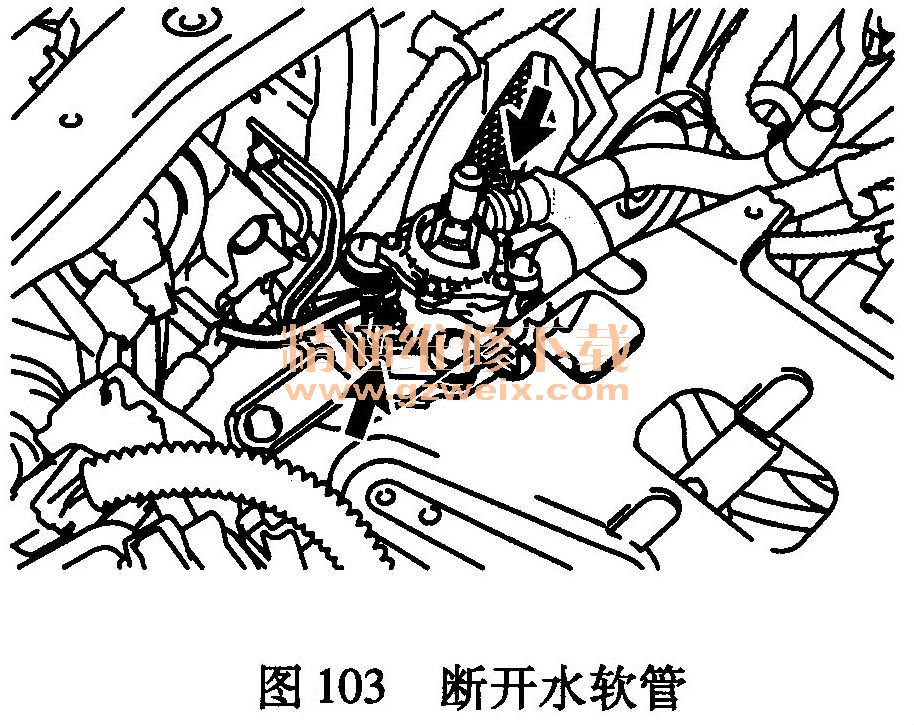

（a）从带电动机的水泵总成上拆下卡子并断开水软管，如图103所示。

注意：拆卸卡子时不要损坏水软管保护装置。
（b）从带电动机的水泵总成上断开连接器。
注意：用绝缘胶带包住车辆线束和带电动机的水泵总成连接器，以防SLLC污染连接器。

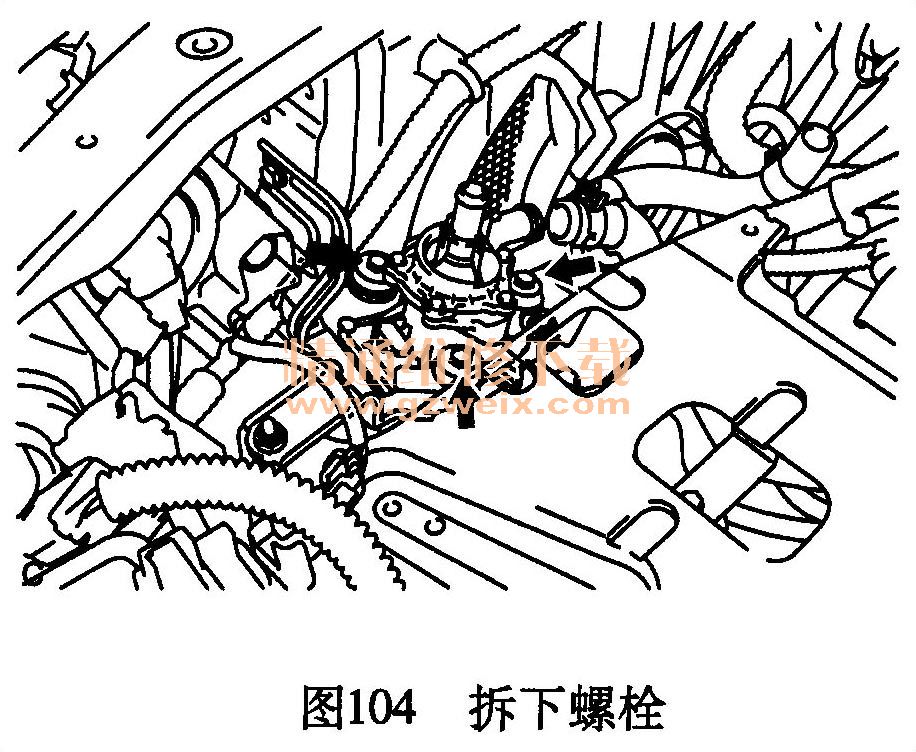

（c）从带电动机的水泵总成上拆下3个螺栓，如图104所示。

注意：拆卸或安装带电动机的水泵总成时，不要用连接器端子将其固定。

2．安装
①安装带电动机的水泵总成。
（ a）用3个螺栓安装带电动机的水泵总成，如图104所示。
紧固力矩：6. 1 N·m （62 kgf·cm , 54Lbf·in）
注意：拆卸或安装带电动机的水泵总成时，不要用连接器端子将其固定。

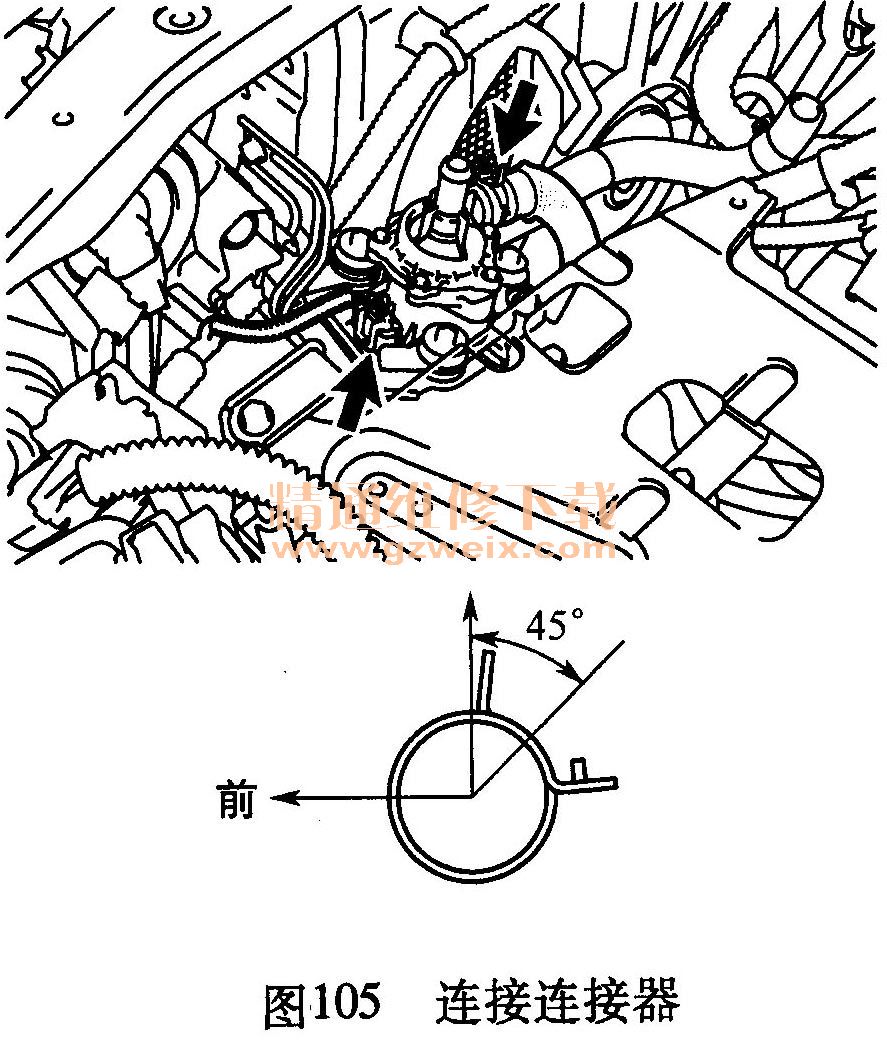

（b）将连接器连接到带电动机的水泵总成上，如图105所示。

（c）用卡子将水软管连接到带电动机的水泵总成上。
注意：确保卡子处于图示位置；安装卡子时不要损坏水软管保护装置。
②安装带转换器的逆变器总成。
