六、副散热器
1．拆卸
①排空冷却液（逆变器）。
②拆卸冷气进气管密封。
③拆卸发动机室2号左侧盖。
④拆卸空气滤清器进气口总成。
⑤拆卸2号逆变器支架。
⑥拆卸前保险杠总成。
⑦拆卸前保险杠能量吸收器。
⑧拆卸前保险杠加强件分总成。
⑨拆卸发动机罩锁总成。
⑩拆卸散热器上支架。
11拆卸散热器总成。
图2-105连接连接器

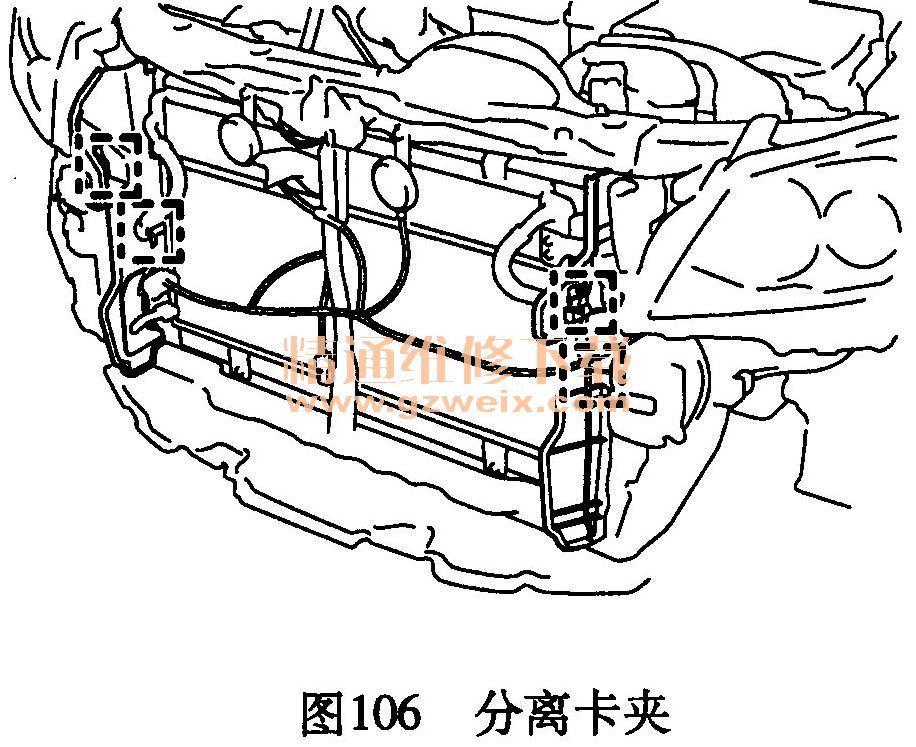

（a）分离2个卡夹并拆下散热器左侧导流板，如图106所示。

（b）分离2个卡夹并拆下散热器右侧导流板板，如图106所示。
（c）分离2个卡子并断开2根水软管，如图107所示。

（d）拆下6个螺栓和散热器总成，如图108所示。

2．安装
①安装散热器总成。
（a）用2个螺栓（A）安装散热器总成，如图108所示。
紧固力矩：5. 0N·m （51 kgf· cm, 44lbf - in）。
（b）用4个螺栓（B）安装散热器总成，如图108所示。
紧固力矩：9. 0N·m （92kgf·cm , 80lbf·in）。
（c）连接2根水软管并接合2个卡子，如图107所示。
（d）接合2个卡夹以安装散热器左侧导流板，如图106所示。
    （e）接合2个卡夹以安装散热器右侧导流板，如图106所示。
    ②安装散热器上支架。
    ③安装发动机罩锁总成。．
    ④安装前保险杠加强件分总成。
    ⑤安装前保险杠能量吸收器。
    ⑥安装前保险杠总成。
    ⑦安装2号逆变器支架。
    ⑧安装空气滤清器进气口总成。
    ⑨安装发动机室2号左侧盖。
    ⑩安装冷气进气管密封。
    11添加冷却液（逆变器）。
    12检查冷却液是否泄漏（逆变器）。
    13调节雾灯对光。

七、线束组
    1．拆卸
    ①拆卸带传动桥的发动机总成。
    ②拆卸燃油箱总成。
    ③拆卸后排座椅座垫总成。
    ④拆卸后排座椅头枕总成。
    ⑤拆卸后排中央座椅头枕总成。
    ⑥拆卸后排座椅靠背总成。
    ⑦拆卸2号上背板孔盖。
    ⑧拆卸行李箱前装饰罩。
    ⑨拆卸线束卡夹支架。
    ⑩拆卸蓄电池上托架分总成。
    11从HV蓄电池上断开电缆。

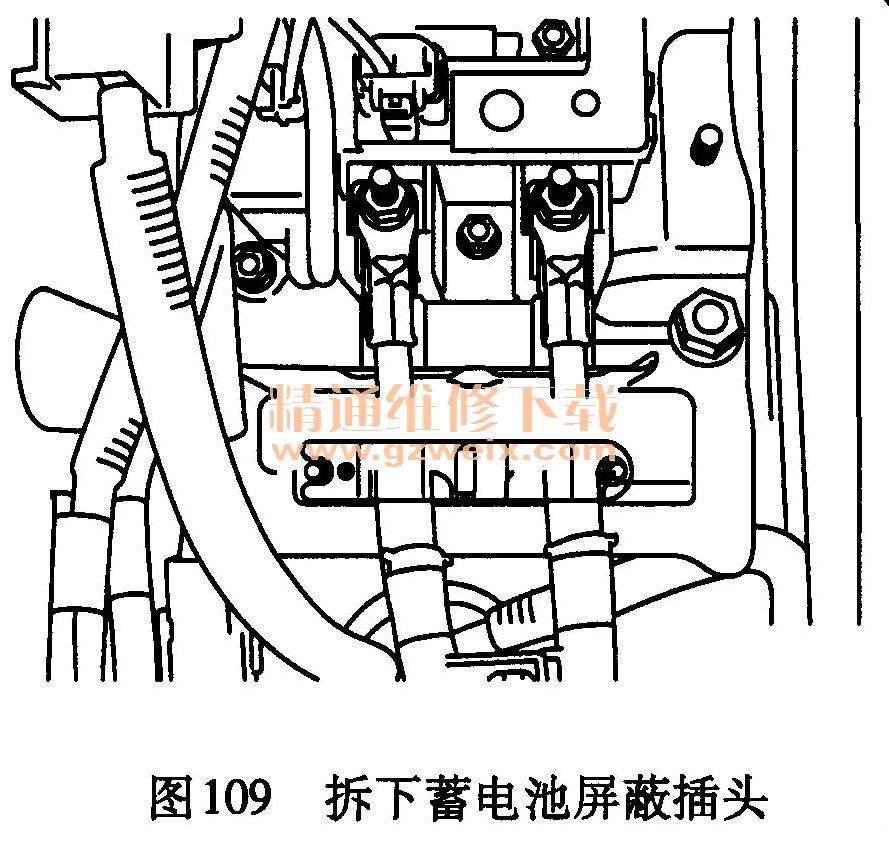

    （a）拆下蓄电池屏蔽插头，如图109所示。

    警告：佩戴绝缘手套。
    （b）拆下2个螺母，并断开线束组（高压电缆），如图110所示。

    警告：佩戴绝缘手套。
（c）分离2个卡爪，并拆下接线盒盖，如图111所示。

警告：佩戴绝缘手套。

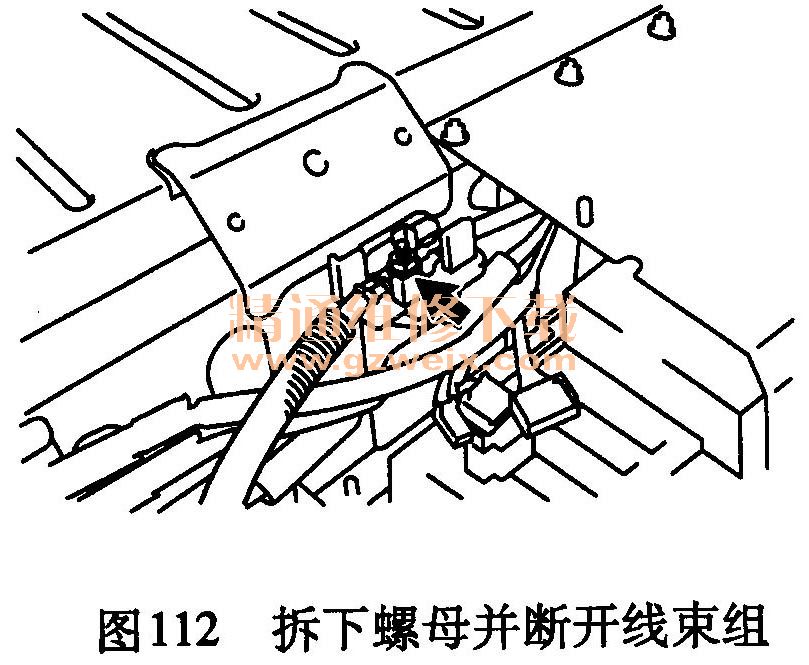

（d）拆下螺母并断开线束组（AMD电缆），如图112所示。

警告：佩戴绝缘手套。
（e）断开连接器（车厢侧），如图113所示。

警告：佩戴绝缘手套。

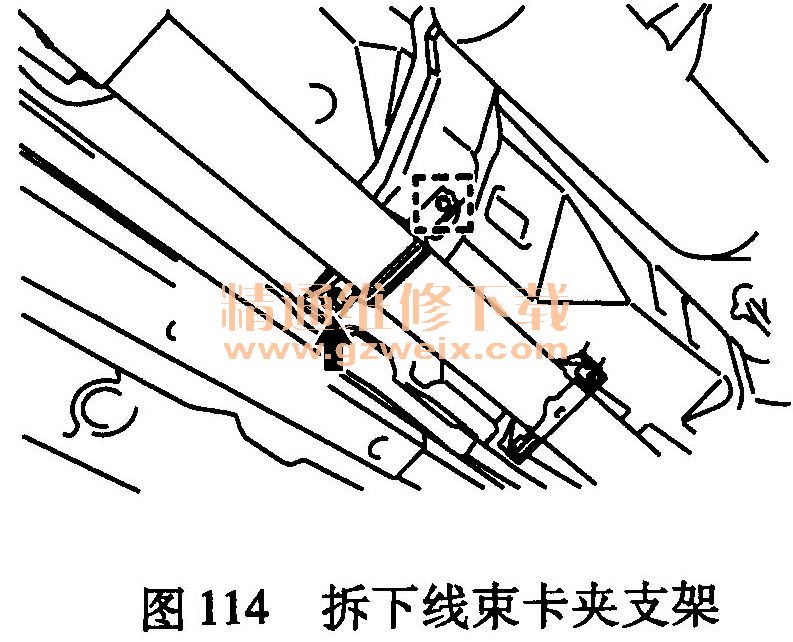

12拆下螺母、卡夹和线束卡夹支架，如图114所示。

提示：拆下卡子时，拆开卡子上的卡爪；卡子不可重复使用。
13拆卸线束组
（a）拆下螺母、分离卡爪，并断开线束组（AMD电缆）。
（b）·断开线束组（辅助蓄电池正极电缆），如图115所示。

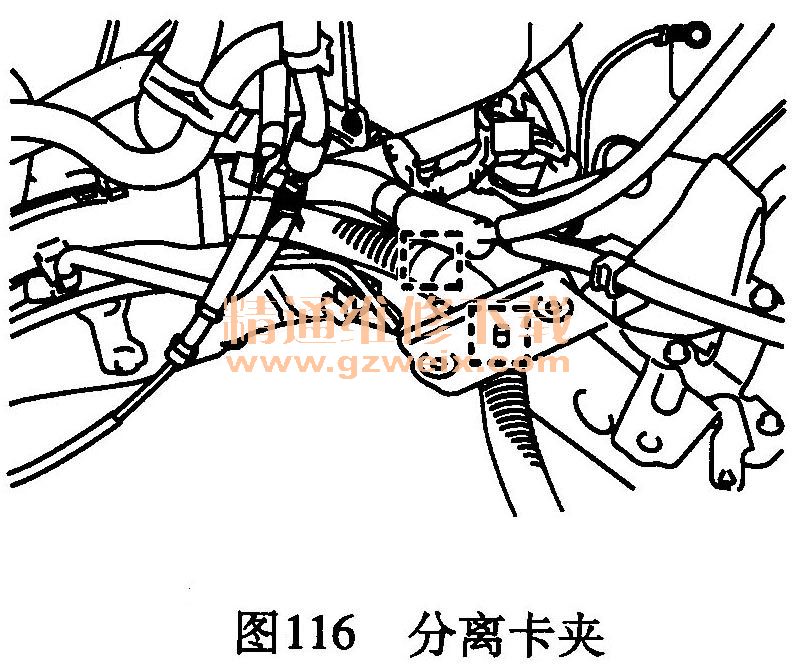

（d）分离2个卡夹，如图116所示。

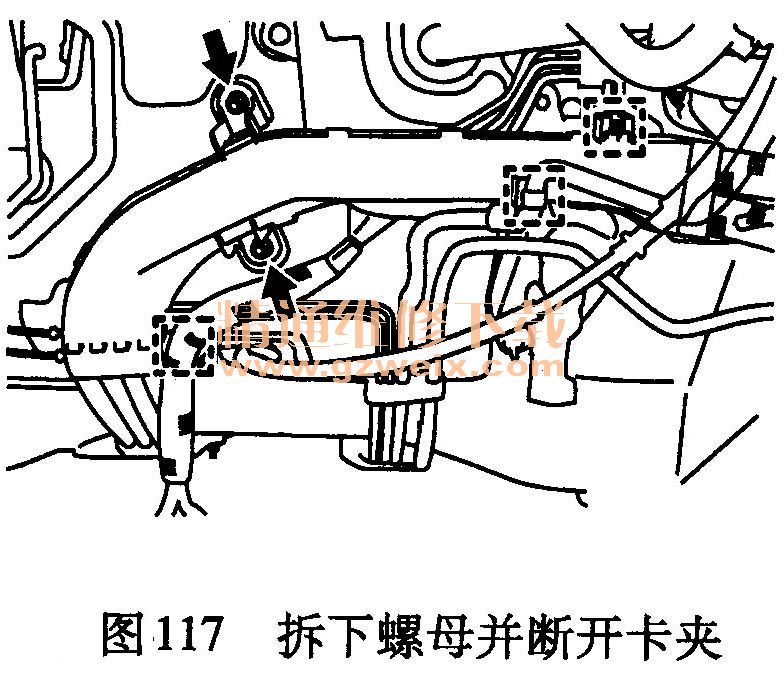

（e）拆下2个螺母，断开3个卡夹，如图117所示。

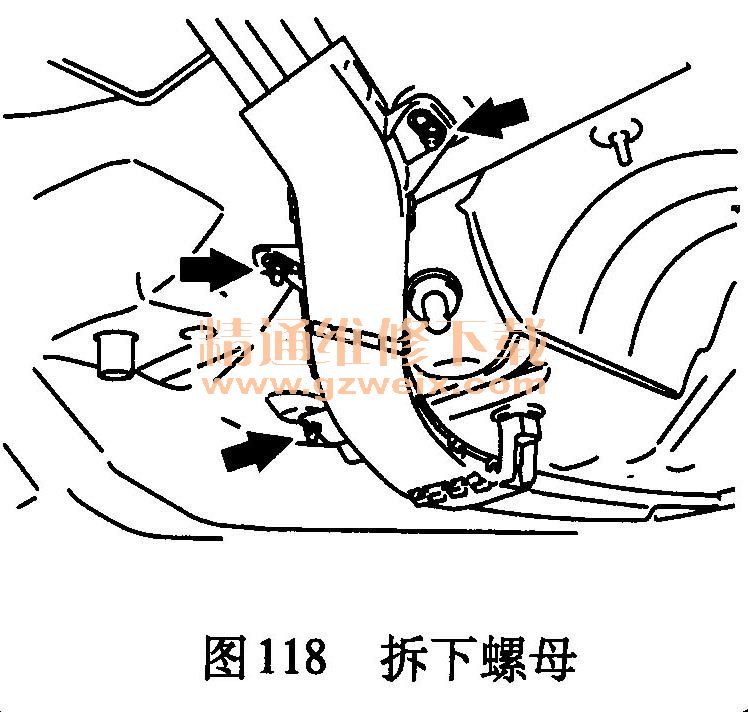

（f）拆下3个螺母，如图118所示。

（g）拆下2个螺栓和2个螺母，如图119所示。

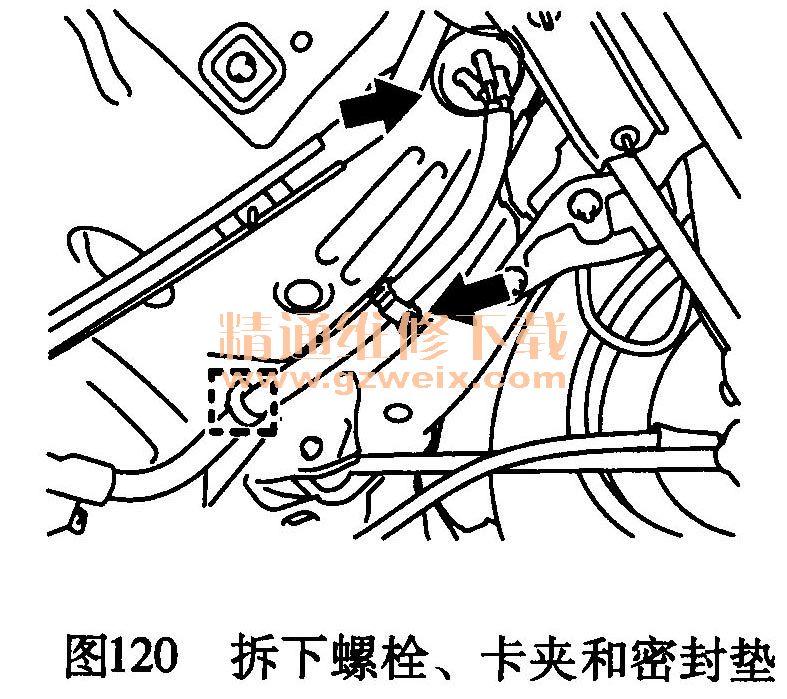

 （h）拆下螺栓、卡夹和密封垫，并拉出线束组，如图120所示。

 （i）拆下3个卡子和线束组，如图121所示。

提示：拆下卡子时，拆开卡子上的卡爪。卡子不可重复使用。

2．安装
①安装线束组。
（a）用3个新的卡子安装线束组，如图121所示。
（b）将线束组插入地板孔，如图122所示。

提示：箭头应指向车辆前部。

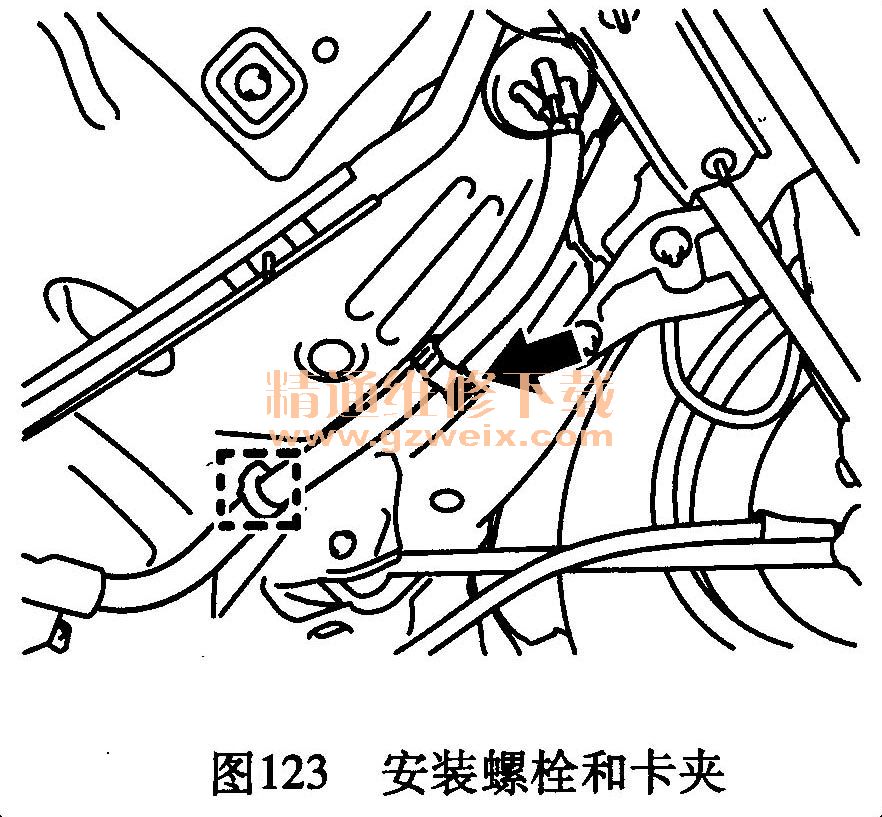

（c）安装螺栓和卡夹，如图123所示。

紧固力矩：8. 4N·m （85 kgf·cm 9 74lbf·in）。
 （d）安装2个螺栓和2个螺母，参见图119。
紧固力矩：8. 4N·m （85 kgf ·cm, 74lbf· in）
（e）安装3个螺母，参见图118。
紧固力矩：8.4N·m（85kgf·cm , 74lbf·in） 。
（f）安装2个螺母，参见图117。
紧固J]矩：8. 4N·m （85 kgf·cm , 74lbf·in） 。
（g）接合3个卡夹，参见图117。
（h）接合2个卡夹，参见图116。
（i）连接3个卡夹，参见图115。
（J）接合卡爪，并用螺母连接线束组（AMD电缆）。
紧固力矩：8. 4N·m （85 kgf·cm, 74lbf·in）。
（k）连接线束组（辅助蓄电池正极电缆）。
②用螺母和新卡夹安装线束卡夹支架，如图114所示。
紧固力矩：8. 4N·m （85 kgf ·cm, 741bf· in）。
③将电缆连接到HV蓄电池。
（a）连接连接器（车厢侧），如图113所示。
警告：佩戴绝缘手套。
（b）用螺母连接线束组（AMD电缆），如图112所示。
紧固力矩：9. 0N·m（92kgf· cm,80lbf·in）.
警告：佩戴绝缘手套。
（c）接合2个卡爪以安装接线盒盖，如图111所示。
警告：佩戴绝缘手套。
（d）用2个螺母连接线束组（高压电缆），如图110所示。
紧固力矩：9. 0N·m （92kgf· cm, 80lbf· in）,,
普告：佩戴绝缘手套。
（e）安装蓄电池屏蔽接头，如图124所示。

警告：佩戴绝缘手套。
注意：务必在正确的方向上安装蓄电池屏蔽接头。
④安装蓄电池上托架分总成。
⑤安装线束卡夹支架。
⑥安装行李箱前装饰罩。
⑦安装2号上背板孔盖。
⑧安装后排座椅靠背总成。
⑨安装后排中央座椅头枕总成。
⑩安装后排座椅头枕总成。
11安装后排座椅坐垫总成。
12安装燃油箱总成。
13安装带传动桥的发动机总成。
