四、混合动力车辆传动桥
1．拆卸
①拆卸带传动桥的发动机总成。
②拆卸动力阻尼器。
③拆卸前车架总成。
④拆卸前桥左半轴总成。
⑤拆卸前桥左半轴孔卡环。
⑥拆卸前桥右半轴总成。
⑦从混合动力车辆传动桥总成上拆下飞轮壳底罩，如图200所示。

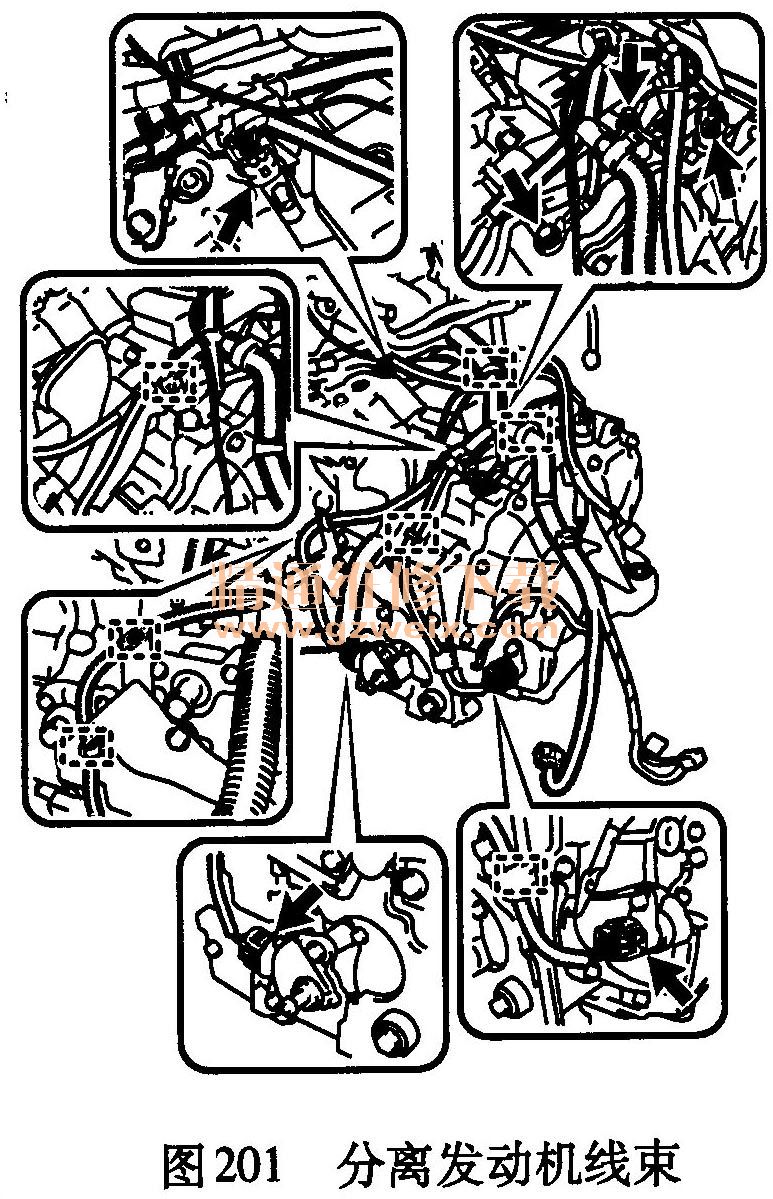

⑧分离发动机线束，如图201所示。

（a）拆下2个螺栓和2条搭铁线。
（b）断开7个线束卡夹。
（。）断开4个连接器。
（d）拆下3个螺栓和3个线束支架，如图202所示。

⑨拆下2个螺栓和变速器1号控制拉索支架，如图203所示。

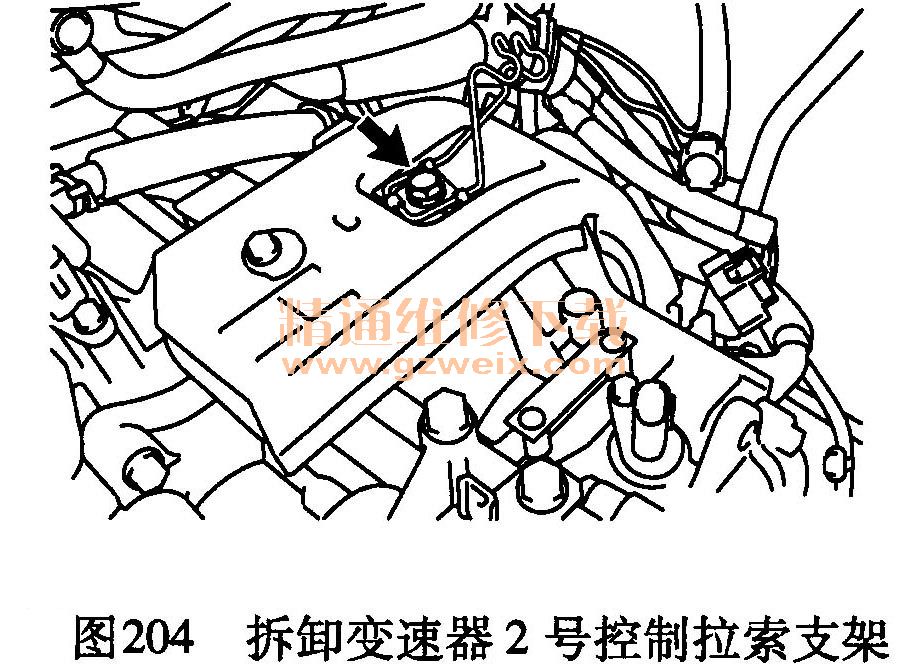

⑩拆下螺栓和变速器2号控制拉索支架，如图204所示。

11拆卸变速器3号控制拉索支架，如图205所示。

（a）拆下螺栓和变速器3号控制拉索支架。
（b）折下螺栓和HV逆变器保护装置。
12拆卸自动变速器盖。
（a）从混合动力传动桥上拆下螺栓，如图206所示。

（b）从自动变速器盖上断开3个线束卡夹，如图206所示。
（c）从混合动力传动桥上拆下2个螺栓和支架，如图206所示。
    （d）分离2个卡爪，并拆下变速器盖，如图207所示。

    （c）从混合动力传动桥上拆下2个螺栓、卡子和自动变速器盖，如图208所示。

    13拆下HV传动桥质量阻尼器和衬垫。
    14拆下2个变速器油泵盖螺塞和2个O形圈。

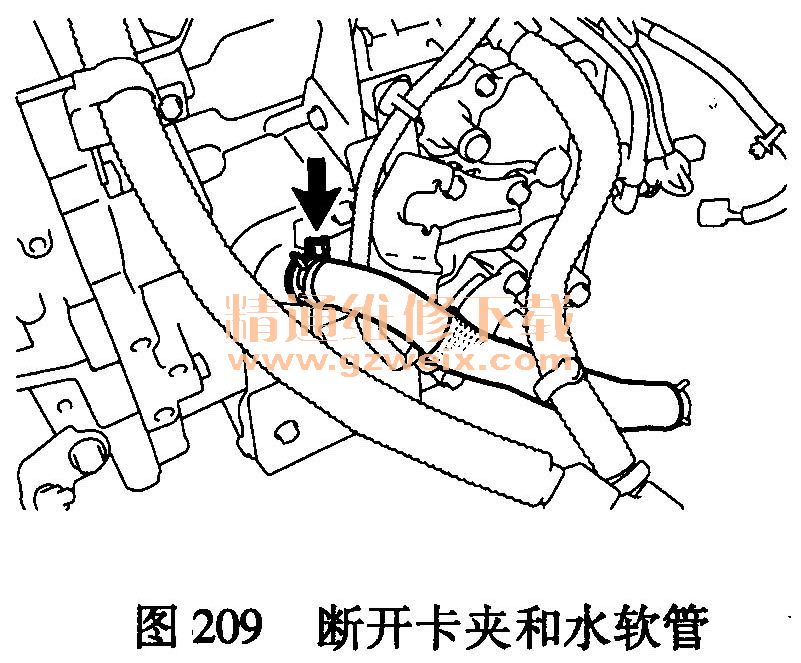

    15从混合动力传动桥上断开卡夹和水软管，如图209所示。

    16拆下3个螺栓和发动机悬置支架，如图210所示。

17拆卸混合动力车辆传动桥总成
（a）拆下9个螺栓，如图211所示。

    （b）分离并拆下混合动力车辆传动桥。
    注意：不要在传动桥总成和发动机之间过度撬动，以防止损坏锁销。

   2．安装
    ①安装混合动力车辆传动桥总成
    （a）确保锁销安装在发动机上。

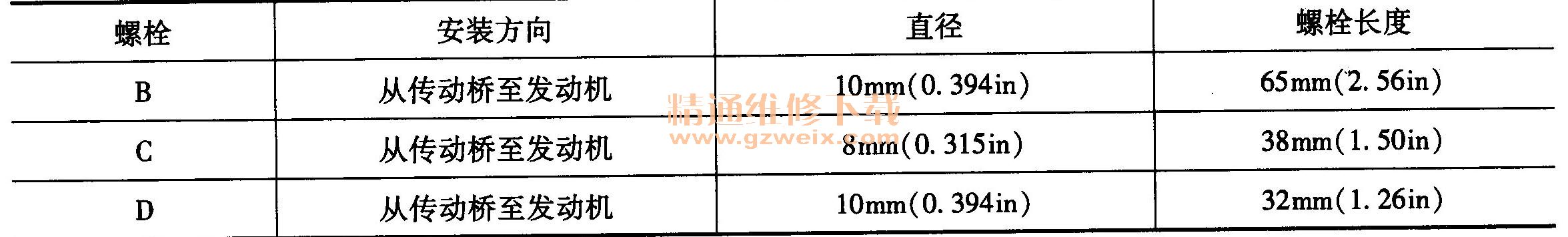

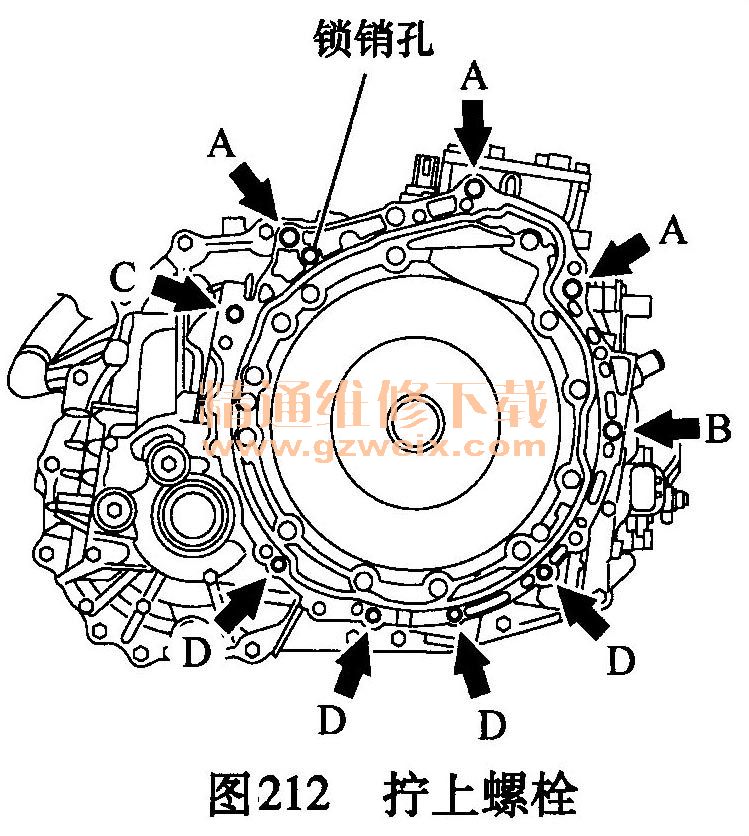

    （b）根据图212所示，用9个螺栓将混合动力车辆传动桥安装到发动机上，各螺栓的安装标准见表23。



    紧固力矩：
螺栓A：64N·m （653 kgf·cm , 47 Ibf·ft ）。
螺栓B：46N·m （469kgf·cm , 34lbf·ft ）。
螺栓C：28N·m （286 kgf·cm ,21lbf·ft ）。
螺栓D：44N·m （450kgf·cm，,33lbf·ft ）。

注意：不要用力撬动混合动力车辆传动桥总成；不要在花键或输入轴上涂抹润滑脂。

②用3个螺栓安装发动机前悬置支架。
紧固力矩：64N·m（653kgf·cm , 47lbf·ft）。
③用卡夹安装水软管。
④安装2个新O形圈和2个变速器油泵盖螺塞。
紧固力矩：27N·m （275 kgf·cm, 20lbf·ft）。
⑤安装新衬垫和HV传动桥质量阻尼器。
紧固力矩：39N·m （398 kgf·cm, 29lbf·ft）。
⑥安装自动变速器盖。
（a）用2个螺栓和卡子安装自动变速器盖。
紧固力矩：7. 0N·m（71kgf·cm , 62lbf·in）。
（b）接合2个卡爪以安装变速器盖。
（c）用2个螺栓安装支架。
紧固力矩：8. 0N·m （82kgf·cm, 71lbf·in）。
（d）用螺栓和3个卡夹连接线束。
紧固力矩：8. 0N·m（82kgf·cm,71lbf·in）
⑦安装变速器3号控制拉索支架。
（a）用螺栓安装HV逆变器保护装置。
紧固力矩：10N·m （102 kgf·cm, 7lbf·ft）。
（b）用螺栓安装变速器3号控制拉索支架。
紧固力矩：14N·m （143 kgf·cm ,10lbf·ft）
⑧用螺栓安装变速器2号控制拉索支架。
紧固力矩：12N·m （120kgf·cm, 9lbf·ft）。
⑨用2个螺栓安装变速器1号控制拉索支架。
紧固力矩：12N·m （120kgf·cm , 9lbf·ft）。
⑩连接发动机线束。
（a）用3个螺栓安装3个支架。
紧固力矩：8. 4N·m（86kgf·cm,74lbf·in）。
（b）连接4个连接器。
（c）连接7个线束卡夹。
（d）用2个螺栓安装2条搭铁线。
紧固力矩：12N·m （120kgf·cm, 9lbf·ft）。
11将飞轮壳底罩安装到混合动力车辆传动桥总成上。
12安装前桥右半轴总成。
13安装前桥左半轴孔卡环。
14安装前桥左半轴总成。
15安装前车架总成。
16安装动力阻尼器。
17安装带传动桥的发动机总成。
