八、加速踏板拉杆
1．拆卸

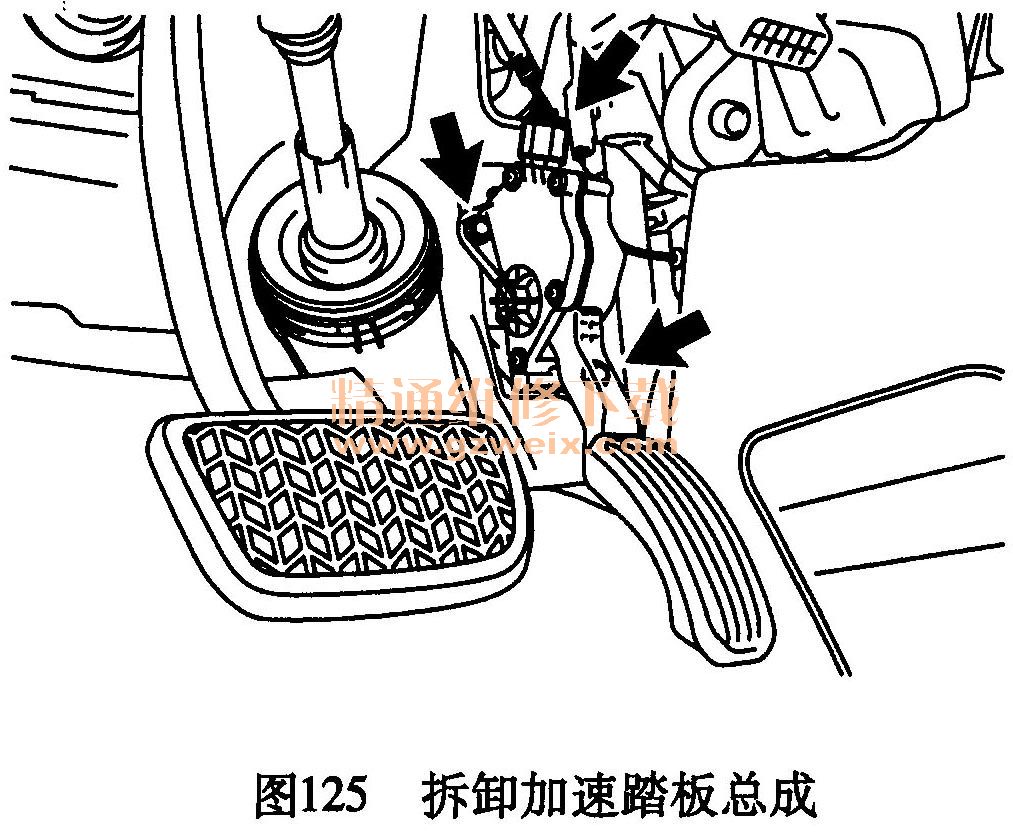

拆卸加速踏板总成，如图125所示。

（a）断开加速踏板位置传感器连接器。
（b）拆下2个螺栓和加速踏板总成。
2．安装
安装加速踏板总成，如图125所示。
注意：避免加速踏板总成受到物理冲击；不要拆解加速踏板总成。
（a）用2个螺栓安装加速踏板总成。
紧固力矩：5. 4N·m （55 kgf·cm,48lbf·in）。
（b）连接加速踏板位置传感器连接器。

九、前断路器传感器
1．拆卸

①拆卸带转换器的逆变器总成
②从带转换器的逆变器上拆下2个螺栓和1号断路器传感器，如图126所示。

2．检查
检查1号断路器传感器，如图127所示。根据表12中的值测量电阻。

    3．安装
    ①用2个螺栓将1号断路器传感器安装到带转换器的逆变器上，如图126所示。
紧固力矩：8.5N·m （87 kgf·cm, 75lbf· in）。

②安装带转换器的逆变器总成。

    十、检查IGCT继电器

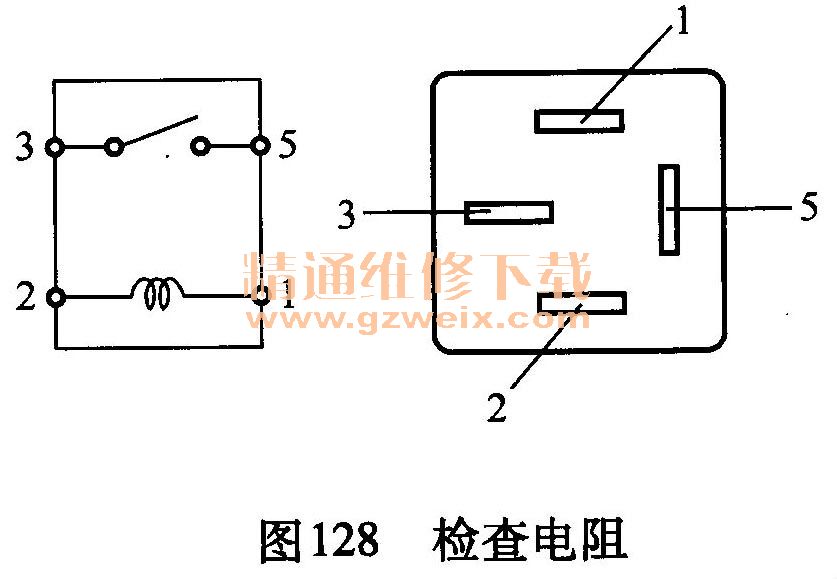

    检查IGCT继电器电阻，如图128所示。使用欧姆表测量端子之间的电阻，标准值见表13。

如果结果不符合规定，则更换继电器。

一、混合动力蓄电池系统
1．混合动力蓄电池系统图

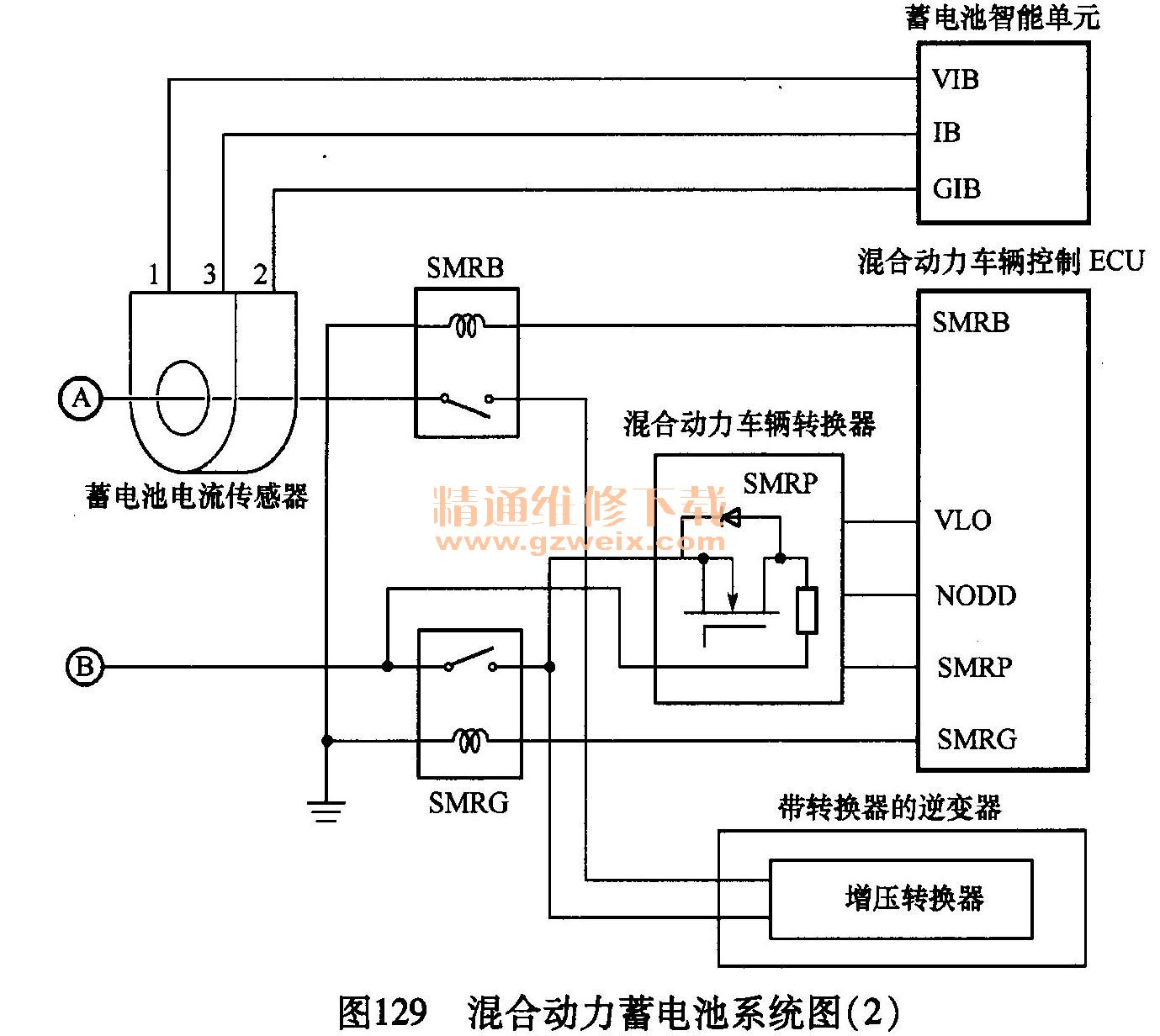

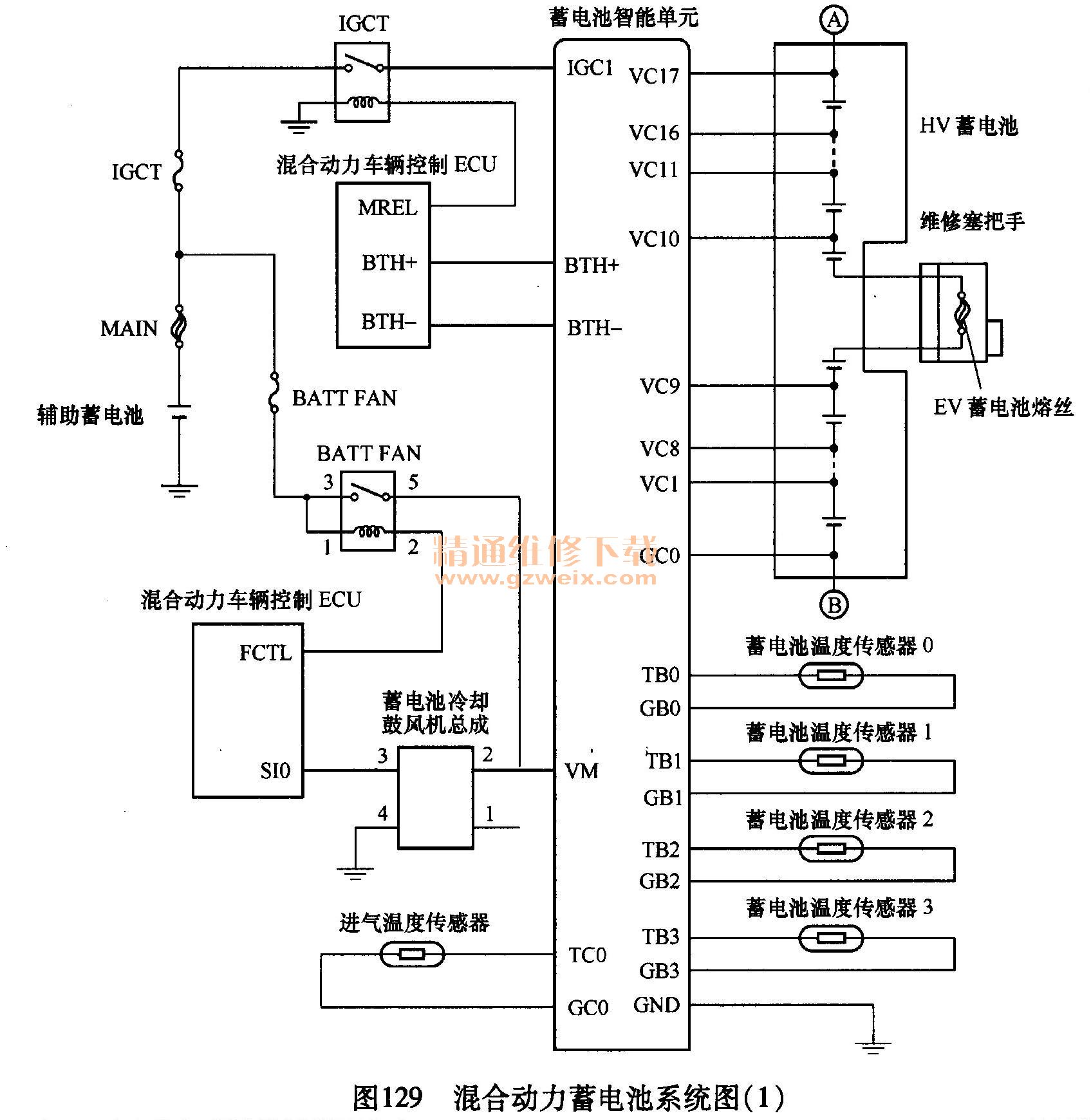

混合动力蓄电池系统图如图129所示。

2．混合动力蓄电池系统ECU端子
混合动力蓄电池系统ECU端子如图130所示。

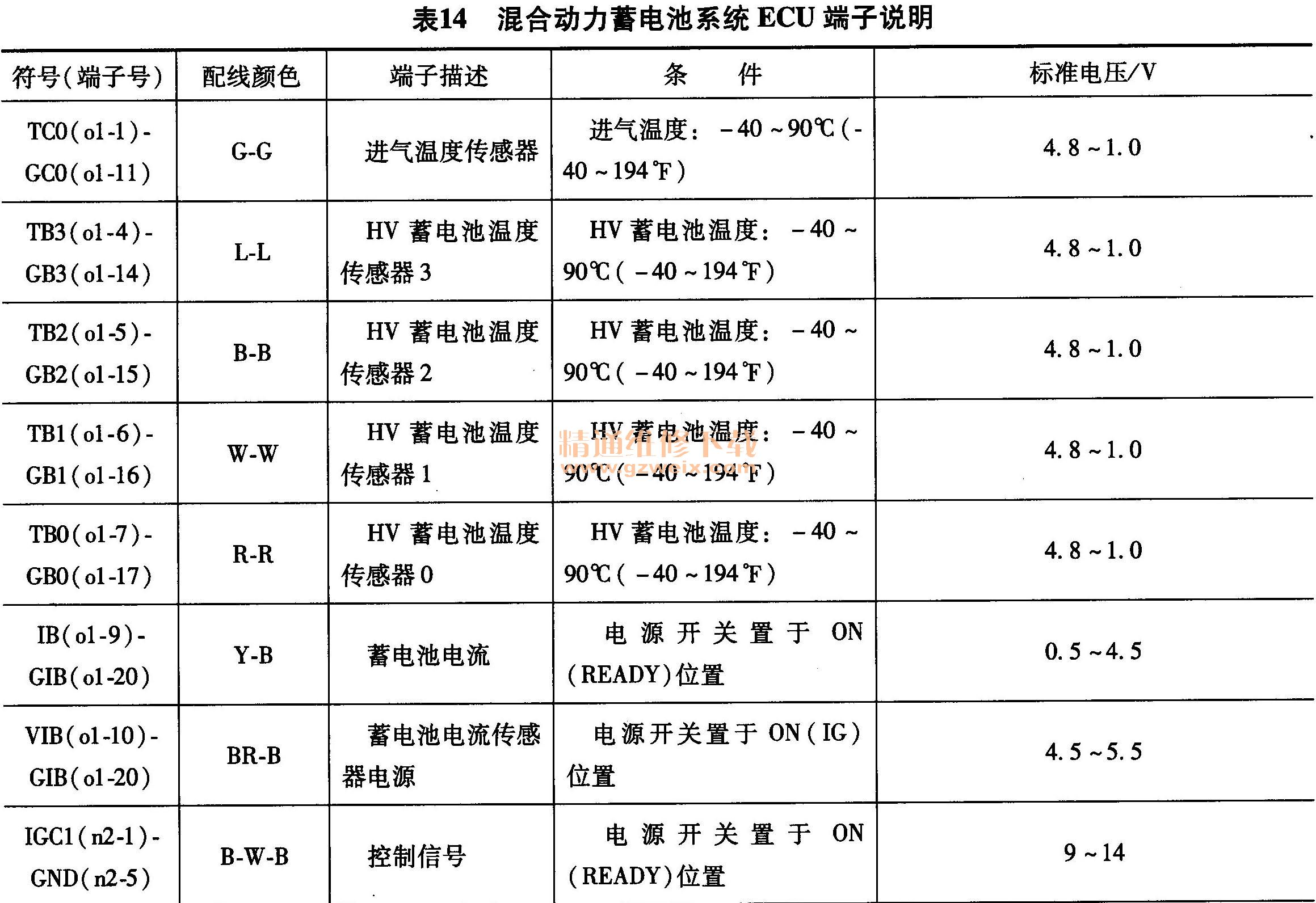

混合动力蓄电池系统ECU端子说明见表14。

3．故障码诊断表
故障码诊断表见表15。

二、HV蓄电池
1．拆卸
警告：在拆卸过程中必须佩戴绝缘手套。

    ①检查DTC。
    注意：在蓄电池内执行拆卸或安装工作前，确认未输出POAA6混合动力蓄电池电压系统绝缘故障）。如果输出此DTC，则首先执行此DTC的故障排除程序。
    ②松开2个卡爪并拆下行李箱装饰检修孔盖。
    ③从蓄电池负极端子上断开电缆，如图131所示。

    注意：断开并重新连接电缆后，某些系统需要初始化。
④拆卸维修塞把手。
⑤拆卸发动机室2号左侧盖。
⑥拆卸连接器盖总成。
⑦检查端子电压。
⑧安装连接器盖总成。
⑨安装发动机室2号左侧盖。
⑩拆卸行李箱地板垫。
11拆卸备胎罩卡夹。
12拆卸备胎罩总成。
13拆卸行李箱1号装饰钩。
14拆卸后地板装饰板。
15拆卸行李箱后装饰罩。
16拆卸行李箱左侧内装饰罩。
17拆卸后窗台板装饰板总成。
18拆下2个卡子和2号上背板孔盖，如图132所示。


19拆下3个卡子和行李箱前装饰罩，如图133所示。

20拆卸1号HV蓄电池进气管。
21拆卸2号HV蓄电池进气管。
22拆卸蓄电池冷却鼓风机总成。
23拆卸5号HV蓄电池进气管。
24拆卸3号HV蓄电池进气管，如图134所示。

25拆下2个卡子和4号HV蓄电池进气管，如图135所示。

26拆卸2号HV蓄电池排气管。
27拆卸线束卡夹支架。
28拆卸蓄电池上托架分总成。
29断开线束组。
30安装备胎罩总成。
31安装备胎罩卡夹。
32安装行李箱地板垫。
33拆卸HV蓄电池。

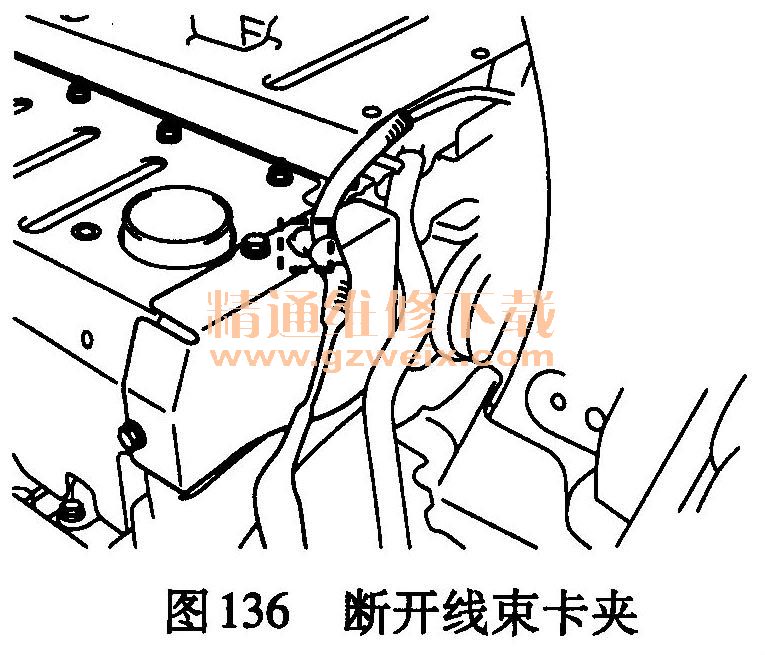

（a）从1号蓄电池盖上断开线束卡夹，如图136所示。

（b）分离2个卡爪，并拆下接线盒盖，如图111所示。
（c）拆下螺母并断开线束组（AMD电缆），如图112所示。
（d）断开蓄电池组线束连接器，如图137所示。

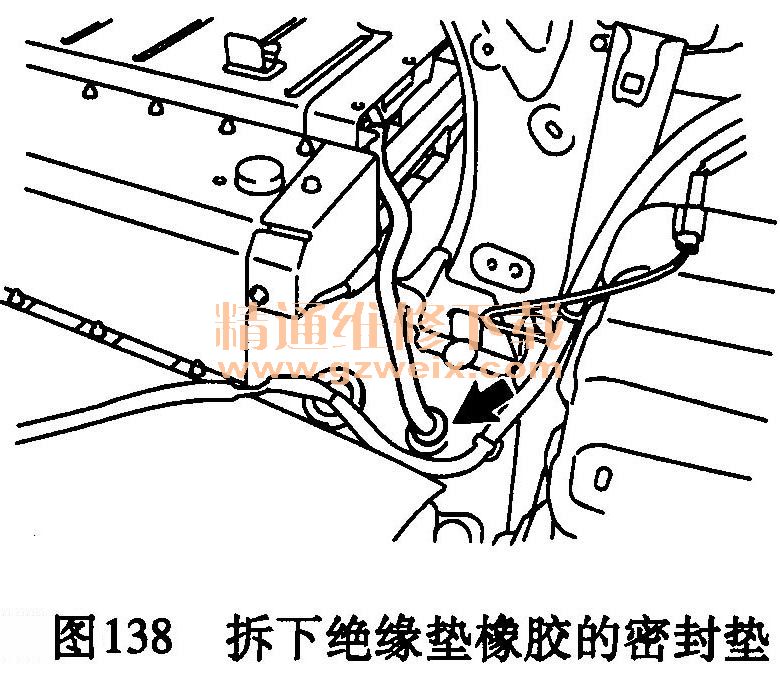

    （e）拆下蓄电池绝缘垫橡胶的密封垫，如图138所示。

    （f）从HV蓄电池上拆下4个螺栓，如图139所示。

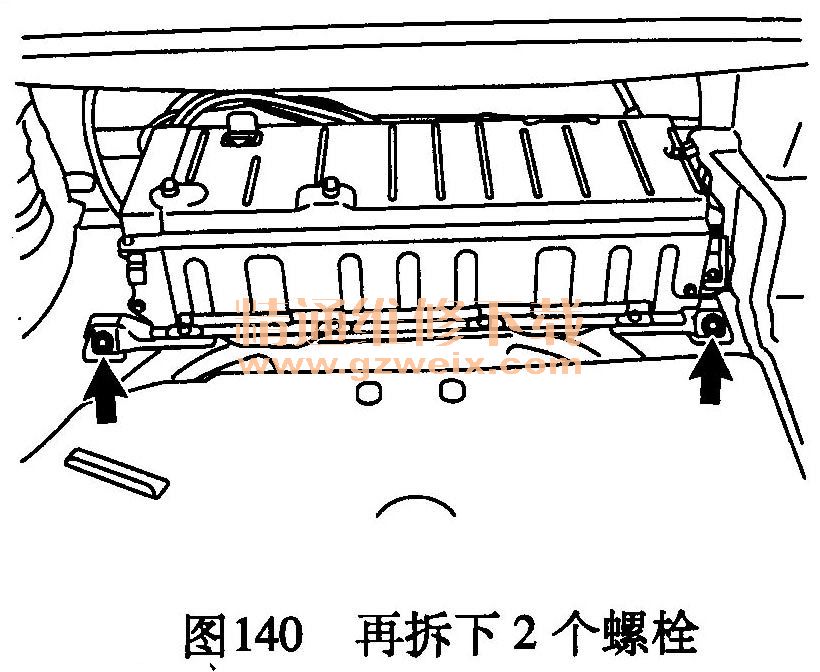

    （g）从RV蓄电池上拆下2个螺栓，如图140所示。

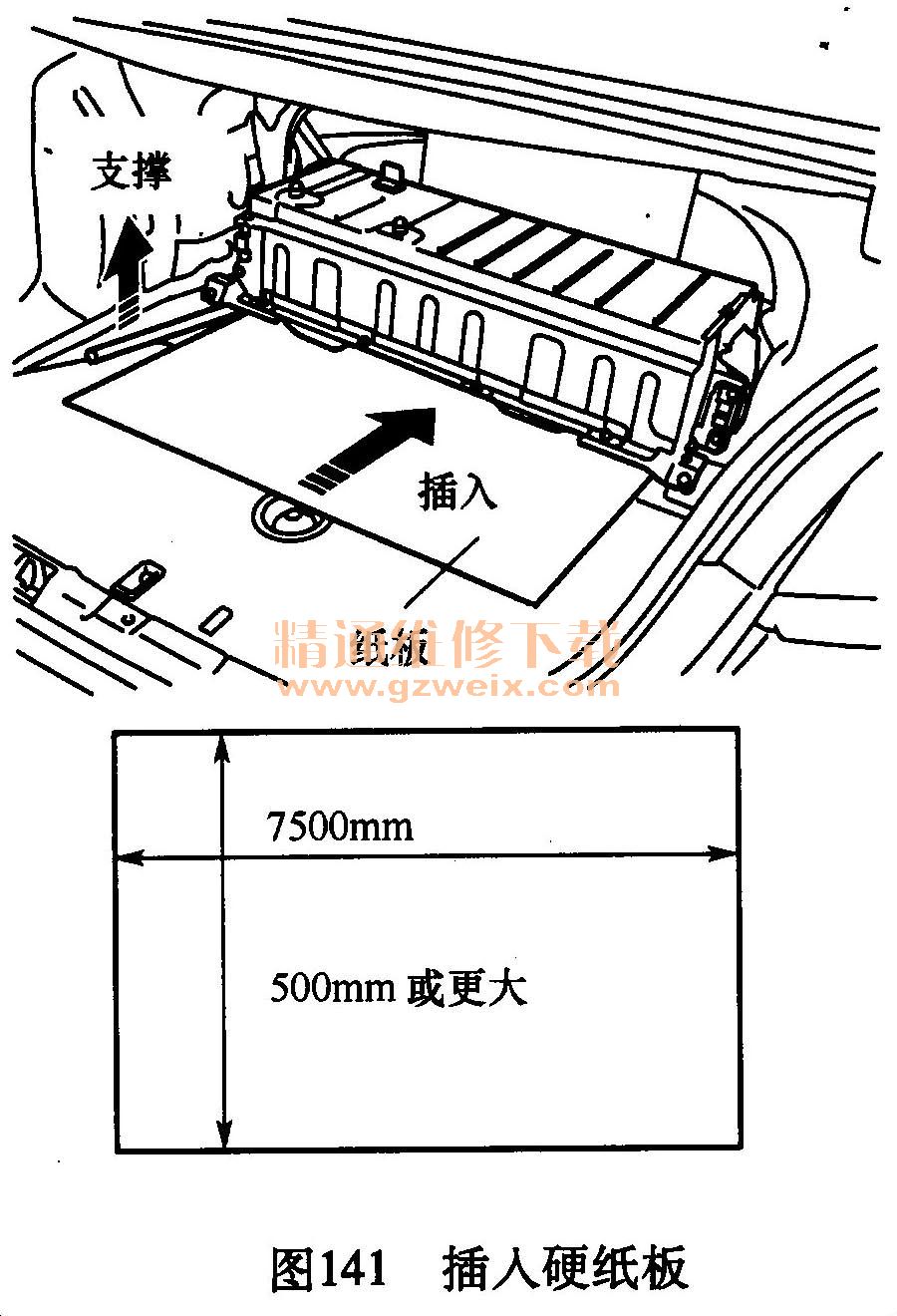

    （h）准备一张750mm （2. 46ft） x 500mm （1. 64ft ）或更大的硬纸板，如图141所示。

    （i）用扒胎棒支撑HV蓄电池，插入硬纸板直到不能插入为止。
    注意：移动蓄电池或其他零件时，用绝缘胶带捆绑线束组以防缠绕。

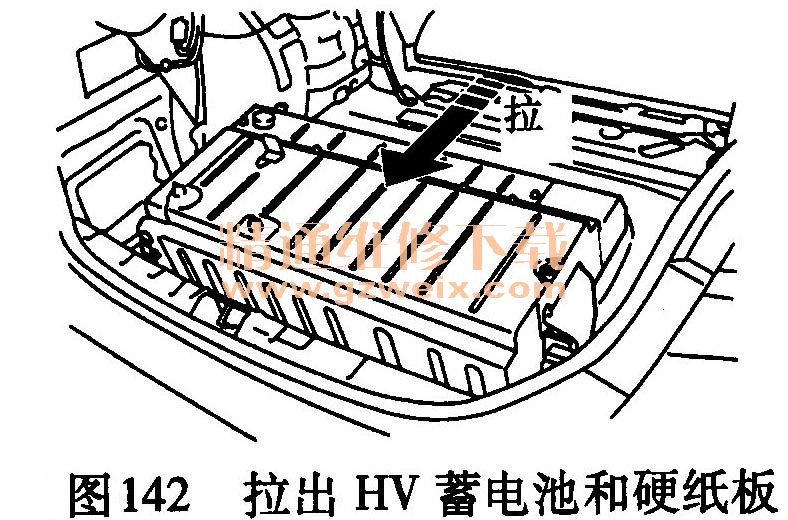

（j）将HV蓄电池和硬纸板拉向车辆后部，如图142所示。

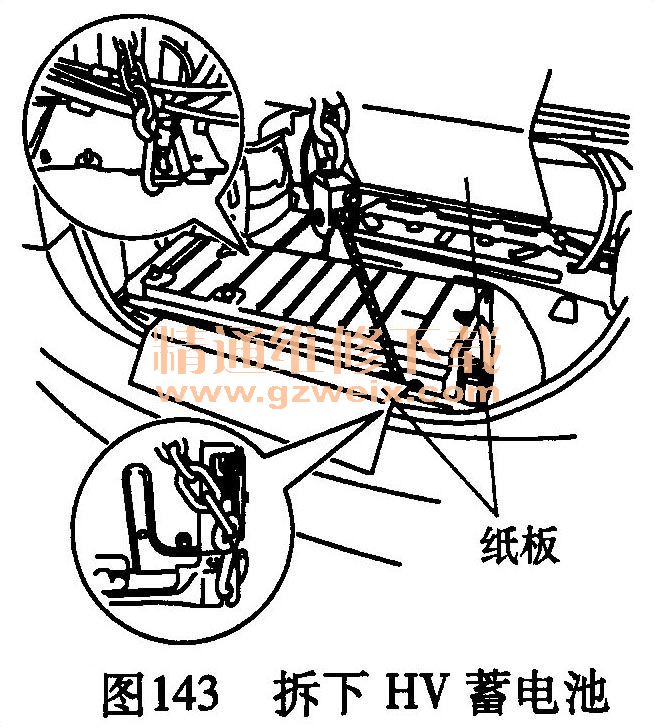

 （k） HV蓄电池后端倾斜45°时，用发动机吊链装置拆下HV蓄电池，如图143所示。

注意：用硬纸板或其他类似材料以保护HV蓄电池和车身免受损坏。

34拆卸1号蓄电池盖。
35拆卸5号蓄电池托架面板。
36拆卸1号HV蓄电池排气管。
37拆卸噪声滤波器电容器。
38拆卸HV继电器总成。
39拆卸蓄电池智能单元。
40拆卸混合动力车辆转换器。

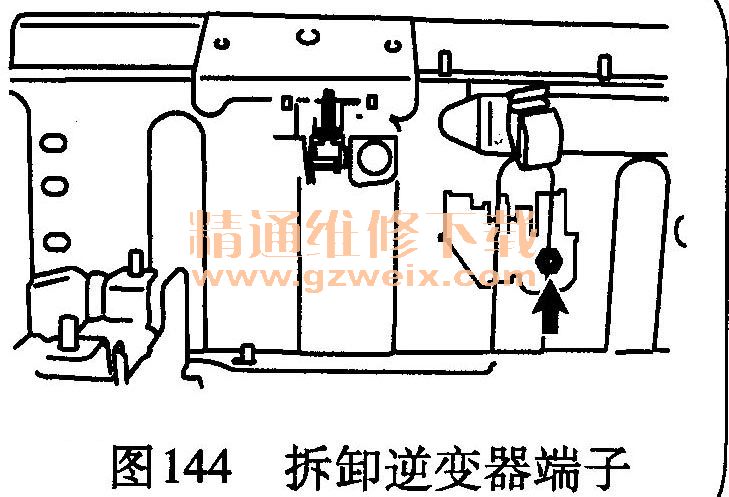

41从HV蓄电池上拆下螺母和逆变器端子，如图144所示。

    42拆卸蓄电池绝缘垫橡胶
    （a）拆下3个螺栓、螺母和蓄电池托架支架，如图145所示。

    （b）拆下蓄电池绝缘垫橡胶，如图146所示。

    2．安装
    警告：在安装过程中注意佩戴绝缘手套。
    ①安装蓄电池绝缘垫橡胶
    （a）安装蓄电池绝缘垫橡胶，如图146所示。
（b）用3个螺栓和螺母安装蓄电池托架支架，如图145所示。
紧固力矩：8. 0N·m （82 kgf·cm, 71lbf·in）。
②用螺母将逆变器端子安装到HV蓄电池上，参见图144。
紧固力矩：8. 0N·m（82kgf·cm,71lbf·in） 。
    ③安装混合动力车辆转换器。
    ④安装蓄电池智能单元。
    ⑤安装HV继电器总成。
    ⑥安装噪声滤波器电容器。
    ⑦安装1号HV蓄电池排气管。
    ⑧安装5号蓄电池托架面板。
    ⑨安装1号蓄电池盖。
    ⑩安装HV蓄电池。
    （a）在行李箱内放一张硬纸板，如图147所示。

    （b） HV蓄电池后端倾斜45°时，用发动机吊链装置安装HV蓄电池。
    注意：用硬纸板或其他类似材料以保护HV蓄电池和车身免受损坏。
 （c）将HV蓄电池和硬纸板推向车辆前部，如图148所示。

注意：将孔的位置与HV蓄电池固定螺栓对正。
用扒胎棒支撑HV蓄电池并将硬纸板拉出，如图149所示。

将2个螺栓安装到HV蓄电池上，参见图140。

紧固力矩：19N·m （194kgf· cm,14lbf·ft）。
（f）将4个螺栓安装到HV蓄电池上，参见图139。
    紧固力矩：19N·m （194kgf·cm, 14lbf ·ft ）

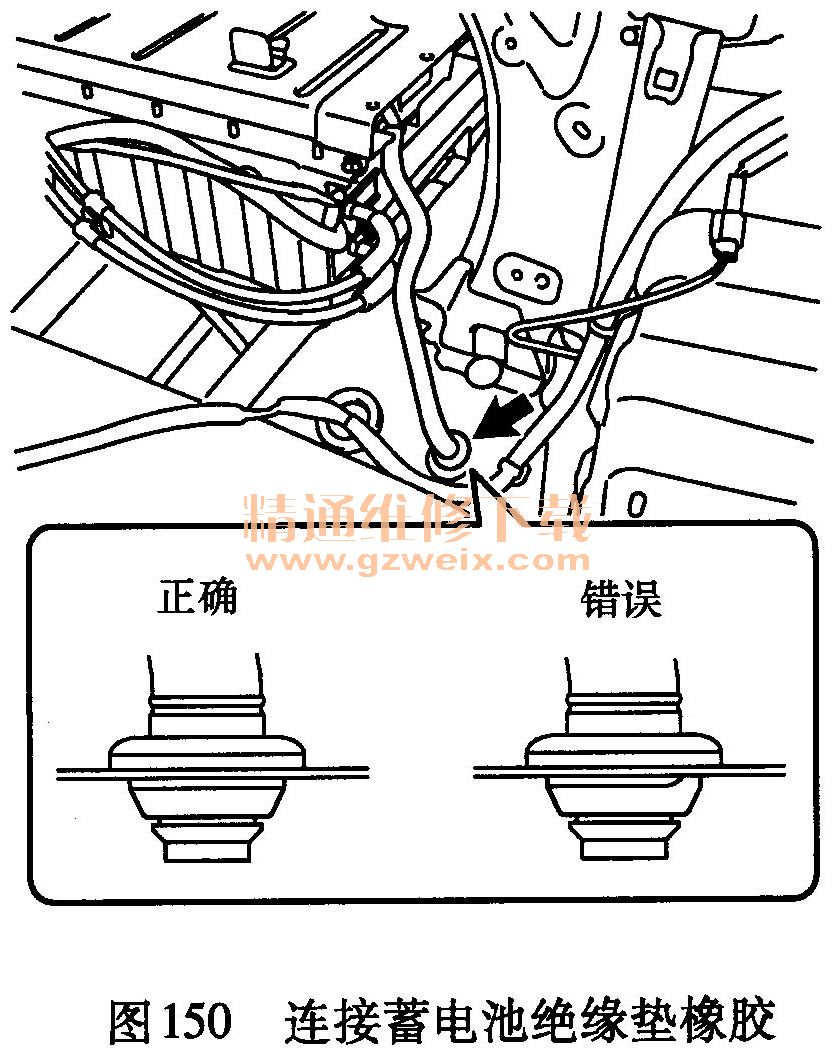

    （g）用密封垫连接蓄电池绝缘垫橡胶，如．图150所示。

    注意：安装密封垫后，确保密封垫与车身之间无间隙。
    （h）连接蓄电池组线束连接器，参见图137。
    （i）用螺母连接线束组（AMD电缆），参见图112。
    紧固力矩：9. 0N·m （92kgf·cm, 80lbf·in）.
    （J）接合2个卡爪以安装接线盒盖，参见图111。
    （k）将线束卡夹连接到1号蓄电池盖，参见图136。
11拆卸行李箱地板垫。
12拆卸备胎罩卡夹。
13拆卸备胎罩总成。
14连接线束组。
15安装蓄电池上托架分总成。
16安装线束卡夹支架。
17安装2号HV蓄电池排气管。
18用4个卡子安装4号HV蓄电池进气管，参见图135。
19安装3号HV蓄电池进气管，参见图134。
20安装5号HV蓄电池进气管。
21安装蓄电池冷却鼓风机总成。
22安装2号HV蓄电池进气管。
23安装1号HV蓄电池进气管。
24用3个卡子安装行李箱前装饰罩，参见图133。
25用2个卡子安装2号上背板孔盖，参见图132。
26安装后窗台板装饰板总成。
27安装行李箱左侧内装饰罩。
28安装行李箱后装饰罩。
29安装后地板装饰板。
30安装行李箱1号装饰钩。
31安装备胎罩总成。
32安装备胎罩卡夹。
33安装行李箱地板垫。
34安装维修塞把手。
35将电缆连接到蓄电池负极端子上。
注意：断开并重新连接电缆后，某些系统需要初始化。
36用2个卡爪安装行李箱装饰检修孔盖，参见图131。
