三、蓄电池智能单元
1．拆卸
警告：在拆卸过程中必须佩戴绝缘手套。
①拆卸HV继电器总成。
②拆卸蓄电池智能单元。

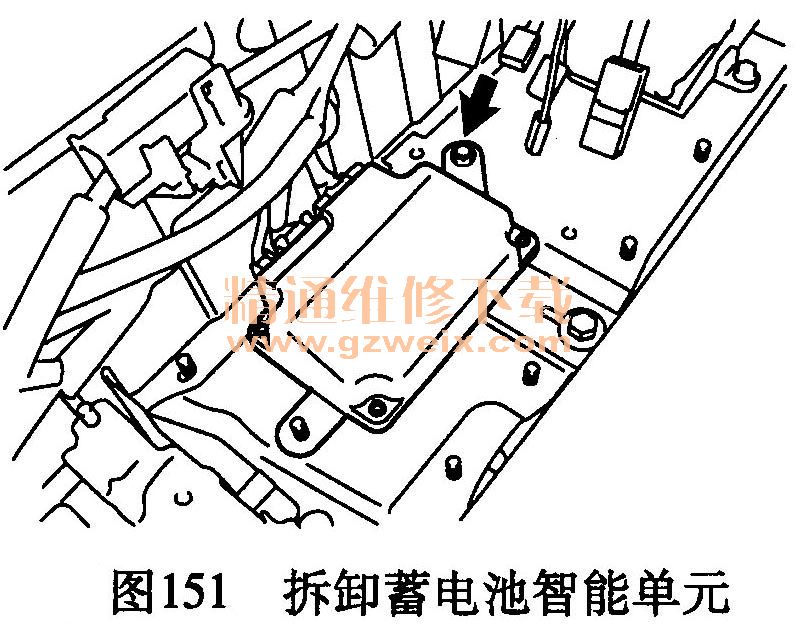

（a）拆下螺栓和蓄电池智能单元，如图151所示。

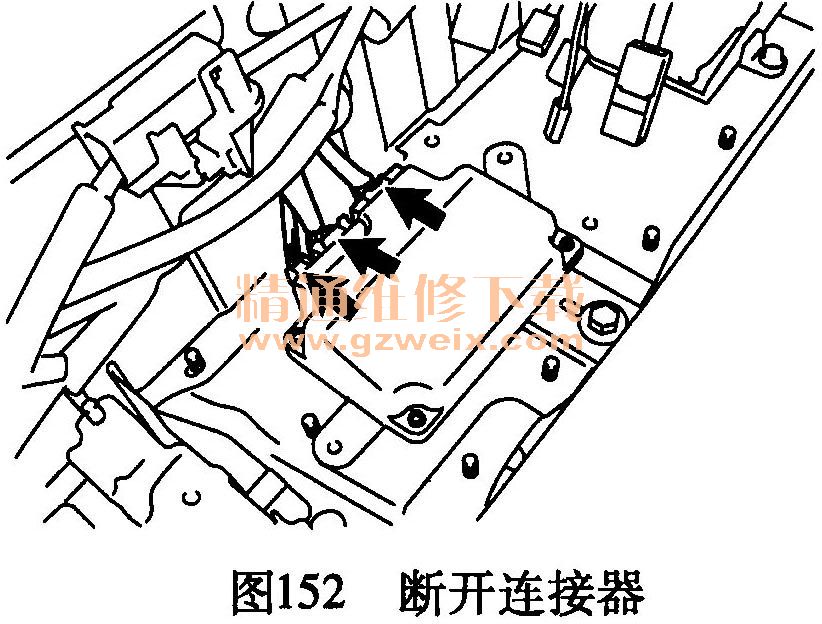

（b）从蓄电池智能单元上断开3个连接器，如图152所示。

2．安装
警告：在拆卸过程中必须佩戴绝缘手套。
①安装蓄电池智能单元。
（a）将3个连接器连接到蓄电池智能单元上，参见图152。
（b）用螺母安装蓄电池智能单元。
紧固力矩：8. 0N·m （82 kgf·cm, 71lbf·in）。
②安装HV继电器总成。

四、HV继电器总成
1．拆卸

警告：在拆卸到HV蓄电池过程中佩戴绝缘手套。
①检查故障码。
②拆卸行李箱装饰检修孔盖。
③从蓄电池负极端子上断开电缆。
注意：断开并重新连接电缆后，某些系统需要初始化。
④拆卸维修塞把手。
⑤拆卸发动机室2号左侧盖。
⑥拆卸连接器盖总成。
⑦检查端子电压。
⑧安装连接器盖总成。
⑨安装发动机室2号左侧盖。
⑩拆卸后排座椅坐垫总成。
11拆卸后排座椅头枕总成。
12拆卸后排中央座椅头枕总成。．
13拆卸后排座椅靠背总成。
14拆卸2号上背板孔盖。
15拆卸行李箱前装饰罩。
16拆下卡子和5号HV蓄电池进气管，如图153所示。

17拆卸线束卡夹支架。

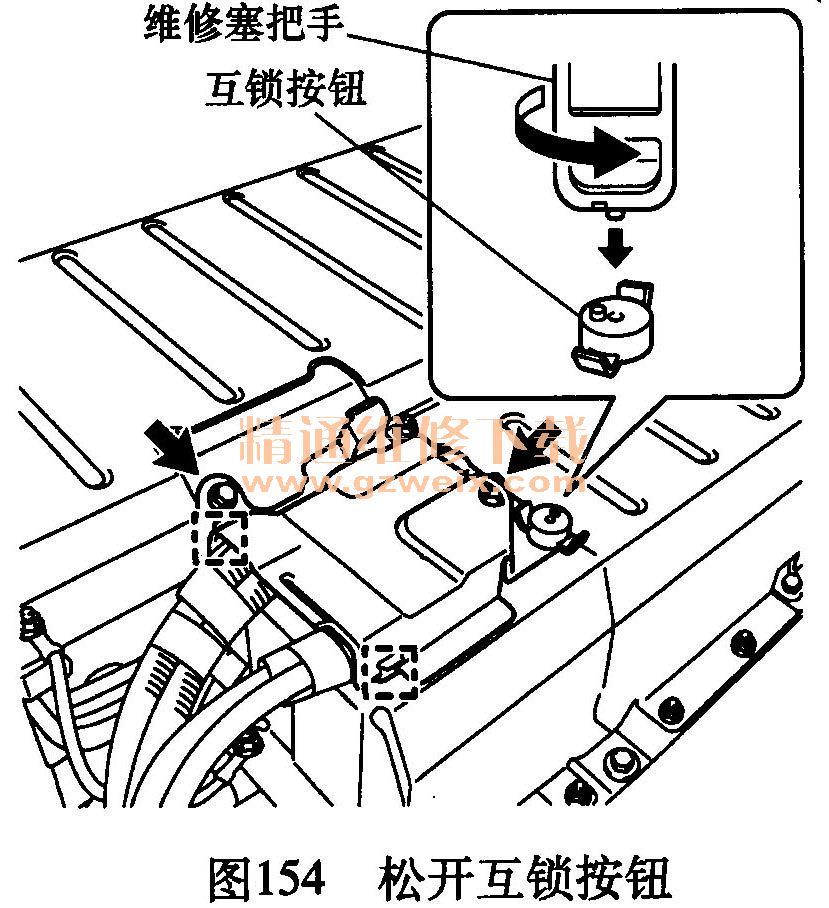

（ a）用维修塞把手松开互锁按钮，如图154所示。

（b）拆下螺栓、螺母和线束卡夹支架。
（c）分离2个线束卡夹。
⑩拆卸蓄电池上托架分总成。

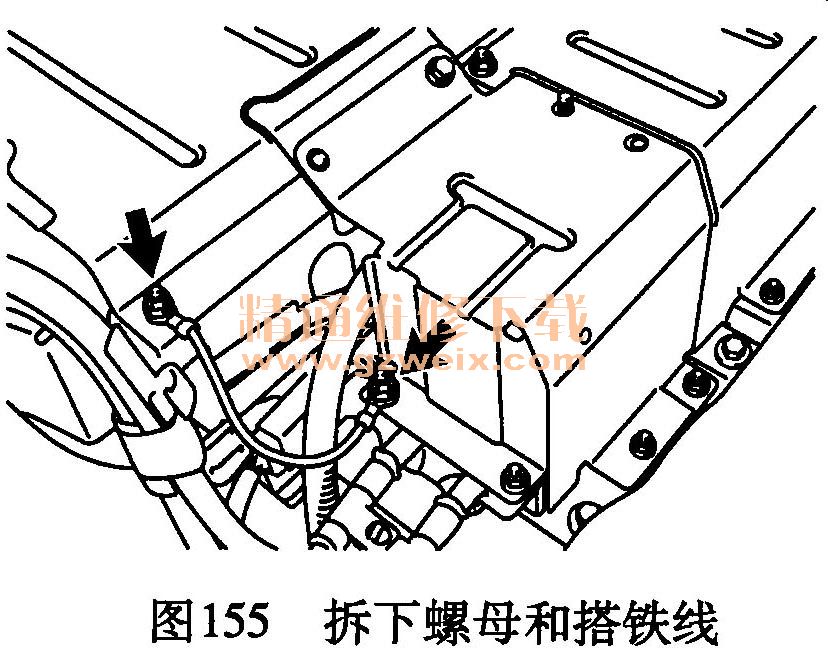

（ a）拆下2个螺母和搭铁线，如图155所示。

（b）拆下3个螺母、螺栓和蓄电池上托架分总成，如图156所示。

19断开线束组。
（ a）拆下蓄电池屏蔽插头，参见图109。
 （b）拆下2个螺母，并断开线束组（高压电缆），参见图110。
20拆下3个螺栓、卡夹和1号蓄电池盖，如图157所示。

21拆下11个螺母和5号蓄电池托架面板，如图158所示。

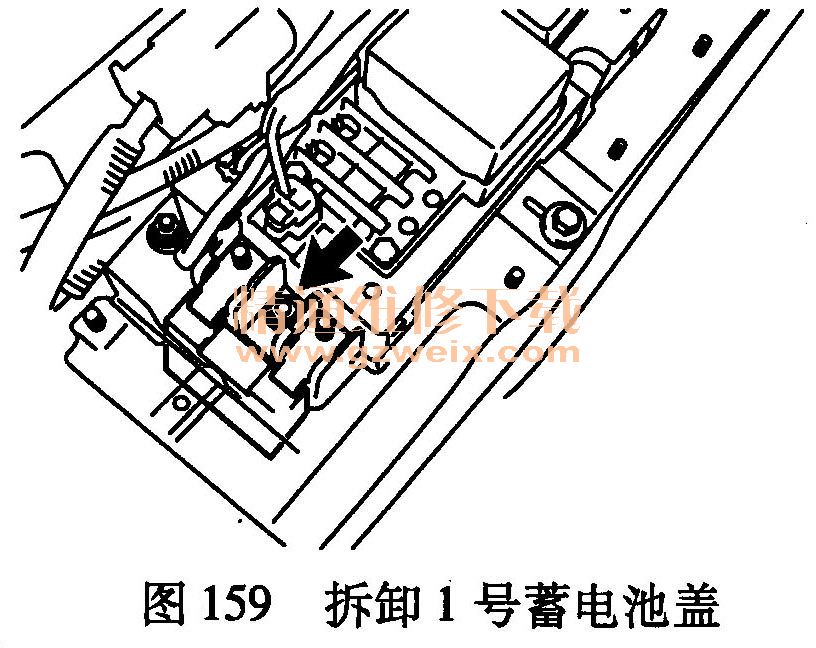

22拆下螺母和噪声滤波器电容器，如图159所示。

23拆卸HV继电器总成。
（a）从HV继电器总成上断开7个连接器，如图160所示。

（b）拆下螺母并断开搭铁线。
（c）分离线束卡夹。
（d）拆下2个螺栓和HV继电器总成，如图161所示。

24拆卸2个螺栓和高压熔丝，如图162所示。

提示：仅在需要更换高压熔丝的情况下，执行该程序。

2．检查

检查HV继电器总成步骤如下。

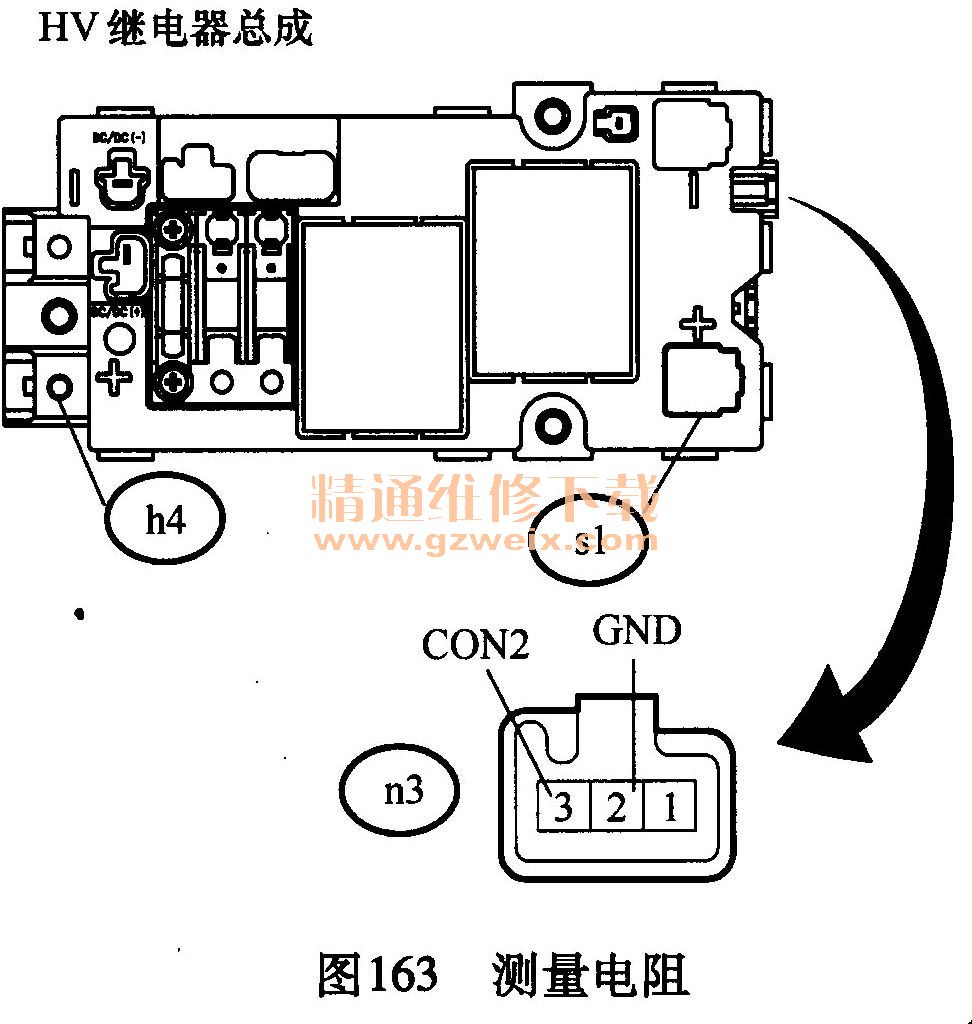

①检查SMRB，如图163所示。

根据表16中的值测量电阻。

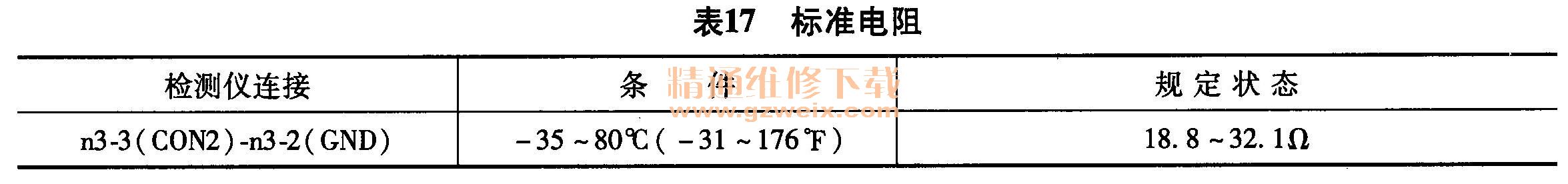

根据表17中的值测量电阻。

如果结果不符合规定，则更换HV继电器总成。

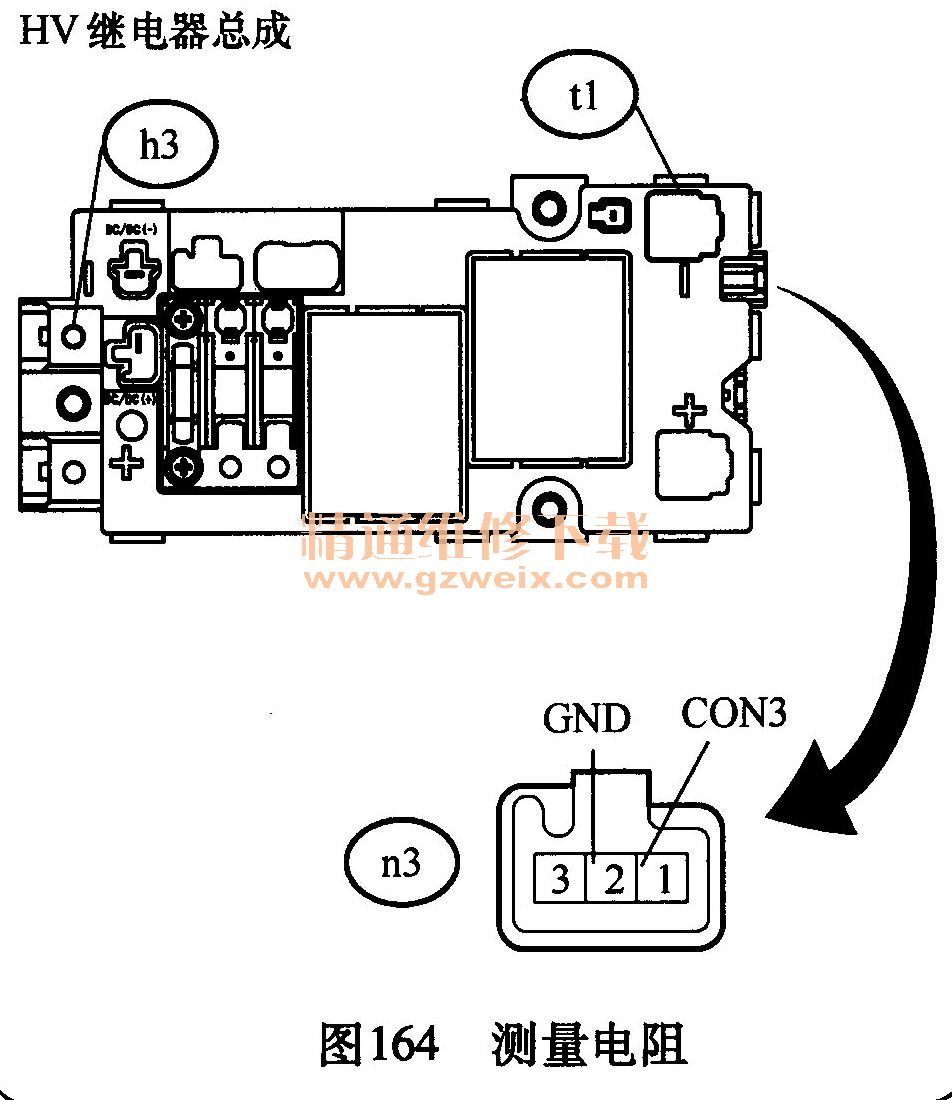

②检查SMRG，如图164所示。

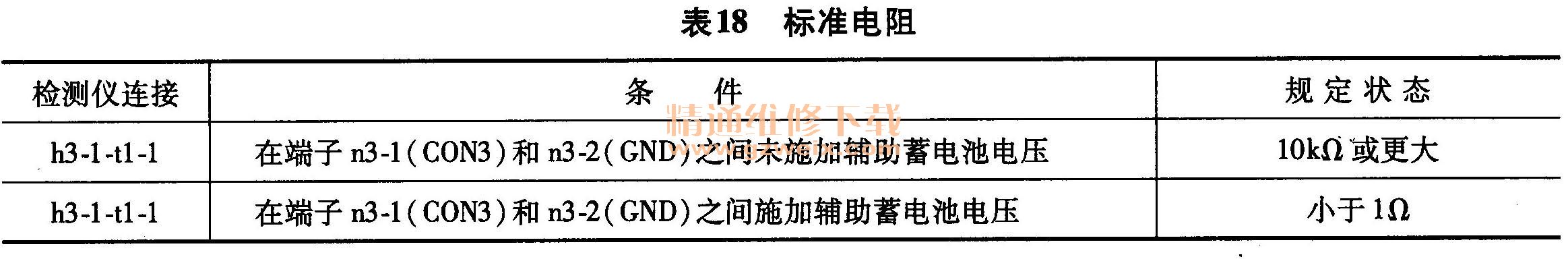

根据表18中的值测量电阻。

根据表2-19中的值测量电阻。

    如果结果不符合规定，则更换HV继电器总成。
    3．安装
    普告：在安装过程中要佩戴绝缘手套！
    ①用2个螺栓安装高压熔丝，参见图162。
    提示：仅在需要更换高压熔丝的情况下，执行该程序。
    紧固力矩：4.5N·m（46kgf·cm,40lbf·in） 。
    注意：务必用扭力扳手紧固螺栓。
    ②安装HV继电器总成，参见图161。
    （a）用2个螺栓安装HV继电器总成。
    紧固力矩：8. 0N·m（82kgf·cm,71lbf·in）。
    （b）将7个连接器连接到并将卡夹接合到HV继电器总成上，参见图160。
    注意：将缠有红色胶带的线束连接到HV继电器标记为“＋”的端子上，并将未缠有红色胶带的线束连接到HV蓄电池标记为“－”的端子上；确保连接器连接牢固。
    （c）用螺母连接搭铁线。
    紧固力矩：8. 0N·m （82 kgf·cm, 71lbf·in）。
    ③用螺母安装噪声滤波器电容器，参见图159。
    紧固力矩：8. 0N·m（82kgf ·cm,71lbf·in）。
    鳌告：佩戴绝缘手套。
    ④用11个螺母安装5号蓄电池托架面板，参见图158。
    紧固力矩：8. 0N·m（82kgf·cm,71lbf·in）。
    苦告：佩戴绝缘手套。
    ⑤安装1号蓄电池盖。
    （a）用3个螺栓安装1号蓄电池盖，参见图157。
    紧固It矩：8. 0N·m （82 kgf·cm, 71lbf·in）。
    （b）将线束卡夹接合到1号蓄电池盖。
    ⑥连接线束组。
    （a）用2个螺母连接线束组（高压电缆），参见图110。
紧固力矩：9. 0N·m （92 kgf·cm 9 80lbf·in）。

    （b）安装蓄电池屏蔽接头，参见图124。
    注意：务必在正确的方向上安装蓄电池屏蔽接头。
    ⑦安装蓄电池上托架分总成
    （a）用3个螺母和螺栓安装蓄电池上托架分总成，
    紧固力矩：8. 0N·m （82 kgf - cm, 71lbf - in） 。
    （b）用2个螺母安装搭铁线，参见图2-155。
    紧固力矩：8. 0N·m（82kgf·cm,711bf·in）
    ⑧安装线束卡夹支架
    （ a）接合2个线束卡夹，如图165所示。

    （b）用互锁按钮安装线束卡夹支架。
    （c）用螺栓和螺母固定线束卡夹支架。
    紧固力矩：8. 0N·m（82kgf·cm,71lbf·in） 。
    ⑨用卡子安装5号HV蓄电池进气管，参见图2-153。
    ⑩安装行李箱前装饰罩。
    11安装2号上背板孔盖。
    12安装后排座椅靠背总成。
    13安装后排中央座椅头枕总成。
    14安装后排座椅头枕总成。
    15安装后排座椅坐垫总成。
    16安装维修塞把手。
    17将电缆连接到蓄电池负极端子上。
    注意：断开并重新连接电缆后，某些系统需要初始化。
    18安装行李箱装饰检修孔盖。
    五、检查蓄电池鼓风机继电器

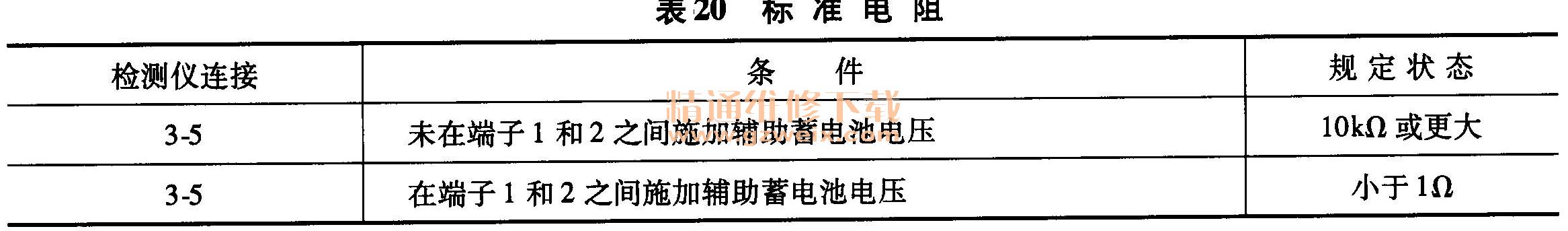

    检查蓄电池鼓风机继电器。测量继电器端子之间的电阻，如图166所示，标准电阻见表20。


如果结果不符合规定，则更换继电器。
