4．调节
①检查变速杆位置。
（ a）施加驻车制动。
（b）用楔块锁住车轮，以固定车辆。
（c）将电源开关置于ON（READY）位置。
（d）将变速杆移至D位并松开制动踏板。
注意：务必施加驻车制动并用楔块趟住车轮，以固定车辆。
（e）缓慢地将变速杆移至N位，并测量变速杆从原来位置移至档位激活点的移动距离（A）。
注意：确保缓慢地移动变速杆。
（f）将变速杆移至R位并松开制动踏板。
注意：务必施加驻车制动并用楔块锁住车轮，以固定车辆。
（g）缓慢地将变速杆移至N位，并测量变速杆从原来位置移至档位激活点的移动距离（B）。

    注意：确保缓慢地移动变速杆。
    （h）检查并确认图中所示的移动距离（A）和（B）几乎相同，如图231所示。

    提示：如果移动距离（A）和（B）几乎相同，则无需调节变速杆位置；如果移动距离（A）比（B）短，则调节变速杆位置“R"；如果移动距离（B）比（A）短，则调节变速杆位置“D"。
    ②调节变速杆位置。
    （a）如果移动距离（A）比（B）短［R］，见图2-231，则有
    提示：如果将变速杆从R位移至N位，则变速杆从原来位置移至档位激活点的移动距离将变长。
    ·将变速杆移至N位。
    ·松开2个螺栓。
    ·逆时针轻轻地转动变速杆位置传感器，如图232所示。

    ·紧固2个螺栓。

    紧固力矩：13N·m（133kgf·cm ,10lbf·ft）。
    ·再次检查变速杆位置。
    （b）如果移动距离（B）比（A）短［D］，见图2-231，则有：
    提示：如果将变速杆从D位移至N位，则变速杆从原来位置移至档位激活点的移动距离将变长。
    ·将变速杆移至N位。
    ·松开2个螺栓。
·顺时针轻轻地转动变速杆位置传感器，如图233所示。

·按图196所示顺序，紧固2个螺栓。
紧固力矩：13N·m （133 kgf·cm,10lbf·ft）。
·再次检查变速杆位置。
    ③检查变速杆工作情况。
    （ a）将变速杆从N位移至各个位置时，检查并确认变速杆移动平稳并且变速杆位置指示灯根据变速杆位置正常点亮。
    （b）将电源开关置于ON（READY）位置并检查下列情况：
    ·变速杆移至D位时，车辆向前移动。
    ·变速杆移至R位时，蜂鸣器鸣响，并且车辆倒车。
    注意：变速杆位置指示灯熄灭时，车辆不应移动。
    5．重新装配
    ①安装换档锁止控制ECU分总成。
    （a）连接连接器，参见图230。
    （b）接合3个卡爪，以安装换档锁止控制ECU分总成。
    ②将位置指示灯2号滑盖安装到位置指示灯滑盖上，参见图229。
    ③安装位置指示灯滑盖，参见图228。
    ④接合4个卡爪，并安装位置指示灯导向装置，参见图227。
    ⑤接合4个卡爪以安装地板式变速杆位置指示灯壳体分总成，参见图226。
    ⑥将位置指示灯灯罩安装到位置指示灯灯泡上。
    ⑦将位置指示灯灯泡安装到指示灯线束分总成上。
    ⑧安装指示灯线束分总成。

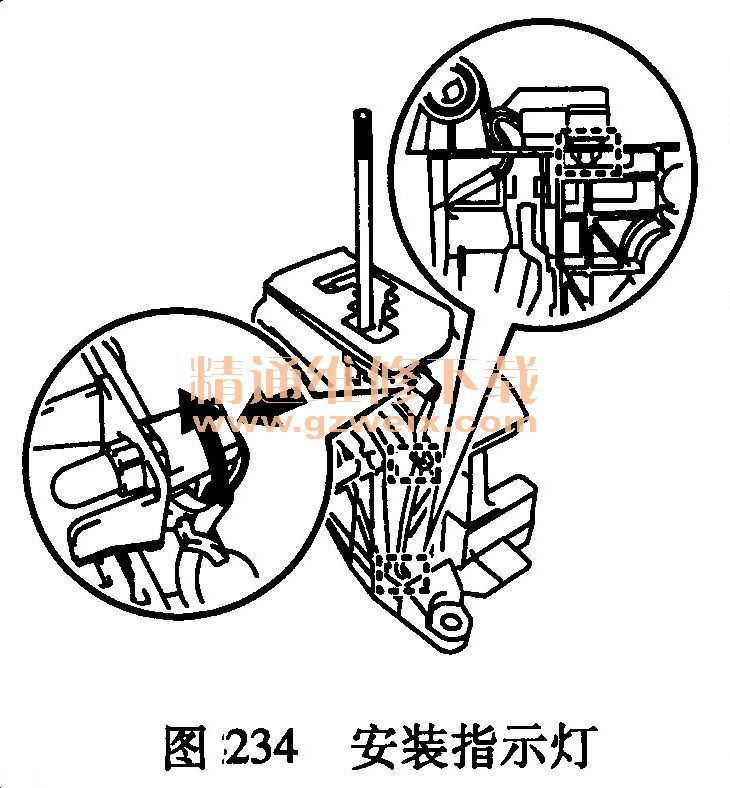

    （ a）通过顺时针转动来安装指示灯，直到牢牢锁止，如图234所示。

    （b）接合2个卡夹以安装指示灯线束分总成。
    （c）接合卡夹以安装指示灯线束连接器。
    ⑨安装位置指示灯壳体总成，参见图224。
    （ a）接合6个卡爪以将位置指示灯壳体总成安装到地板控制台上盖和地板控制台装饰件上。
    （b）安装9个螺钉，参见图223。
    ⑩将2个导销放置在位，并用2个螺钉安装前烟灰盒总成，如图235所示。

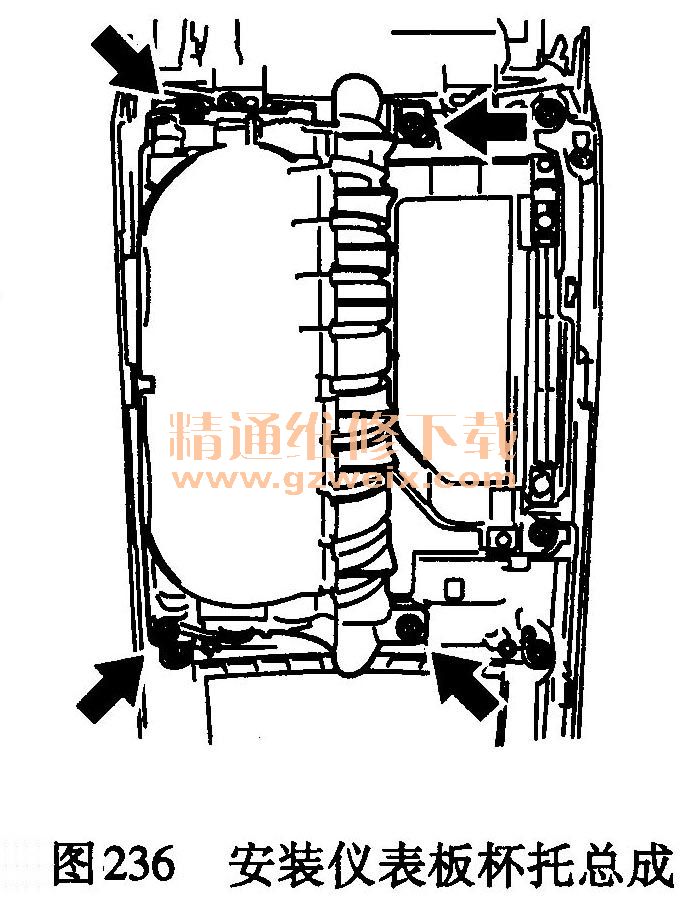

    11用4个螺钉安装仪表板杯托总成，如图236所示。

    12用4个螺钉安装地板控制台分总成，参见图220。
    13将位置指示灯灯罩安装到位置指示灯灯泡上。
    14将位置指示灯灯泡安装到指示灯线束分总成上。
    15安装指示灯线束分总成
    （a）通过顺时针转动来安装指示灯，直到牢牢锁止。
    （b）接合5个卡夹以安装指示灯线束分总成，如图237所示。

    （c）接合卡夹以安装指示灯线束连接器。

    6．安装
    ①安装变速杆总成。
    （a）用4个螺栓安装变速杆总成。
    紧固力矩：12N·m （122 kgf·cm, 9lbf·ft）。
    （b）连接2个连接器。
    ②根据图238所示，安装变速器控制拉索总成。

    提示：安装变速器控制拉索总成，使粗糙面朝上；牢固接合变速器控制拉索总成的卡爪。
    ③安装地板控制台1号风管。
    ④安装地板控制台1号安装支架。
    （a）用螺钉安装地板控制台1号安装支架。
    （b）安装2个导销。
    ⑤安装地板控制台总成。
    ⑥安装地板控制台毡垫。
    ⑦安装地板控制台上面板分总成。
    ⑧安装前地板控制台上面板装饰件。
    ⑨安装变速杆把手分总成。
    ⑩安装仪表板左下装饰板。
    11安装仪表板2号底罩分总成。
    12安装左前围侧饰板分总成。
   1 3安装左前车门防磨板。
    14安装仪表板下装饰板。
    15安装仪表板右下装饰板。
    16安装右前围侧饰板分总成。
    17安装右前车门防磨板。
    18将电缆连接到蓄电池负极端子上
注意：断开并重新连接电缆后，某些系统需要初始化。
19检查变速杆位置。
20调节变速杆位置。

六、混合动力传动桥油封
1．拆卸
提示：右侧操作程序与左侧相同。以下以左侧的操作程序为例进行说明。
①排空混合动力传动桥油。
②拆卸前轮。
③拆卸前桥轮毅螺母。
④分离前稳定杆连杆总成。
⑤分离前轮转速传感器。
⑥分离横拉杆接头分总成。
⑦分离前悬架1号下臂。
⑧分离前桥总成。
⑨拆卸前桥左半轴总成。
⑩拆卸前桥左半轴孔卡环。
11拆卸前桥右半轴总成。
12固定前桥轮毅分总成。
13拆卸混合动力车辆传动桥油封。
（a）用SST拆下左侧油封，如图239所示。

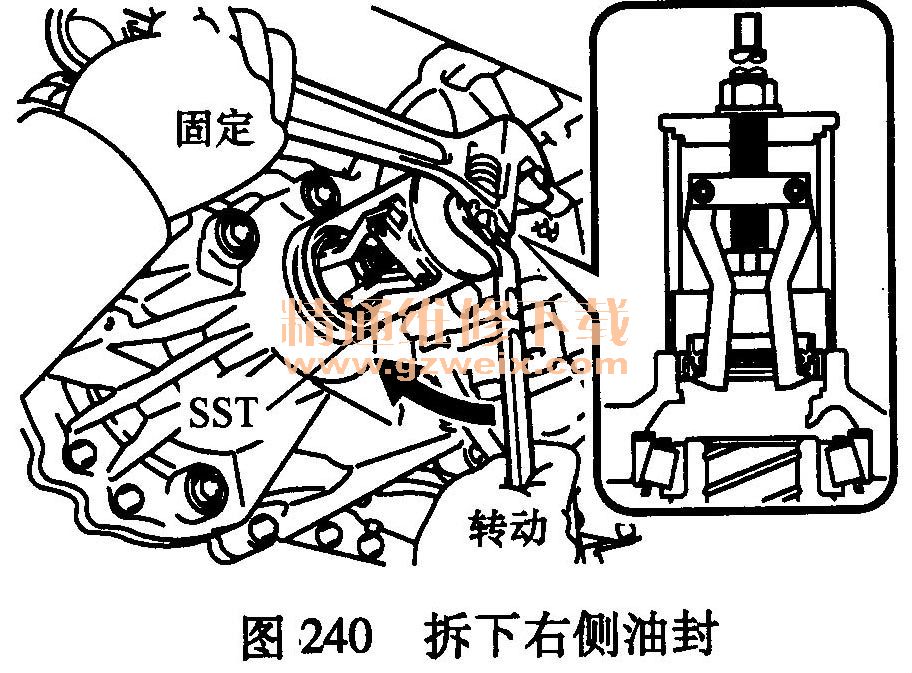

（b）用SST拆下右侧油封，如图2-240所示。

2．安装
①拆卸混合动力车辆传动桥油封。
 （a）安装左侧油封，如图241所示。

·使用SST和锤子敲入新油封，直到其表面与壳边缘齐平。
油封安装深度：－0.5～0. 5 mm（－0.0197～0. 0197in）。
·在油封唇口上涂抹通用润滑脂。

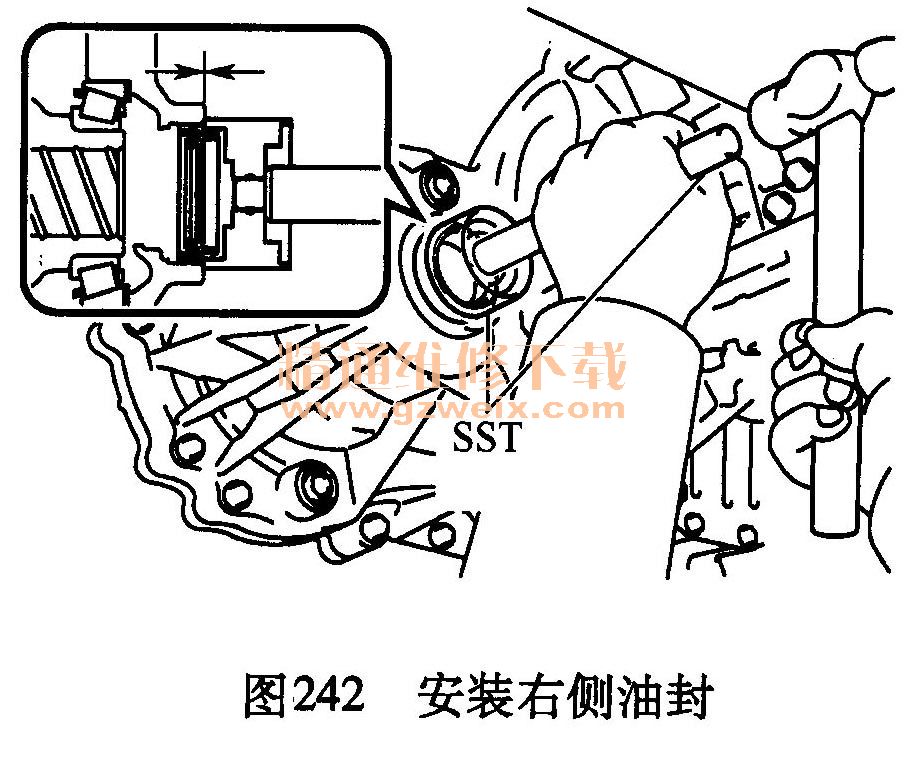

（b）安装右侧油封，如图242所示。

·使用SST和锤子敲入新油封，直到其表面与壳边缘齐平。
油封安装深度：－0.5～0. 5 mm（－0.0197～0. 0197in）
·在油封唇口上涂抹通用润滑脂。
②安装前桥左半轴孔卡环。
③安装前桥左半轴总成。
④安装前桥右半轴总成。
⑤安装前桥总成。
⑥安装前悬架1号下臂。
⑦安装横拉杆接头分总成。
⑧安装前轮转速传感器。
⑨安装前稳定杆连杆总成。
⑩安装前桥轮毅螺母。
11安装前轮。
12添加混合动力传动桥油。
13检查混合动力传动桥油。
14调节前轮定位。
15检查ABS转速传感器信号。
