五、变速杆
    1．车上检查
    ①检查换档锁止的工作情况。
    （a）将变速杆移至P位。
    （b）将电源开关置于OFF位置。
    （c）检查并确认变速杆不能移至除P位外的其他任何位置。
    （d）将电源开关置于ON （READY）位置，踩下制动踏板检查并确认变速杆能移至其他位置。
    （e）检查并确认当变速杆置于R位时倒车灯点亮，倒档警告蜂鸣器鸣响，但倒车灯和蜂鸣器在其他位置不起作用。如果发现故障，则检查变速杆位置传感器是否导通。
    ②检查换档锁止解除按钮的工作情况。在按下换档锁止解除按钮的情况下操作变速杆时，检查并确认变速杆可移至除P位外的其他任何位置。
    ③检查换档锁止控制ECU分总成。
    （a）根据表24中的值测量电压，参见图213。


    提示：不要断开换档锁止控制单元总成连接器。

如果结果不符合规定，则更换换档锁止控制ECU分总成。

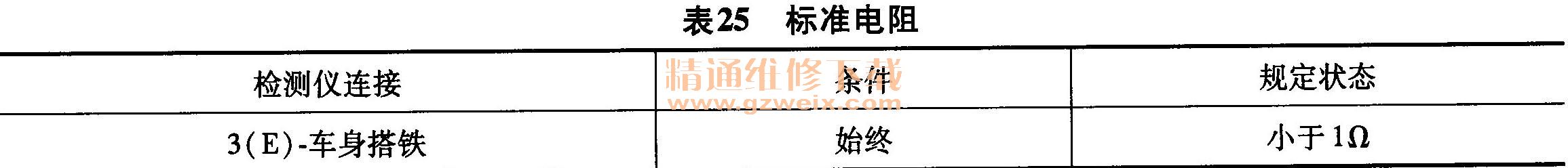

（b）根据表25中的值测量电阻，，如图214所示。


提示：不要断开换档锁止控制单元总成连接器。

如果结果不符合规定，则更换换档锁止控制ECU分总成。
2．拆卸
①从蓄电池负极端子上断开电缆。
注意：断开并重新连接电缆后，某些系统需要初始化。
②拆卸右前车门防磨板。
③拆卸右前围侧饰板分总成。
④拆卸仪表板右下装饰板。
⑤拆卸仪表板下装饰板。
⑥拆卸左前车门防磨板。
⑦拆卸左前围侧饰板分总成。
⑧拆卸仪表板2号底罩分总成。
⑨拆卸仪表板左下装饰板。
⑩拆卸变速杆把手分总成。
11拆卸前地板控制台上面板装饰件。
12拆卸地板控制台上面板分总成。
13拆卸地板控制台毡垫。
14拆卸地板控制台总成。
15拆卸地板控制台1号安装支架。
（a）松开2个导销，如图215所示。

（b）拆下螺钉和地板控制台1号安装支架。
16拆卸地板控制台1号风管。

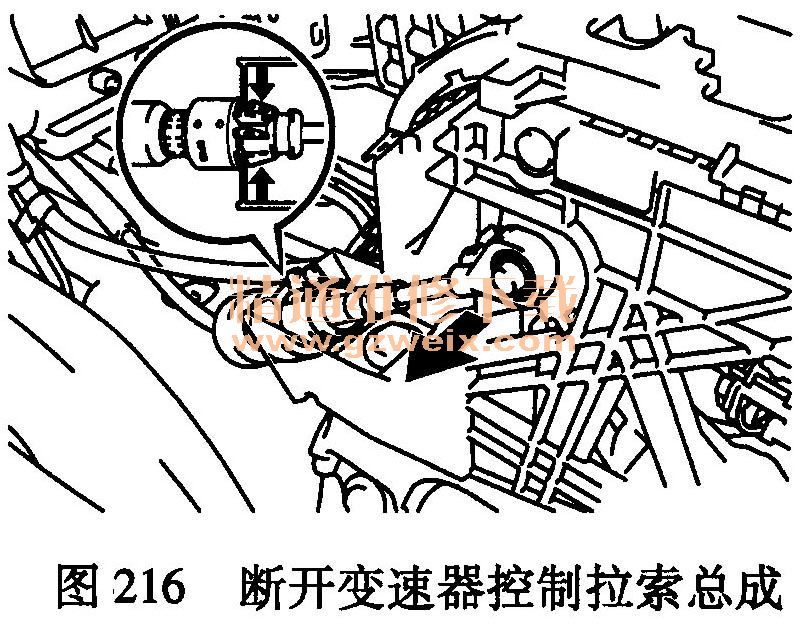

17断开变速器控制拉索总成（图216）

 （a）将变速杆移至N位，如图216所示。
（b）从变速杆总成上断开变速器控制拉索总成的端部。
（c）从变速杆总成上断开变速器控制拉索总成。
18拆卸变速杆总成
（a）断开2个连接器，如图217所示。

（b）拆下4个螺栓和变速杆总成，如图218所示。

3．拆解

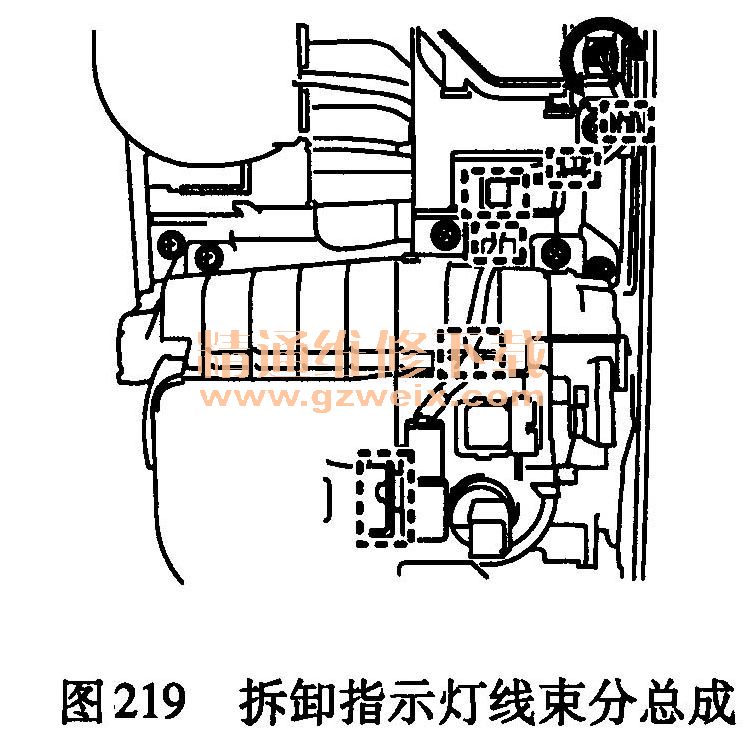

①拆卸指示灯线束分总成，如图219所示。

 （a）分离卡夹以分离指示灯线束连接器。
（b）分离5个卡夹以分离指示灯线束。
（c）逆时针转动指示灯以拆下指示灯线束分总成。
②从指示灯线束分总成上拆下位置指示灯灯泡。；
③从位置指示灯灯泡上拆下位置指示灯灯罩。

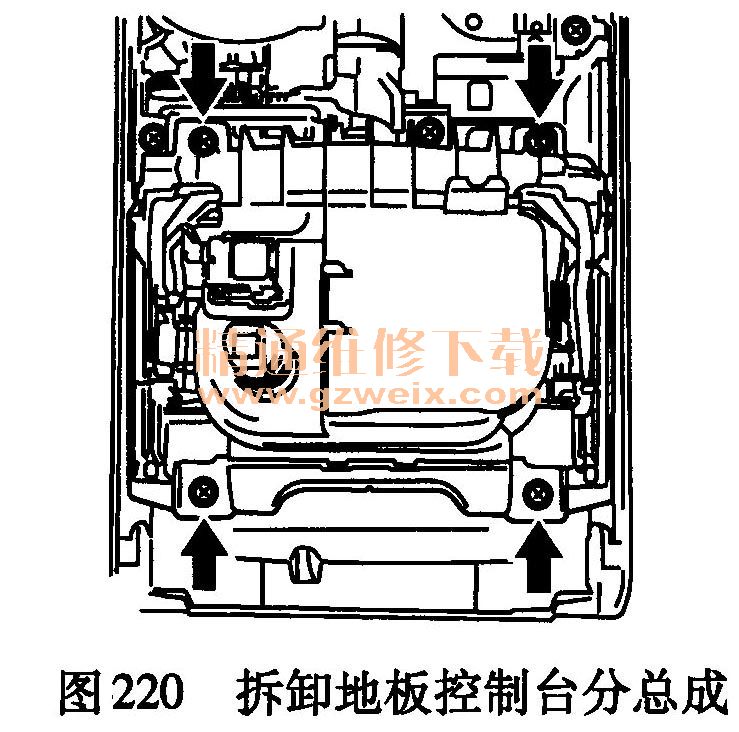

④拆下4个螺钉和地板控制台分总成，如图220所示。

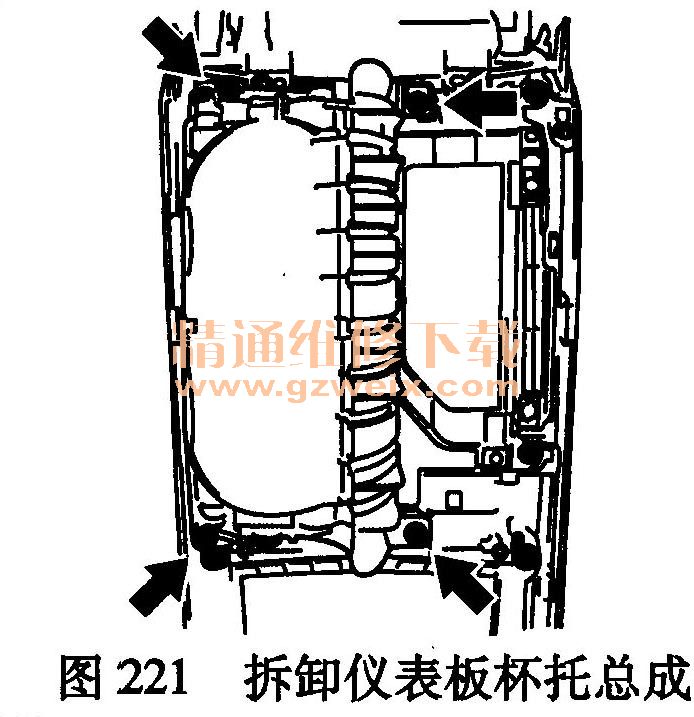

⑤拆下4个螺钉和仪表板杯托总成，如图221所示。

⑥拆卸前烟灰盒总成，如图222所示。

（a）拆下2个螺钉。
（b）分离2个导销以拆下前烟灰盒总成。

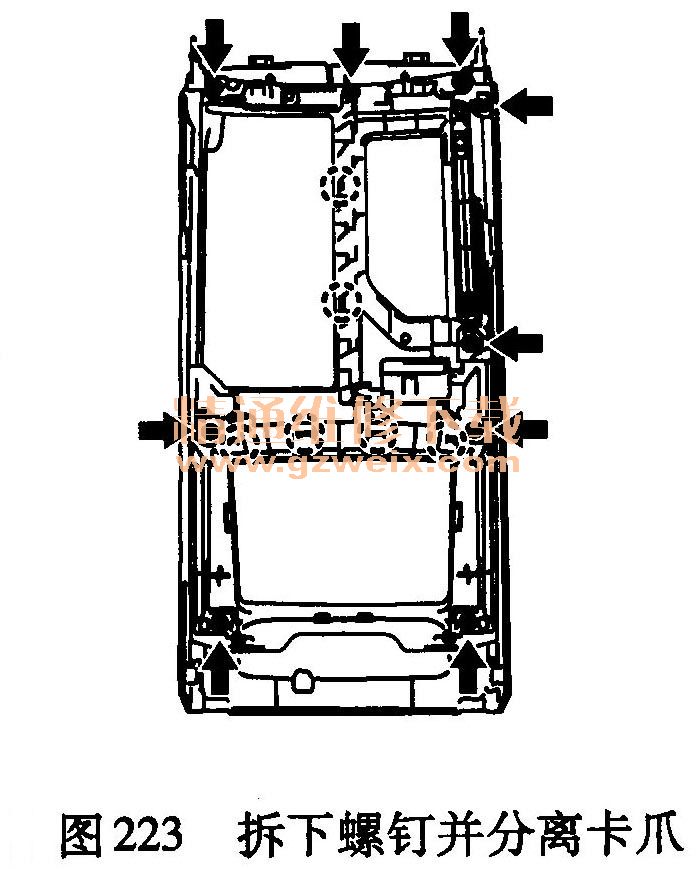

⑦拆卸位置指示灯壳体总成，如图223所示。

（a）拆下9个螺钉并分离6个卡爪。

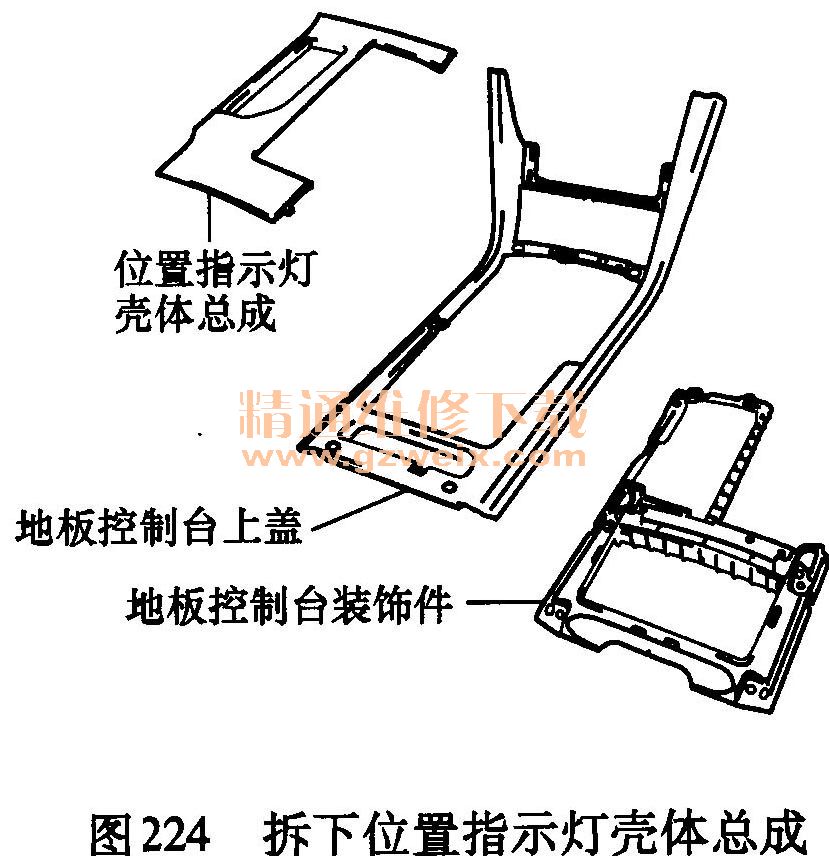

（b）从地板控制台上盖和地板控制台装饰件上拆下位置指示灯壳体总成，如图224所示。

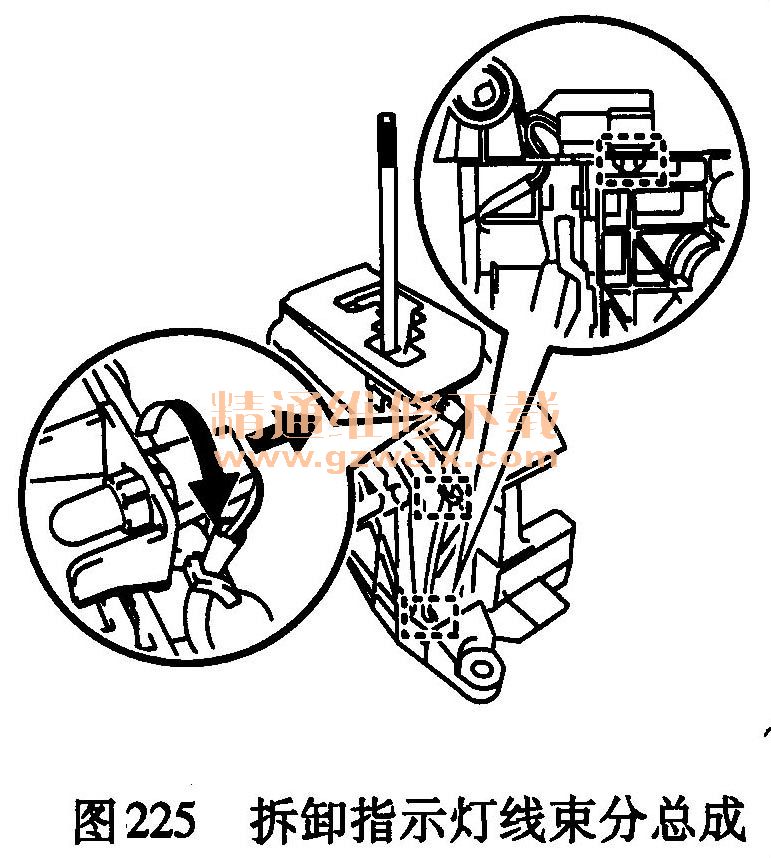

⑧拆卸指示灯线束分总成，如图225所示。

（ a）分离卡夹以分离指示灯线束连接器。
（b）分离2个卡夹以分离指示灯线束分总成。
（c）逆时针转动指示灯以拆下指示灯线束分总成。
⑨从指示灯线束分总成上拆下位置指示灯灯泡。
⑩从位置指示灯灯泡上拆下位置指示灯灯罩。
11分离4个卡爪并拆下地板式变速杆位置指示灯壳体分总成，如图226所示。

注意：从换档锁止控制单元上拆下位置指示灯壳体分总成的卡爪时，不要将其损坏。
12分离4个卡爪，并拆下位置指示灯导向装置，如图227所示。

注意：将位置指示灯导向装置的卡爪从位置指示灯壳体分总成上拆下时，不要将其损坏。
13拆卸位置指示灯滑盖，如图228所示。

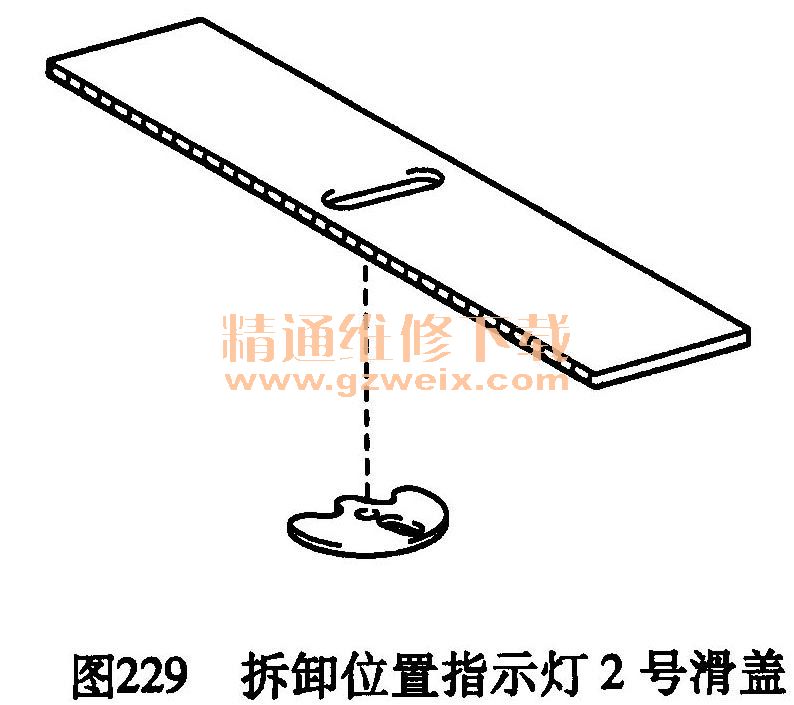

14从位置指示灯滑盖上拆下位置指示灯2号滑盖，如图229所示。

15拆卸换档锁止控制ECU分总成
（a）松开3个卡爪，如图230所示。

（b）断开连接器，拆下换档锁止控制ECU分总成。
