进阶篇—看图学丰田凯美瑞混合动力系统
来源:本站整理  作者:佚名  2013-07-13 14:22:18



   三、变速杆位置传感器

    1.拆卸
    ①从蓄电池负极端子上断开电缆。
    注意:断开并重新连接电缆后,某些系统需要初始化。
    ②拆卸左前翼子板外接板衬块。
    ③拆卸发动机左底罩。
    ④拆卸右前翼子板外接板衬块。
    ⑤拆卸发动机右底罩。
    ⑥拆卸空气滤清器进气口总成。
    ⑦分离变速器控制拉索总成。

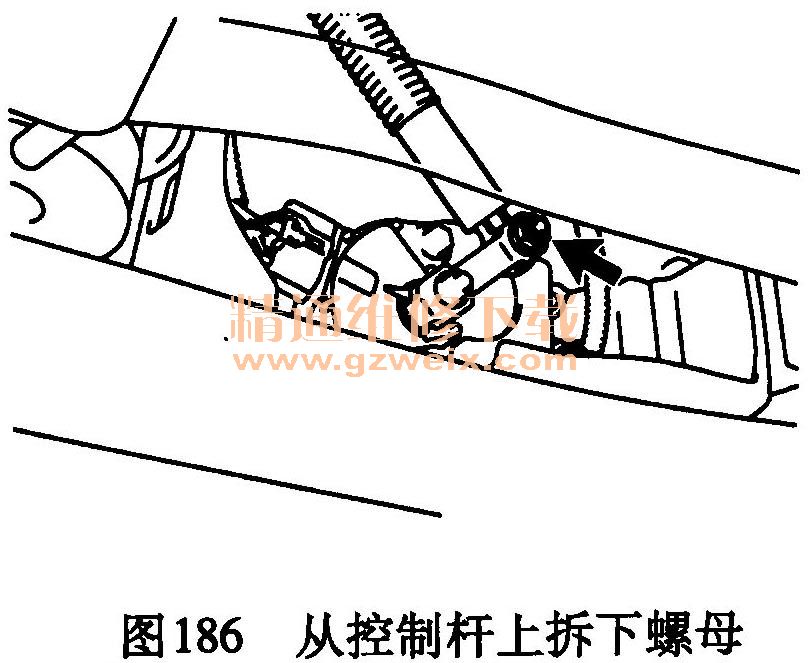

    (a)从控制杆上拆下螺母,如图186所示。

    (b)使用螺钉旋具,分离2个卡爪,并从变速器1号控制拉索支架上断开带卡子的变速器控制拉索总成,如图187所示。

 (c)拆下卡子。
⑧拆卸变速杆位置传感器。

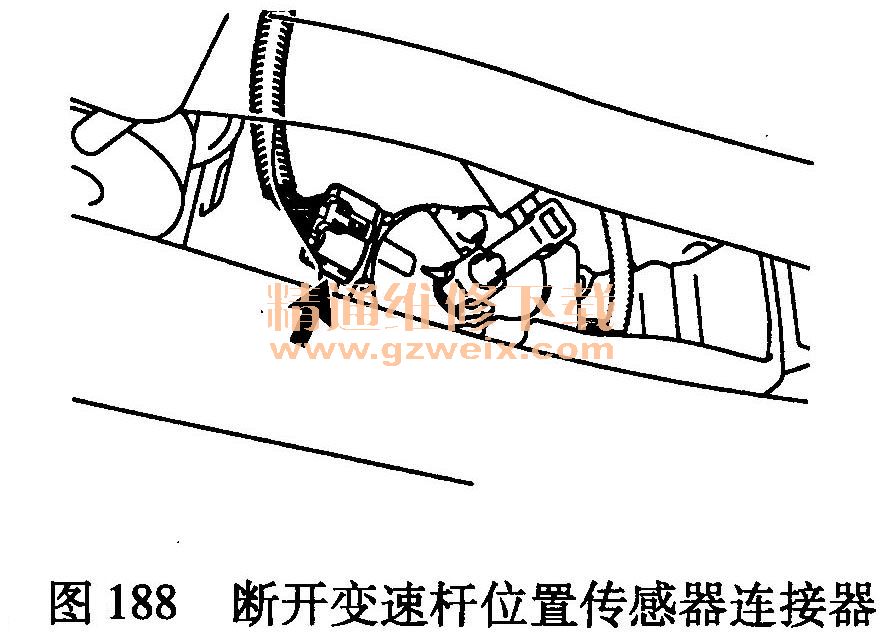

(a)断开变速杆位置传感器连接器,如图188所示。

(b)拆下螺母、垫圈和控制杆,如图189所示。

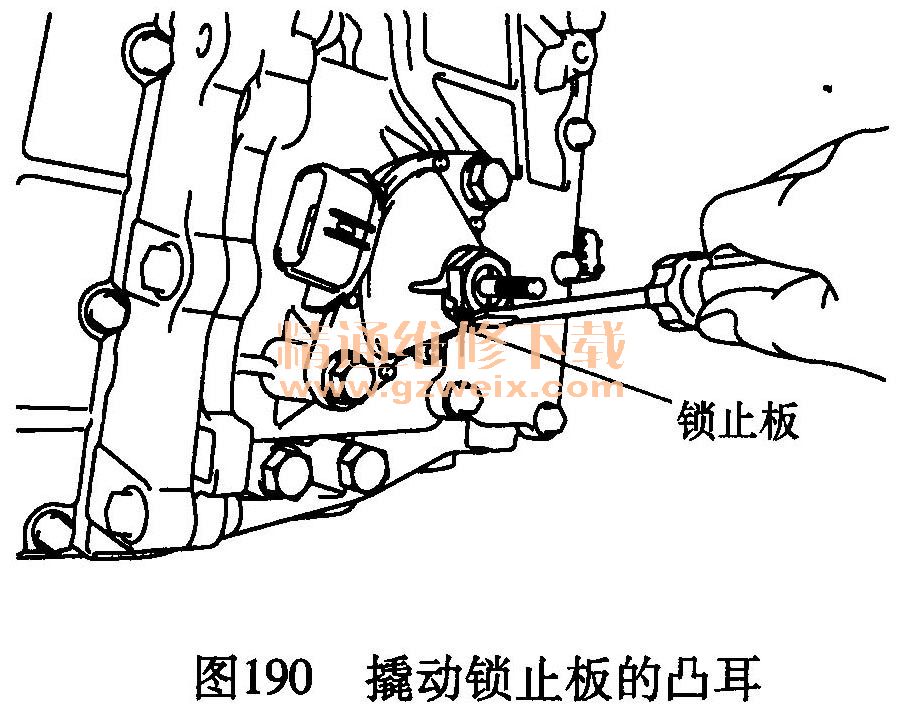

(c)使用螺钉旋具撬动锁止板的凸耳,如图190所示。

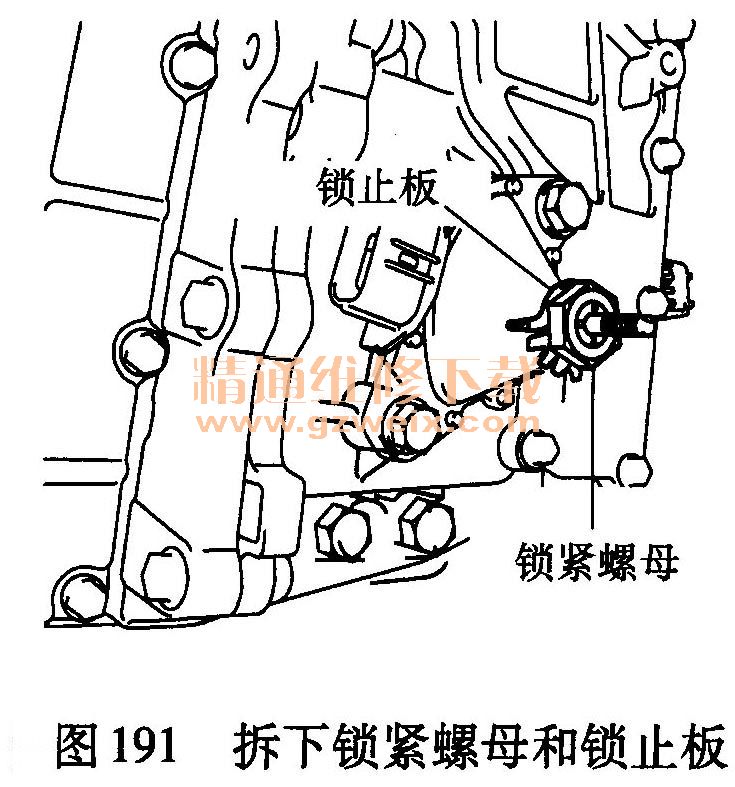

 (d)拆下锁紧螺母和锁止板,如图191所示。

 (e)拆下2个螺栓并拉出变速杆位置传感器,如图192所示。

2.检查

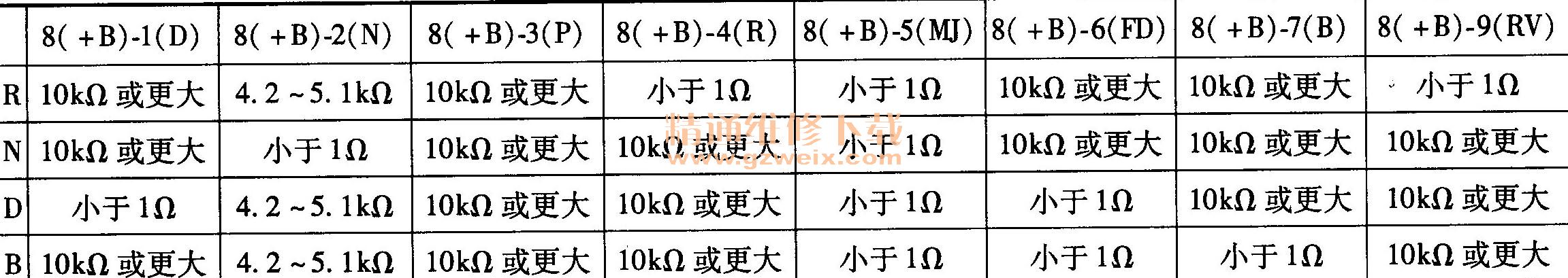

检查变速杆位置传感器,将变速杆移至各位置时,参见图193,根据表22中的值狈1量电阻。


    如果操作不符合规定,则更换变速杆位置传感器。
    3.调节
    ①调整变速杆位置传感器。

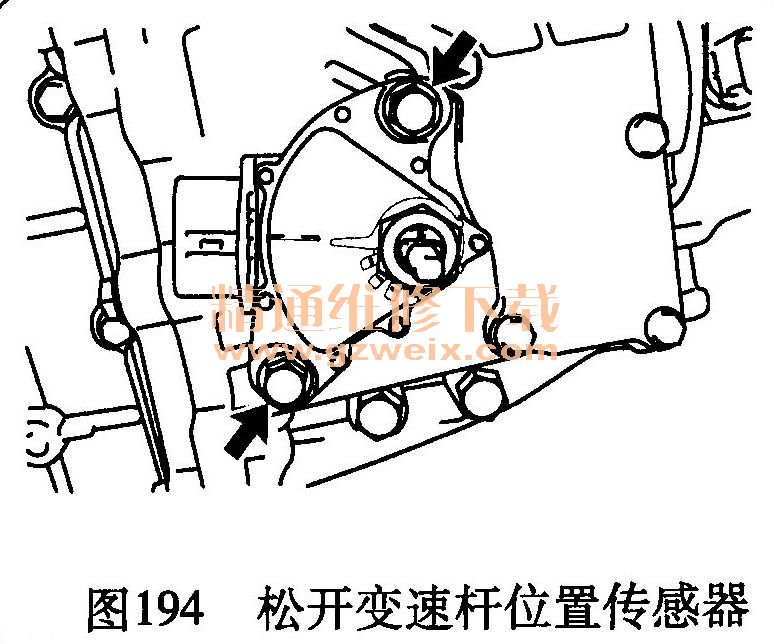

    (a)松开变速杆位置传感器的2个螺栓并将变速杆设定到N位,如图194所示。

    (b)将凸出部分与空档基线对准,如图195所示。

    注意:螺母挡块侧(凸出部分)存在间隙,将行程范围的中心点与空档基线对准。

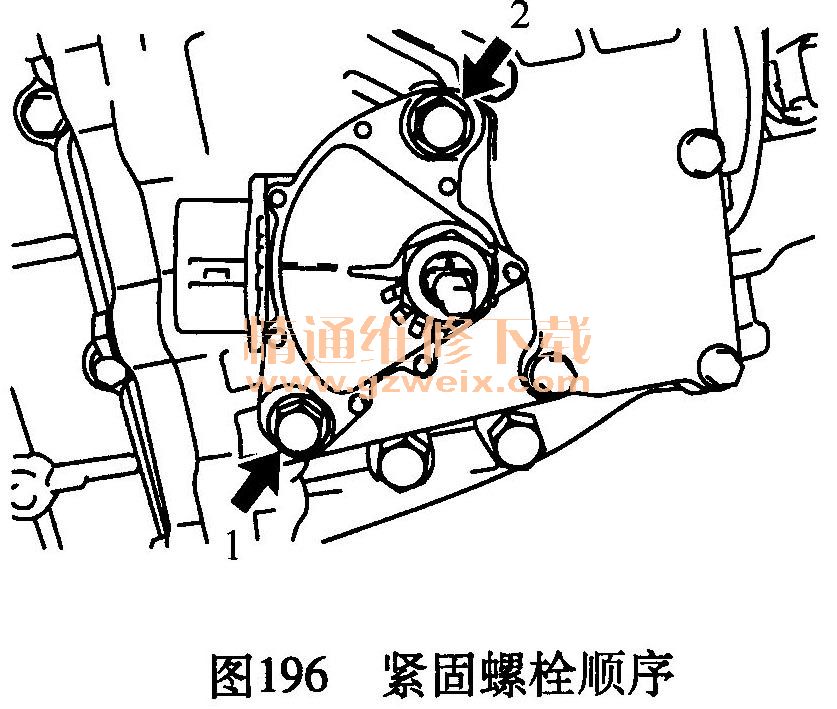

    (c)按图196所示顺序紧固2个螺栓。

紧固力矩:13N·m(133kgf·cm, 10lbf·ft)。

②检查变速杆位置传感器。

4.安装
①安装变速杆位置传感器
(a)将变速杆位置传感器安装到手动阀杆轴上。
(b)暂时安装2个螺栓。
(c)安装新锁止板并紧固锁紧螺母。
紧固力矩:6.9N6A N·m (70kgf·cm, 61 lbf·in)。
(d)暂时安装控制杆、

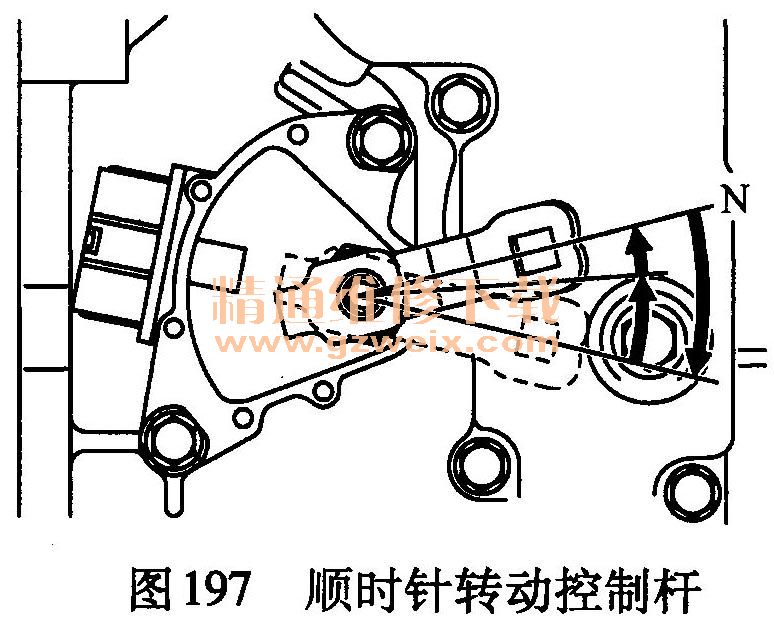

(e)顺时针转动控制杆直到其停止,然后逆时针转动2个槽口,如图197所示。

(f)拆下控制杆。
(g)将凸出部分与空档基线对准,参见图195。
注意:螺母挡块侧(凸出部分)存在间隙,将行程范围的中心点与空档基线对准。
 (h)根据图196所示的顺序,紧固2个螺栓。
紧固力矩:13N·m (133 kgf·cm, 10lbf·ft)。
(i)使用螺钉旋具和锁止板固定螺母,如图198所示。

    (J)安装控制杆、垫圈和螺母。
    紧固力矩:13N·m (133 kgf·cm,10lbf ·ft)。
    ②连接变速器控制拉索总成
    (a)将变速杆移至N位。
    (b)将新卡子安装到控制拉索支架上。
    (c)将变速器控制拉索总成安装到控制拉索支架上。

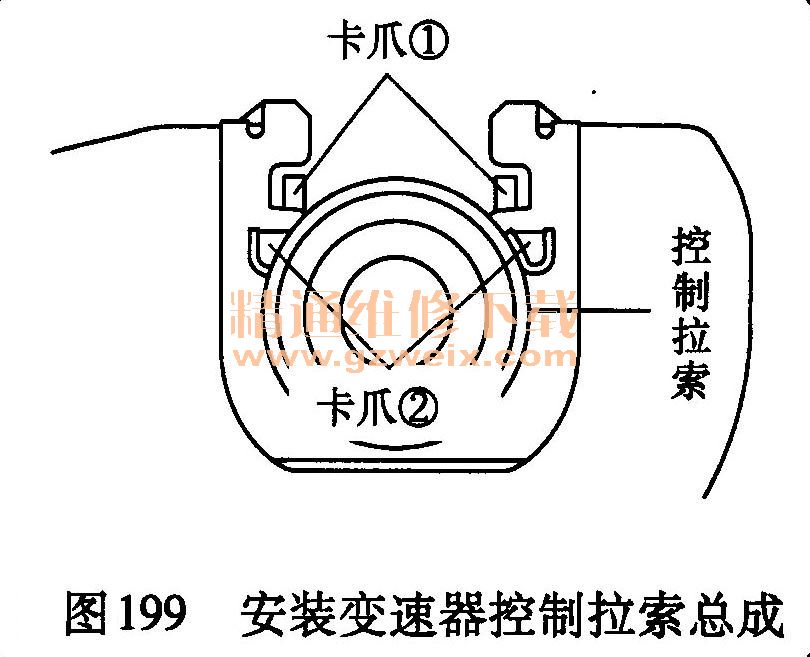

    注意:确保卡子的卡爪①牢固地卡在支架孔中;确保拉索牢固地安装在卡子的卡爪②内,如图199所示。

    (d)连接变速杆位置传感器连接器。
    (e)将控制杆移至N位。
    (f)用螺母将变速器控制拉索总成安装到控制杆上。
紧固力矩:15N·m(150kgf·cm, 11 lbf·ft)。
③检查变速杆位置。
④调节变速杆位置。
⑤调节变速器控制拉索总成。
⑥检查变速杆工作情况。
⑦安装空气滤清器进气口总成。
⑧安装发动机右底罩。
⑨安装右前翼子板外接板衬块。
⑩安装发动机左底罩。
11安装左前翼子板外接板衬块。
2将电缆连接到蓄电池负极端子上。
注意:断开并重新连接电缆后,某些系统需要初始化。
