进阶篇—看图学丰田凯美瑞混合动力系统
来源:本站整理  作者:佚名  2013-07-13 14:22:18

    四、混合动力系统维修注意事项
    1.检查混合动力控制系统的注意事项
    ①检查高压系统或断开带转换器的逆变器总成低压连接器前,必须采取安全措施,如佩戴绝缘手套并拆下维修塞把手以防电击。拆下维修塞把手后应放到自己的口袋中,以防止其他技师在您进行高压系统作业时将其意外重新连接。
    注意:拆下维修塞把手后,将电源开关置于ON(READY)位置可能会导致故障。除非修理手册规定,否则请勿将电源开关置于ON(READY)位置。

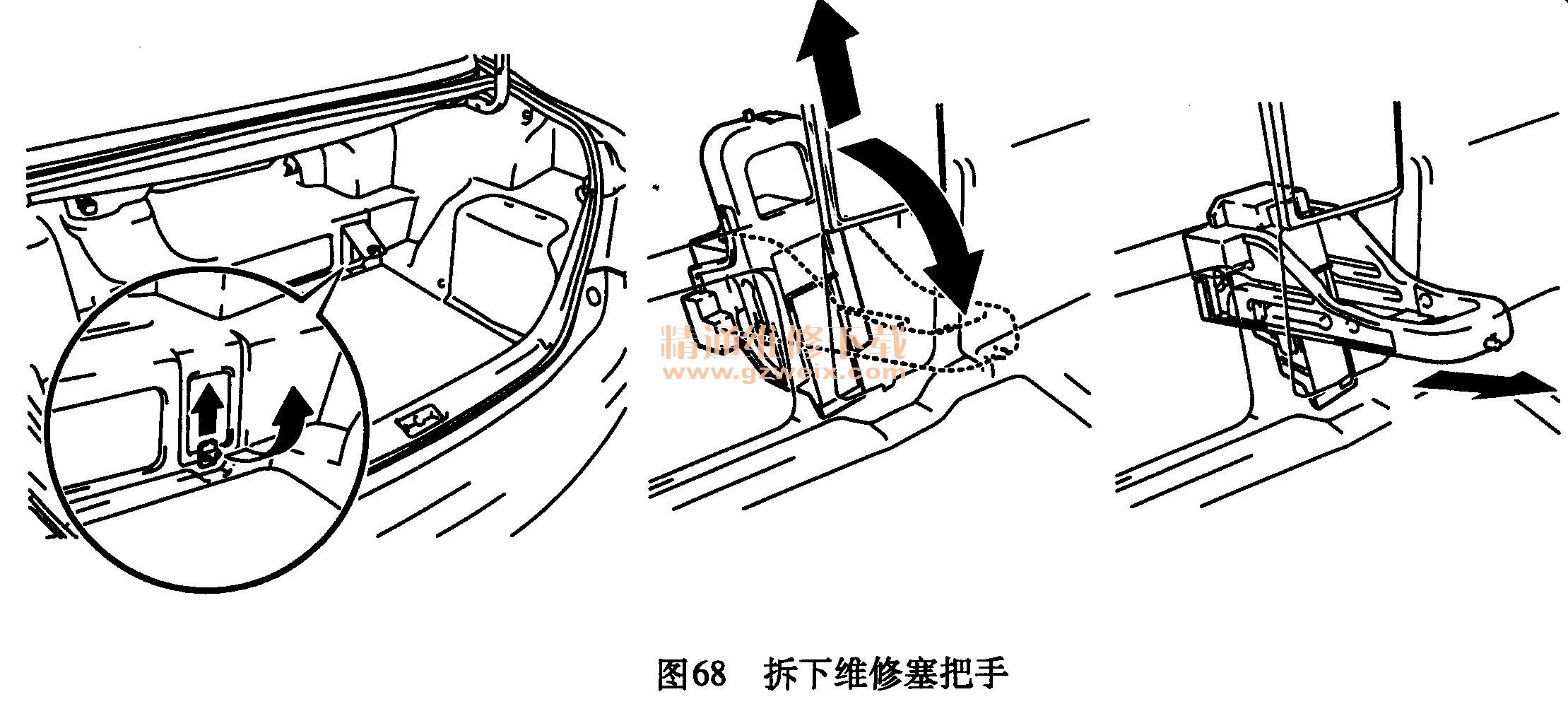

    ②断开维修塞把手后,在接触任何高压连接器或端子前,等待至少10min,如图68所示。

    提示:使带转换器的逆变器总成内的高压电容器放电至少需要10min。
    ③检查带转换器的逆变器总成检查点端子处的电压。
    警告:必须佩戴绝缘手套!

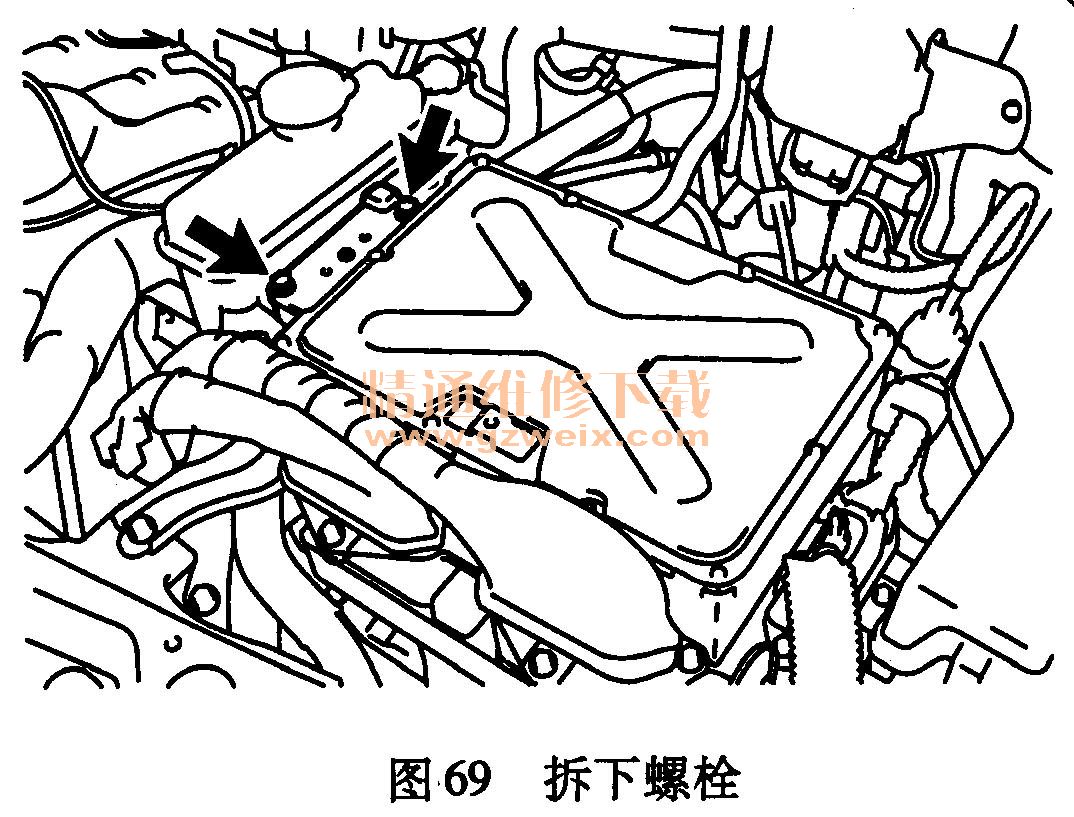

    第一,拆下2个螺栓和连接器盖总成,如图69所示。

    注意:拆下连接器盖后,应用非残留性胶带覆盖开口以防异物或液体进入。
    第二,根据表2-7中的值测量电压,如图70所示。

    提示:将检测仪设置为750V或以上的直流,以测量电压。

    ④检查期间将电源开关置于ON (IG )位置时,在踩下制动踏板的情况下不要按下电源开关。
    警告:在踩下制动踏板的情况下按下电源开关将导致系统进入READY-ON状态。这非常危险,因为可能对检查区域施加高压。
    ⑤接触高压系统的任何橙色线束前,将电源开关置于OFF位置、佩戴绝缘手套并从辅助蓄电池的负极(-)端子上断开电缆。
    ⑥执行任何电阻检查前,将电源开关置于OFF位置。
    ⑦断开或重新连接任何连接器前,将电源开关置于OFF位置。
    ⑧拆下高压连接器后,用绝缘胶带缠绕连接器以防止其接触异物。

    2.混合动力控制系统激活注意事项
    警告灯点亮或断开并重新连接辅助蓄电池时,第一次尝试将电源开关置于ON(READY)位置可能不会起动系统(系统可能未进入READY-ON状态)。如果这样,则将电源开关置于OFF位置并再次尝试起动混合动力系统。
    3.断开AM.1端子的注意事项
提示:AMD端子连接在辅助蓄电池的正极端子上。按照下列程序操作以防断开AMD端子时使其受损:
    ①从发动机室接线盒总成上断开AMD端子前,必须从辅助蓄电池的负极(-)端子上断开电缆。
    ②断开AMD端子后,用绝缘胶带缠绕端子。
    ③重新连接辅助蓄电池的负极(-)端子的电缆前,必须将AMD端子重新连接到发动机室接线盒总成上。
    注意:如果从辅助蓄电池的负极(-)端子上断开电缆前断开AMD端子,则可能出现对搭铁短路。如果出现对搭铁短路,则可能导致熔丝烧断。
    4.断开并重新连接蓄电池负极电缆
    ①对电子部件进行操作前,应从蓄电池负极(-)端子上断开电缆以防止损坏电气系统或电气零部件,如图71所示。

    ②断开并重新连接蓄电池电缆前,应将电源开关置于OFF位置并关闭前照灯开关,然后完全松开端子螺母。注意不要损坏电缆或端子。
③断开蓄电池电缆时,时钟和收音机设定以及存储的故障码会被清除。因此,断开蓄电池电缆前,应对其进行记录。
注意:断开蓄电池负极(-)端子电缆并重新连接端子后,SFI系统需要初始化。
