①拆卸行李箱装饰检修孔盖。
②从蓄电池负极端子上断开电缆。
注意：断开并重新连接电缆后，某些系统需要初始化。
③拆卸维修塞把手。
警告：检查时，拆下维修塞把手以中断高压电路。
注意：拆下维修塞把手前，确保将电源开关置于OFF位置。
提示：所有的高压配线连接器均为橙色。
（a）向上滑动锁栓并打开检修孔盖，如图167所示。

    （b）佩戴绝缘手套。滑动维修塞把手锁杆后，拆下维修塞把手。
    警告：将拆下的维修塞把手放到口袋中，以防止其他技师在您正在维修车辆时将其意外重新连接；断开维修塞把手后，在接触任何高压连接器或端子前，等待至少10min。
    注意：拆下维修塞把手后，请勿操作电源开关，否则可能会损坏混合动力车辆控制ECU。
    2．检查

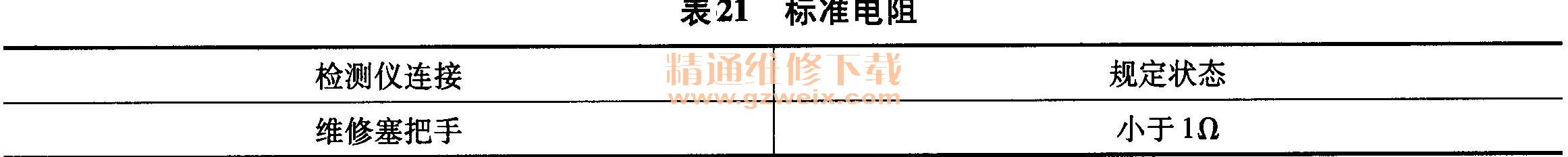

    检查维修塞把手，如图168所示。根据表21中的值测量电阻。


    3．安装
    ①安装维修塞把手
    警告：佩戴绝缘手套。

    注意：连接维修塞把手前，确保没有将零件或工具落在行李箱内，且高压端子和连接器牢固连接。
（a）佩戴绝缘手套并按图示顺序插入维修塞把手，如图169所示。

（b）倾斜维修塞把手90°并使其向下滑动直至听到“咔嗒”声。
 （c）安装蓄电池检修孔盖。
注意：确保蓄电池检修孔盖安装牢固。
②将电缆连接到蓄电池负极端子上
注意：断开并重新连接电缆后，某些系统需要初始化。
③安装行李箱装饰检修孔盖。

七、蓄电池鼓风机
1．拆卸
①拆卸后窗台板装饰板总成。
②拆卸2号上背板孔盖。
③拆卸行李箱前装饰罩。
④拆卸1号HV蓄电池进气管。
（a）拆下上背板孔盖。
（b）从后窗遮阳帘总成上拆下2个螺栓。
（c）拆下1号HV蓄电池进气管，如图170所示。

⑤拆下2个螺栓、卡子和2号HV蓄电池进气管，如图171所示。

⑥拆卸蓄电池冷却鼓风机总成。

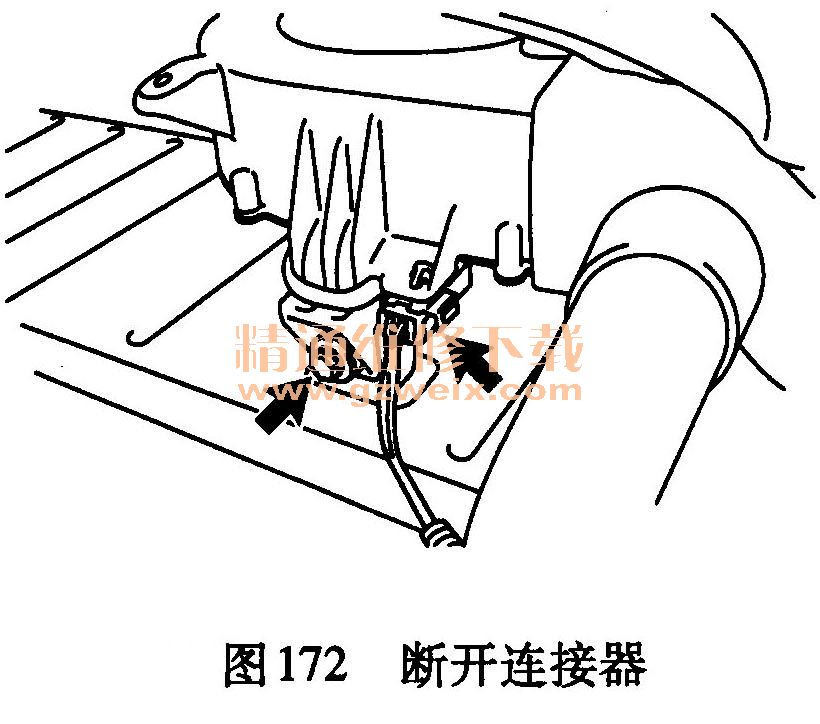

（a）从蓄电池冷却鼓风机总成上拆下螺栓，如图172所示。

（b）从蓄电池冷却鼓风机总成上断开连接器。

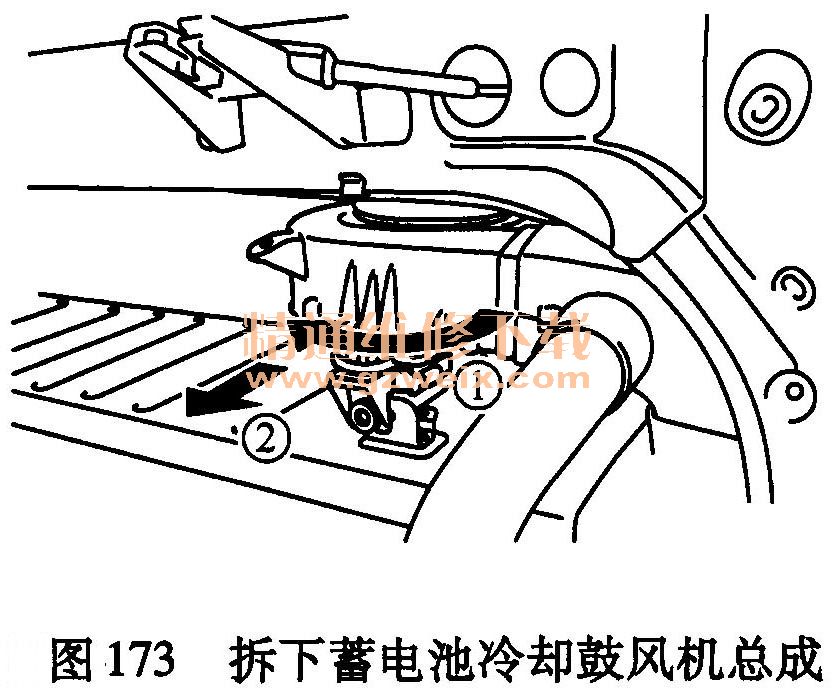

（c）如图173所示拆下蓄电池冷却鼓风机总成。

注意：请勿角则莫蓄电池冷却鼓冈A总成的风扇；举起蓄电池冷却鼓风讥}'.成日撰物握住线束。

    2．安装
    ①安装蓄电池冷却鼓风机总成。
    （a）安装蓄电池冷却鼓风机总成，如图174所示。

    注意：请勿触摸蓄电池冷却鼓风机总成的风扇；举起蓄电池冷却鼓风机总成时请勿握住线束；务必使蓄电池冷却鼓风机总成的切口与衬套接合牢固。
    （b）将螺栓安装到蓄电池冷却鼓风机总成上，参见图172。
    紧固力矩：8. 0N·m（82kgf·cm ，71lbf·in）。
    ②用2个螺栓和卡子安装2号HV蓄电池进气管，参见图171。
    紧固力矩：8. 0N·m（82kgf·cm ，71lbf·in）。
    ③安装1号HV蓄电池进气管。
    （a）安装1号HV蓄电池进气管，参见图170。
    （b）将2个螺栓安装到后窗遮阳帘总成上。
    （c）安装上背板孔盖。
    ④安装行李箱前装饰罩。
    ⑤安装2号上背板孔盖。
    ⑥安装后窗台板装饰板总成。
