校正工况(图164 C~B区间)与图167所示,在标定工况下增荷时,虽转速下降,但因齿杆行程调节螺钉的阻挡,支撑杆不能向加油方向转动,当转速低于na时,校正弹簧力大于飞锤离心力,使校正顶杆大端面伸出支撑杆平面压向丁字块,齿杆向增油方向移动。nb时为校正作用时转速。当转速降至nc时,齿杆行程达到最大校正位置,nc为校正结束转速。

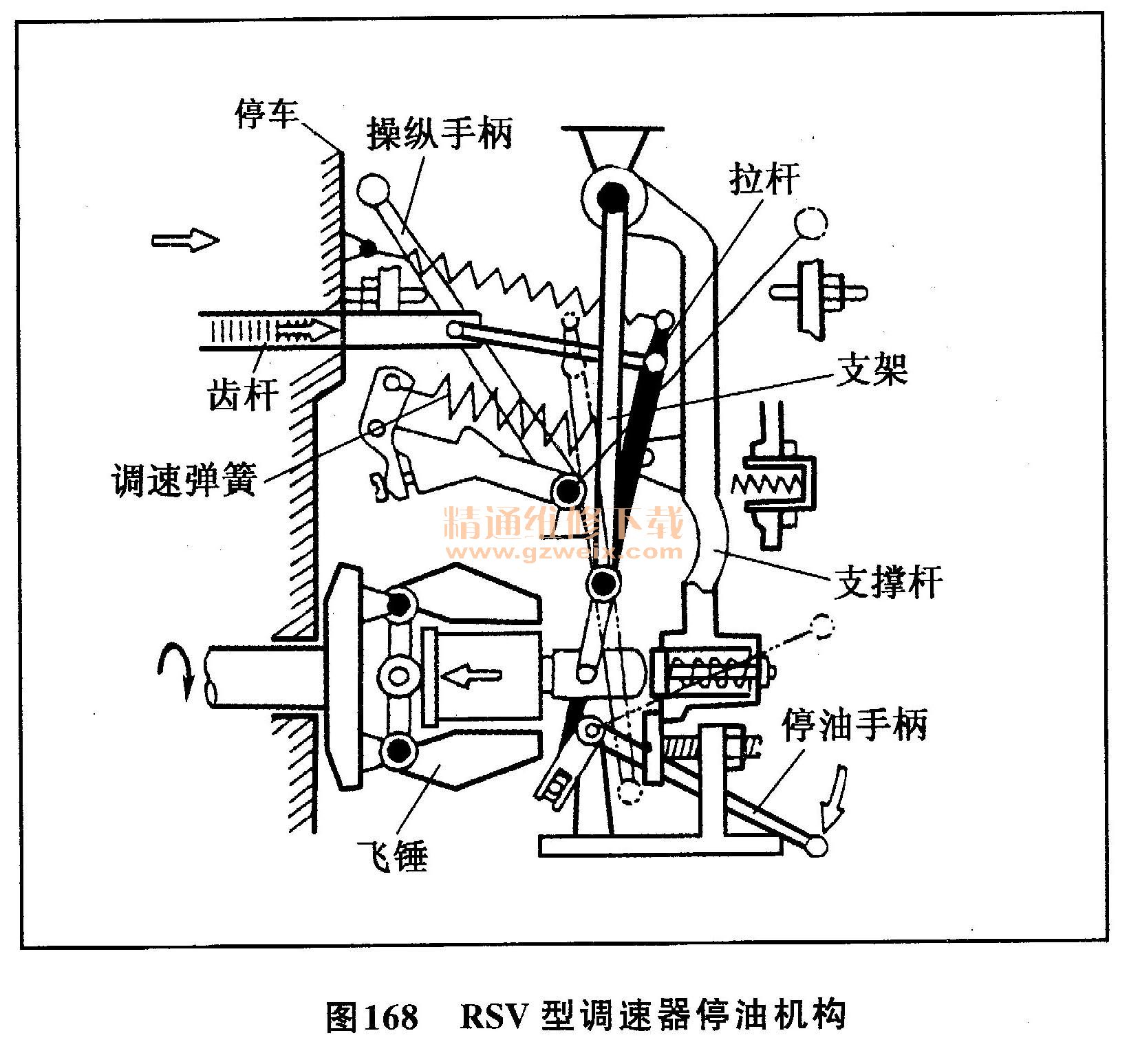

停油机构如图168所示,在任意工况下,将停油手柄移向停油位置,即将停油拨叉转过一定角度,就可通过拉杆将齿杆拉到停油位置。

如图169,170,171所示为II号喷油泵使用的全程调速器的结构与工况图,从结构上来调比前面讲的都要简单得多。

从图169中可以看出,调节螺丝限制螺钉,可以限制最低转速,调节限制螺钉,可以限制控制手柄的最大角度,从而达到限制最高转速的目的。
在该调速器中,设置有内、中、外三种不同刚性的弹簧,这三种弹簧是该调速器的决定性作用的零件。在转动盘与推盘之间装有离心力式钢球(飞环),发动机工作时在最低与最高限速之间的任何工况都可自动实现控制。如图170、图171所示。
