检查及排除五羊本田SCR100T常见故障
来源:本站整理  作者:佚名  2012-06-12 13:18:07








①检查空气滤清器。拆卸空滤器盖检查→纸质滤芯→清理或更换滤芯→空滤器进气橡胶管、化油器进气管(橡胶管无破损老化、无进气噪声)。



②检查化油器。从缸头上拆卸化油器→检测电控加浓器,如图9所示,→疏通化油器油气量孔,如图10所示,→检查真空橡胶膜片,如图11所示,→膜片老化破损,图12所示,→更换真空橡胶膜片(或化油器)→调整化油器。



③检查缸压程序。拆卸火花塞→安装缸压表→启动发动机并检测缸压→缸压不正常→拆卸缸盖配气装置、→拆卸缸体、活塞组件→检查缸体、活塞环磨损量→更换缸体、活塞组件→缸压正常。

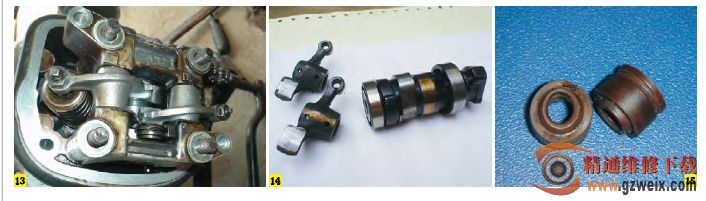

④ 检 查 配 气 装 置 。图13 所 示 为SCR100T配气装置,拆卸缸头盖,转动磁电机转子使转子T标记与发动机定标记▲相对,配气正时从动链轮标记与缸盖平面在同一水准,使配气正时。



⑤检查配气凸轮、摇臂磨损量。从缸体上拆下配气正时链条张紧器;从凸轮轴上拆下从动链轮,如图14所示,从缸头上取出摇臂与凸轮轴。检查摇臂与凸轮轴磨损量,用外径千分尺测量进、排气凸轮磨损量(进气凸轮高度标准值30.8~30.92mm、极限值30.75mm);排气凸轮高度(标准值30.411~30.531mm、极限值30.26mm)。经检测如进、排气凸轮超出使用极限值应更换原厂部件。



⑥检查缸体。从曲轴箱上拆下缸体,检查缸筒内壁是否出现磨损和刮痕。将原厂正品活塞环水平置放在缸体中部,测量活塞环在缸筒内开口间隙(标准间隙0.10~0.15mm),缸体磨损,开口间隙超出使用极限应更换。将气环分别水平置放在缸体中部,测量其开口间隙,开口间隙超出使用极限应更换。
