检修大阳DY110-15A启动装置结构故障
来源:本站整理  作者:佚名  2013-03-01 15:57:12

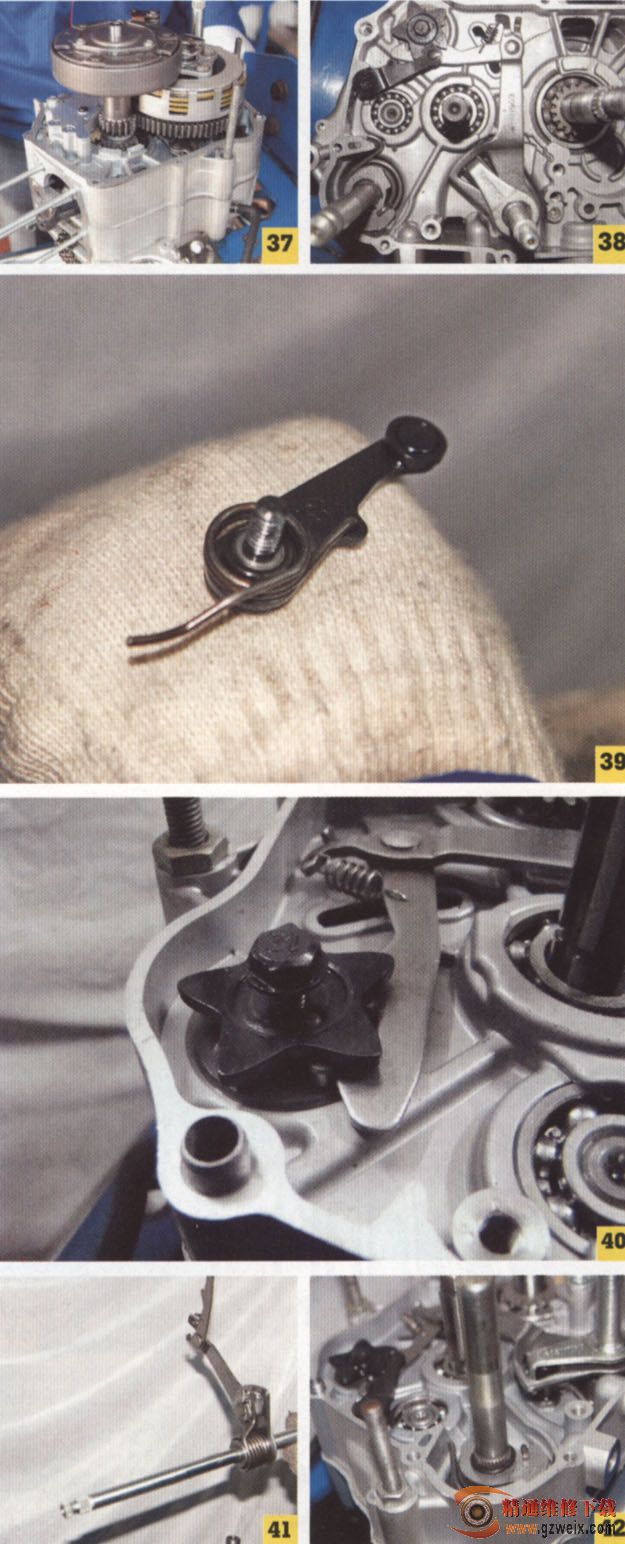

  如图37所示,用专用工具,拧掉次级离合器固定螺母。

    如图38所示,安装在左曲轴箱上的变挡操纵装置。

    如图39所示,用10号T形扳手,在左曲轴箱上拧掉变挡凸轮轴星形轮定位板组合固定螺钉。

    如图40所示,从用10号T形扳手,在变挡凸轮轴上拆卸星形轮固定螺钉。

    如图41所示,从左曲轴箱上抽出变挡摇臂轴组合。

    如图42所示,反冲启动轴在曲轴箱上的安装位置。

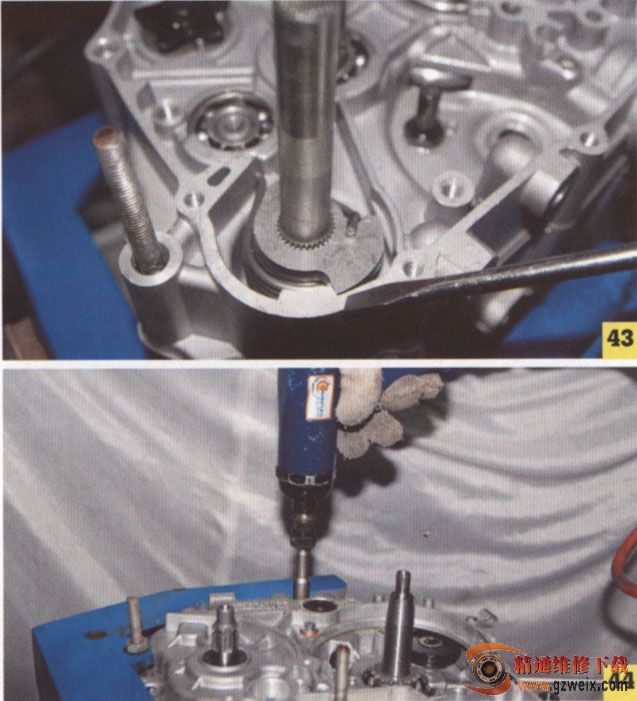

    如图43所示,用一字改锥撬掉反冲启动轴回位弹簧挂钩。

    如图44所示,以对角线拆卸方式,在右曲轴箱上拧掉右曲轴箱固定螺钉。

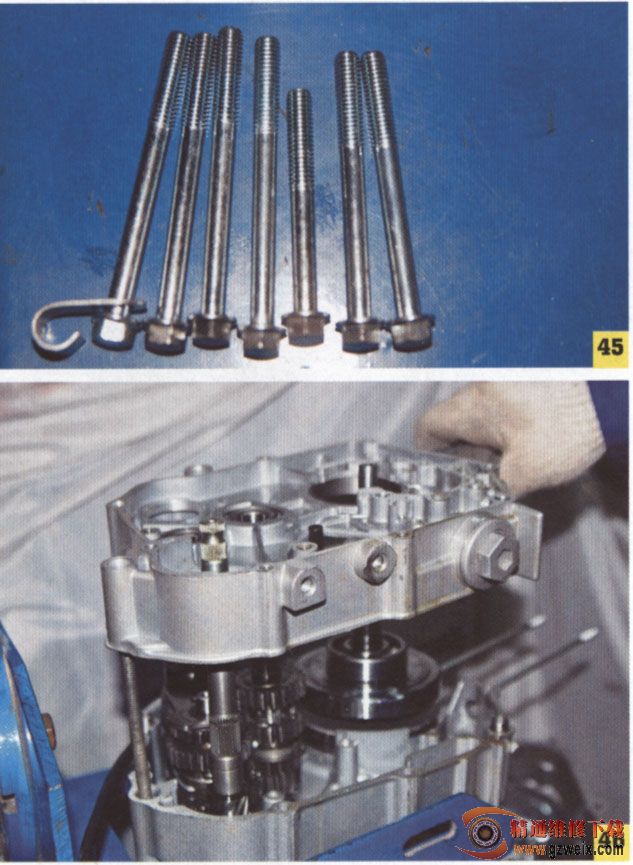

    如图45所示,曲轴箱固定螺钉。

    如图46所示,用橡胶榔头轻轻震动右曲轴箱,使左右曲轴箱分离。
