分析及检修大阳DY110-15A电气系统结构原理与故障(1)
来源:本站整理  作者:佚名  2013-01-09 09:02:06

1电源系统
1.1电源系统的结构

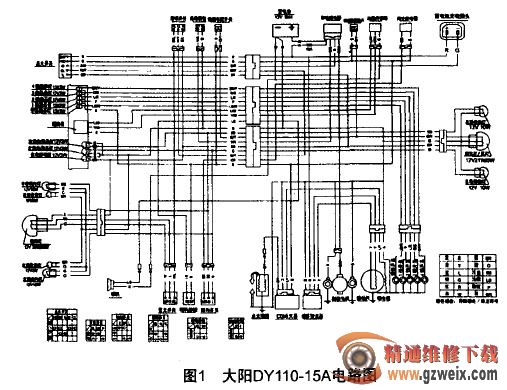

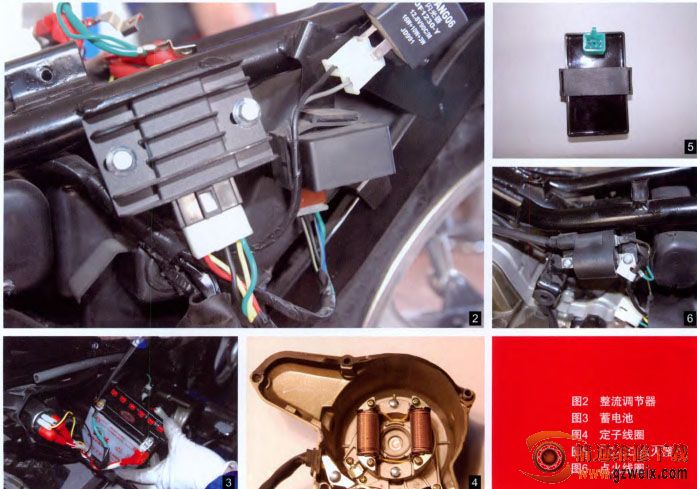

    大阳DY110-ISA电源系统主要由磁电机、整流调节器(见图2)、蓄电池(见图3)等电器组成。磁电机定子照明充电线圈(见图4)为双线圈式,为蓄电池充电、为前照灯提供电能。



1.2电源系统电器接线方式

    磁电机:交流电源输出线为2根黄(Y)色线,通过接擂件直接与整流调节器相接。



    整流调节器:绿(G)色线为接地线,红(R)色线为直流正极电源输出线,黄(Y)色线为磁电机交流电源输入线。



    DY110-15A车座下工具盒的位置设有蓄电池充电插座,当蓄电池需用外接充电机电源充电时,不需从摩托车上拆下蓄电池



    充电插座接线方式:正极擂头通过红(R)色线与蓄电池正极相接,负极插头通过绿(G)色线接地。



1.3电源电路工作原理

    磁电机发出的交流电经黄(G)色线输人整流调节器,整流后,通过红(R)色线向蓄电池充电(蓄电池充电电压经整流调韦器调节控制,充电电压稳定在14.5-15 V间),再以并联方式向前照灯供电。



2点火系统

2.1点火系统的结构

    大阳DY110-15A点火方式为DC-CDI点火,点火系统主要由点火开关、触发线圈、DC-CDI(见图5)、点火线圈(见图6)、火花塞等电器组成。



2.2点火系统电器接线方式

  a)点火开关

    点火开关上接有5根导线,采用5P式接插件与主电缆相接,其中红色线为蓄电池正极电源线,与车座下蓄电池充电插头相接;黑(B)色线为点火开关控制正极电源线(前照灯电源线)。黑/红(B/R)色线为点火开关控制蓄电池正极电源线,经过SP接擂件后变为黑(B)色线与电起动继电器线圈相接;白/黄( W/Y)色线为点火开关控制正极电源线,与照明开关相接,黑/红(B/R)色线为摩托车尾灯、位置灯电源线,与照明电源开关相接;绿(G)色线为接地线。



    b)触发线圈

    触发信号输出线为双线式,蓝/黄(L/Y)色线、绿(G)色线与DC-CDI相接。



    c) DC-CDI

    DC-CD,的接擂件为4P式,其中黑(B)色线为正极电源线;黑/黄 (B/Y)色线与点火线圈相接;绿 (G)色线与蓝/黄(L/Y)色线与触发线圈相接。



[1] [2] [3]  下一页
