ZS 125踏板车发动机加油不畅
来源:摩托车技术  作者:佚名  2015-06-18 08:32:51

    一辆ZS 125踏板车,发动机加油不畅,消声器不时发出放炮声响。
    故障诊断:开启点火开关,按起动按钮,电起动发动机,发动机顺利起动着火,发动机起动着火后怠速运转稳定,慢慢加大化油器节气门开度,发动机由怠速向低速过渡圆滑,继续提高发动机工作转速,发动机工作转速不能提高,消声器不时发出放炮声响。

    根据故障现象初步分析,有可能是燃油系统不能正常工作,引发了发动机加油不畅故障。如化油器的主量孔局部堵塞,就会导致发动机加油不畅故障,同时也会诱发消声器放炮故障。

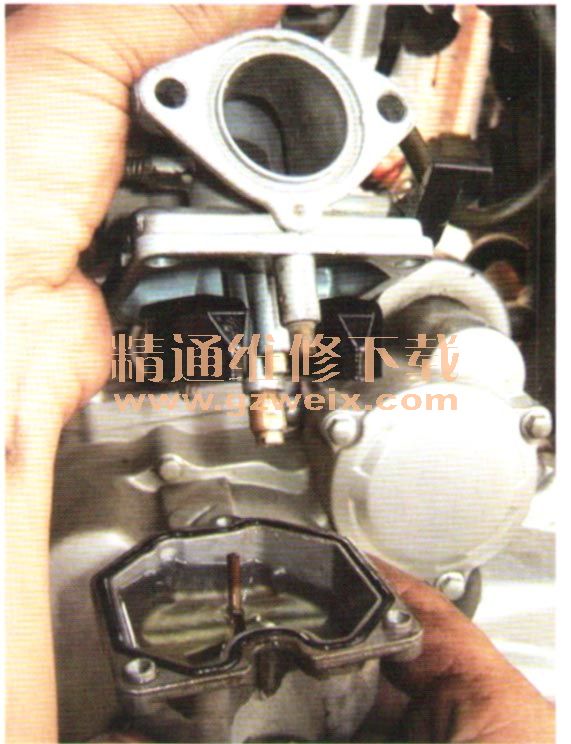

    从发动机上拆下并分解化油器,检查化油器油平面工作高度、主量孔是否畅通、节气门主油针工作位置等,确认化油器油平面工作高度正常,主量孔畅通,节气门主油针工作位置适中,无故障疑点,检查结果表明,发动机加油不畅故障与燃油系统无关。
    清洗并复装化油器,起动发动机,检验中发现发动机有时候也可以加速良好,表明点火系统连接线路的连接点有接触不良现象,受发动机加速产生的振动影响,接触不良的连接点会断续接触,点火电路时通时断,使点.火系统不能正常工作,导致了发动机加油不畅故障,还使消声器不时发出放炮声响。
    沿点火系统电路排查,对各连接点进行处理,确保连接牢固可靠,虽然发现有几个连接点有松动现象,但经处理以后,也没能排除故障。
    最后决定检查电子点火器的电路连接,断开电子点火器与电缆线束接插件的连接,检查电子点火器电缆线束接插件,发现电缆线束接插件中有2个接插片腐蚀严重,其中蓝/白色的接插片几乎断裂、不能继续使用。由于维修现场没有适用的电缆线束接插件,只好将废弃的电缆线束接插件中的接插片取出来更换,修复电缆线束接插件。
    剪断电缆线束插接件中需要修复的接插片,连接完好的接插片,然后按接插片的属性插入电缆线束接插件中。连接完毕,经复查确认无误后,开启点火开关,起动发动机,发动机加速良好,故障排除。
