铃木赛驰QS110型弯梁车燃油表指针不准
来源:本站整理  作者:佚名  2016-02-04 11:24:07

   一辆铃木赛驰QS110型弯梁车,行驶47 000 km,燃油表指针处在燃油用完红线刻度,可加油时发现油箱中还有少半箱燃油。
故障诊断:QS110弯梁车燃油表电路主要由燃油传感器及燃油表组成,燃油传感器将油箱中油位的变化转化为电信号,燃油表指示油箱中实际燃油量,当燃油传感器出现故障时,燃油表会出现计量失准现象。
    燃油传感器为滑动电阻式传感器,电阻架上有1个由油浮子带动的活动臂,燃油传感器油浮子带动电阻滑动臂,使电阻值随油浮子位置的变化而改变。油箱中燃油在高油位时电阻为5Ω,随着油箱中燃油不断下降,燃油浮子的浮力下降,油浮子带动电阻滑动臂发生变化,燃油传感器电阻由5Ω(高油位)变为108Ω(低油位);燃油传感器电阻值的改变,导致燃油表表头磁场发生变化,燃油表指针偏转,指示油箱中实际燃油量。

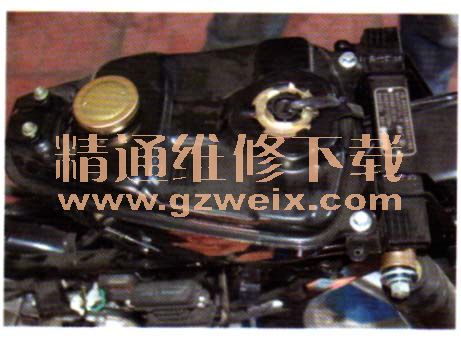

    由图1所示,从车座下油箱上部拆卸燃油传感器固定卡箍,并从油箱内取出燃油传感器;万用表在电阻档,黑、红表笔分别与燃油传感器2P接插件内的插头相接,将燃油传感器拿在左手上,右手在上下方向缓慢移动燃油传感器油浮子,观察滑动电阻位置发生变化时,万用表指针读数的变化。正常情况下,油浮子在最低位置时,电阻为108Ω,油浮子在高位时,电阻为5Ω,万用表指示无跳跃或阶梯性变化,否则,燃油传感器有故障。

    往油箱中加入2L燃油,油表指针却在红线(燃油用完)位置,检测燃油传感器电阻为108Ω。QS110弯梁车燃油传感器油浮子为塑料件,浮子内部因燃油渗入质量发生了变化,油浮子浮力变小,造成燃油传感器输出信号不准。更换燃油传感器,经检验,燃油表计量准确,故障现象排除。
