2 检测系统的搭建

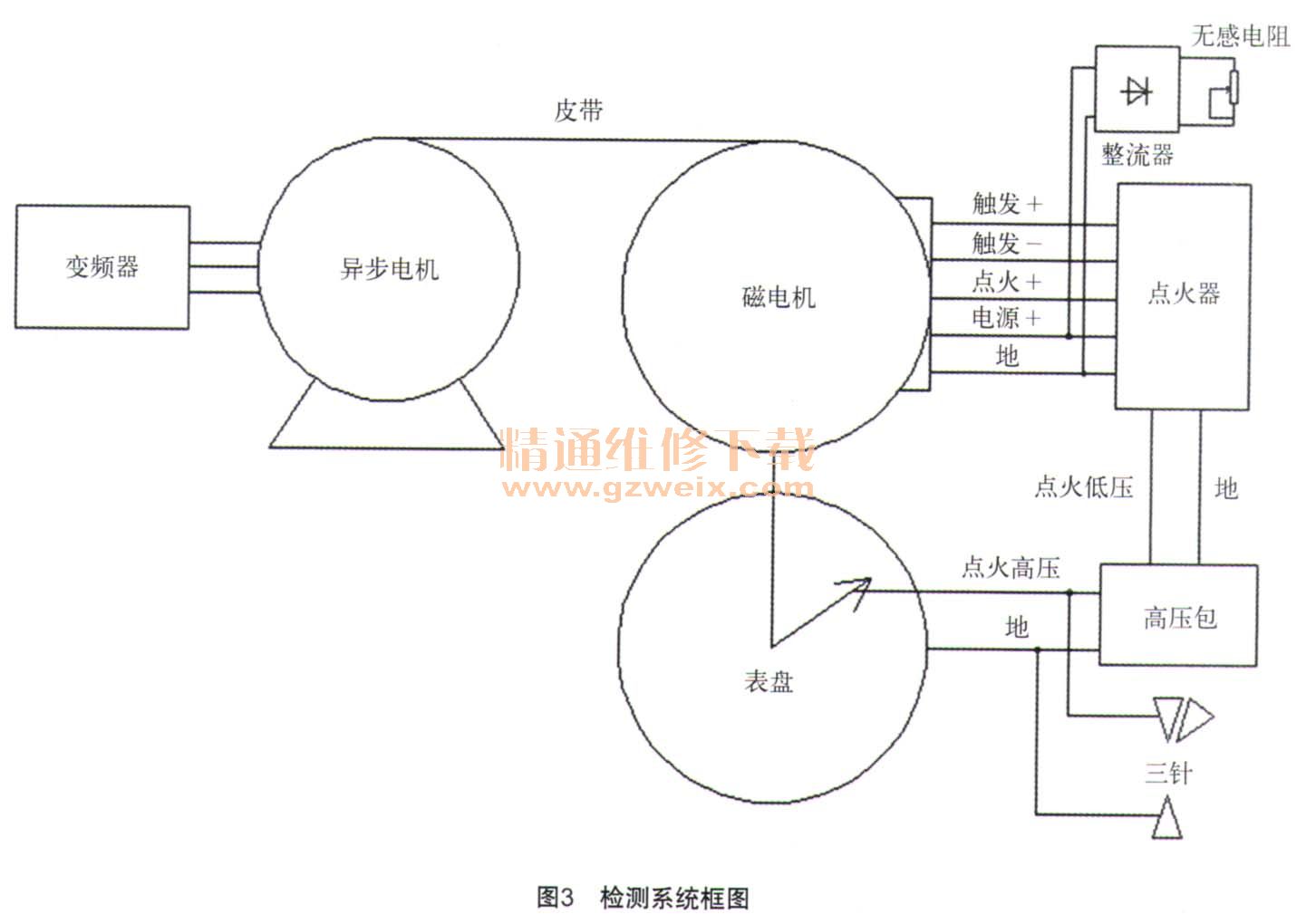

检测系统采用变频器驱动异步电机运行，在不同转速下，异步电机通过皮带拖动磁电机转子运行，磁电机定子包含定子点火线圈和照明充电线圈，交流磁电机辅以其他电路进行连续发火性能、点火提前角、充电性能的检测，检测系统框图如图3所示。
定子点火线圈供电给点火器和点火线圈，点火线圈输出高压到三针测试仪上，用于连续发火性能的检测。把三针的高压信号接入采集电路，用于识别是否断火，只要20 s内不断火，就认为在此转速和此三针极距下可以连续发火。
使用转换开关，使点火线圈输出高压到表盘上；表针固定在磁电机转子上，表针和转子上止点标志重合，并接高压，表盘边沿接地。随着转子转动，表针在磁电机转子转到一定角度时点火，这样就可以读出点火时表针所指的角度；根据点火提前角的检测方法，即可计算出点火提前角。
照明充电线圈供电给整流器，整流器负载侧接无感电阻，无感电阻需要求可调；试验要求尽量缩短线路长度，以减小寄生电感；寄生电感会导致磁电机的损耗增加，检测的输出功率偏小。根据充电性能检测方法，即可检测出磁电机的充电性能。
试验结果及分析：试验样品采用某厂家不同班组不同时间生产的2套125型交流磁电机，点火器和点火线圈也采用对应型号，试验样品分别称为样品1#样品2#。

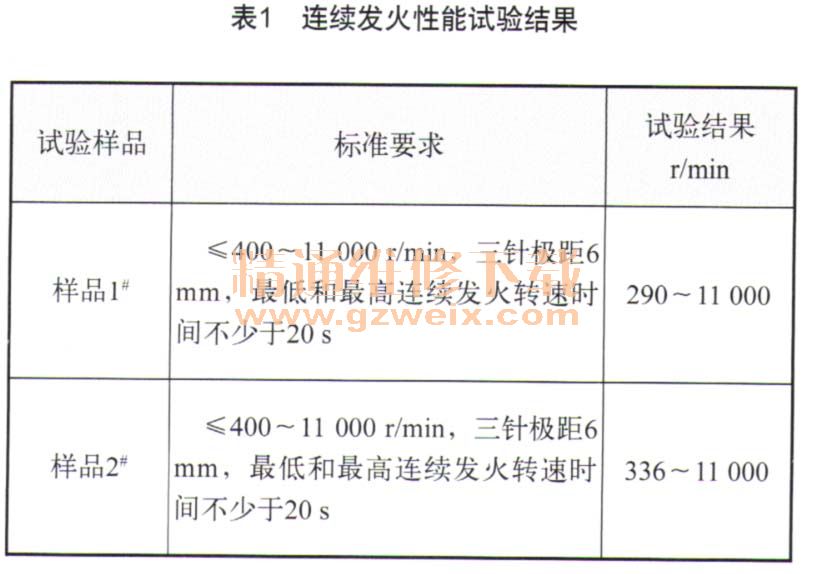

a）连续发火性能试验结果：连续发火性能试验结果如表1所示。
