四冲程90T踏板车正常行驶途中发动机熄火后不能再起动
来源:摩托车技术  作者:佚名  2016-03-25 08:31:58

    一辆四冲程90T踏板车,行驶里程不详,更换了曲轴箱机油、加满燃油,正常行驶途中发动机熄火后不能再起动。
    故障诊断:支起摩托车主支撑,打开点火开关,按动电喇叭按钮,电喇叭发出宏亮声音;打开前照灯开关,前照灯发出明亮光线;用电起动试起动,电机正常旋转,但发动机无起动迹象。电源系统供用电正常情况下,应检查油路和点火电路。

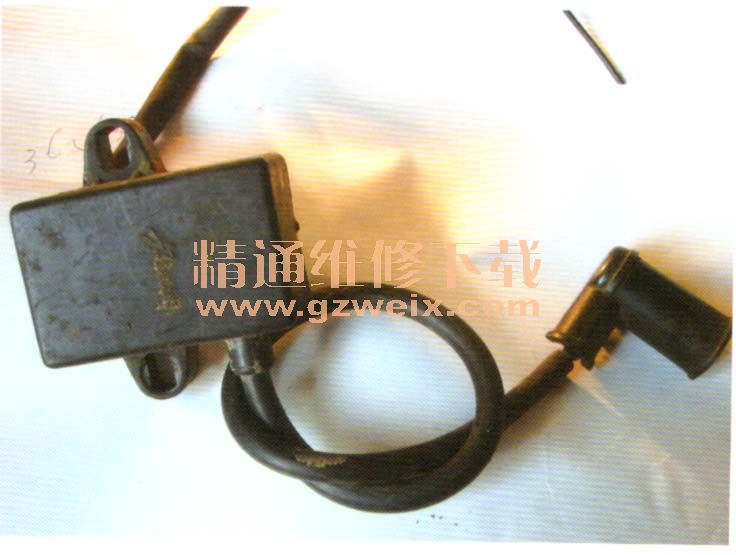

    拆下火花塞,观察火花塞电极间无积碳、无短路;发动机熄火后,因多次起动发动机,火花塞电极间有燃油痕迹,说明化油器量孔无堵塞,发动机缸压、油路正常。检查点火线路,该车点火系统采用磁电机CDI点火如图所示,点火器为一体化结构  (CDI、点火线圈为一体),取掉火花塞帽,高压线对地放电有较弱电火花出现;安装火花塞、火花塞帽后试起动,发动机无起动迹象。

    万用表置R×10档,红表笔与磁电机充电点火线圈黑红色线相接,黑表笔接地,充电点火线圈电阻正常(380Ω )、触发线圈电阻正常(200+)、CDI插接件无断路和接触不良现象。检查一体化点火器,从表面上看,一体化点火器高压线在点火器上固定良好,用万用表检测点火器高压线一次侧线圈对地电阻时发现,高压线芯与点火线圈之间存在断路现象(劣质点火器高压线芯过细,高压线绝缘层严重老化断裂,高压线受力,将线芯拉断),造成高压点火电流断路,发动机不能起动。更换一体化点火器,恢复点火电路,试起动发动机,故障排除。
