拧松后制动开关固定螺母，调整前后制动开关的安装位置使信号与后制动同步。
    电喇叭电路，主要由，电喇叭按钮、电喇叭，导线接插件等组成。
    电喇叭电流回路：蓄电池正极一熔丝一点火开关一喇叭按钮一电喇叭一地（蓄电池负极）。
    电路接线方式：电喇叭插头绿（G）色线接地、浅绿（LG）色线与电喇按钮相接、电喇按钮的另一端经黑（B）色线与点火开关控制正极线相接。
    从插座上拔掉电喇电源线，万用表置DC25V档，红表笔与正极电源浅绿（LG）色线相接，黑表接绿（G）色接地线。按动电喇叭按钮，测出电压应为12V。电喇叭电路正常。否则，应检查按钮、调整或更换电喇叭。

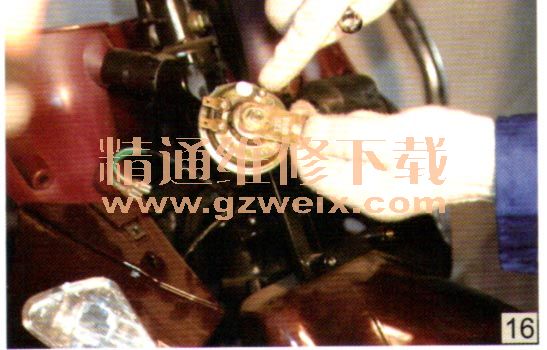

    电喇叭不发声，不一定是电喇叭损坏。可通过调整螺钉（见图16）使其恢复正常。万用表置电阻档，两表笔分别与喇叭电源插头相接。拧动调整螺钉，当万用表电阻为0电喇叭触点接通，轻轻拧动调整螺钉电阻立即变为∞（断开），锁紧调整螺母。电喇叭触点间隙符合要求，喇叭性能恢复。

    档位显示电路电流回路：蓄电池一熔丝一点火开关一挡位显示器一档显开关一地一蓄电池负极。

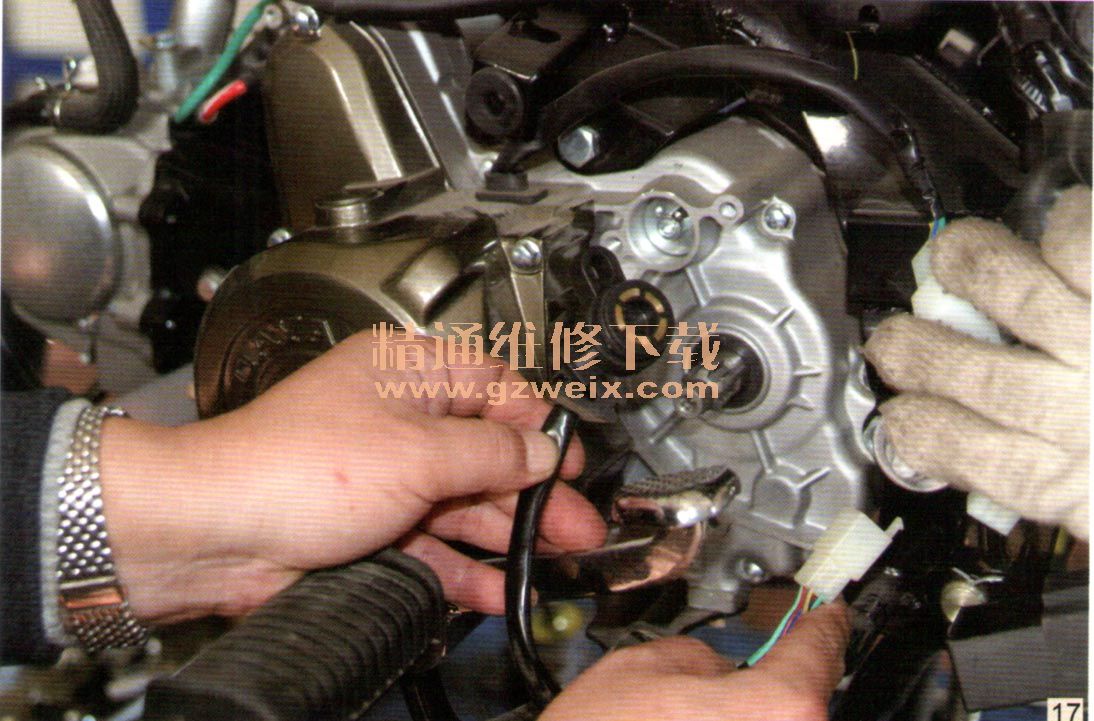

    档显开关（见图17）接线方式：空档，浅绿／红（G/R）色线、它与空档指示相接；1挡粉红（P）色线与1档指示灯相接；2挡蓝／红 （L/R）色线它与2档指示灯相接；3挡绿／黑（G/B）色线，它与会挡指示灯相接；4挡棕／黄（BR/Y）色线，它与人为上挡指示灯相接。挡位指示灯一端接地。

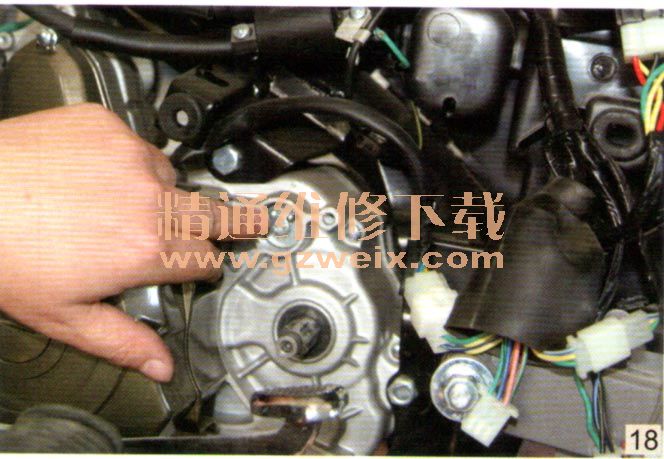

    挡显电路故障原因，挡显开关触点与变挡凸轮触点接触不良（见图18）、开关断路、导线断路；挡位数字显示器（或灯泡）损坏。
