5 燃油表电路

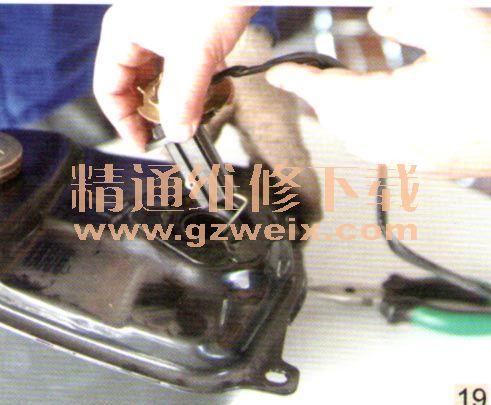

燃油表电路主要由，燃油传感器（见图19）、燃油表、导线接插件等组成。
燃油表电路电流回路：蓄电池一熔丝一点火开关一燃油表线圈一燃油传感器一地于蓄电池负极。

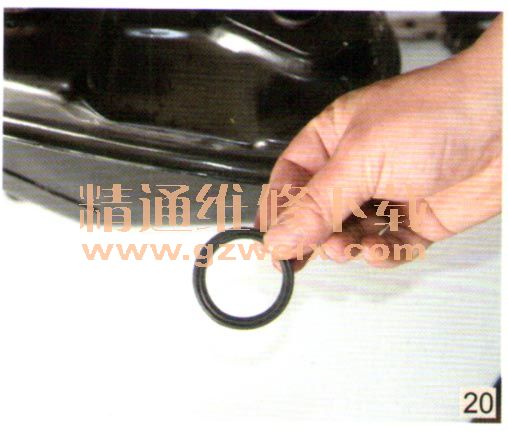

燃油表电路故障及原因，燃油传感器传感器、燃油表损坏、电路断路等。拆卸燃油传感器卡箍；拆卸燃油传感器；更换燃油传感器O形密封圈（见图20）。
检查燃油传感器电源电压、电压正常（12V），插接件正常，油表不正常时，应更换燃油传感器或燃油表（仪表总成）。
6 电起动系统故障诊断与维修
主要由，蓄电池、电起动按钮、电起动继电器、‘电机等电器组成。
电起动电流回路：1）控制回路，蓄电池正极一点火开关一电起动按钮一电起动继电器一地一蓄电池负极；2）起动电机电流回路：蓄电池正极一起动电机一电机碳刷一地一蓄电池负极。
电起动系统故障诊断与维修，检查蓄电池电压；蓄电池故障（电压低、储电能力差、电解液液面过低），导致电起动系统不能正常工作时应对蓄电池补充充电或更换蓄电池。
取掉电起动继电器线圈插接件，测量电起动继电器线圈电阻

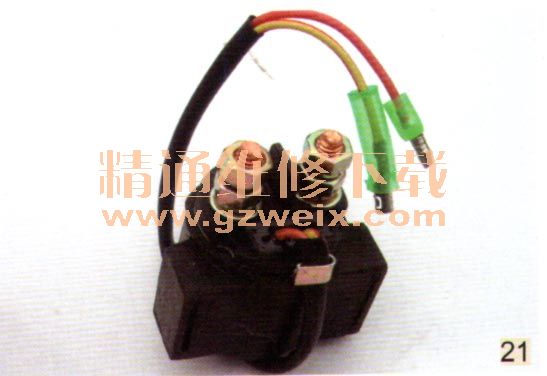

（电阻2～4Ω），检查电起动继电器开关动触点通电后是否接触不良（见图21）、继电器插接件是否存在断路现象；检查电起动按钮触点间是否接触不良。
