弯梁车电气故障诊断与维修（2）

来源：摩托车技术作者：佚名 2016-09-04 12:42:59

    4 信号（仪表、挡位显示）
    电路故障诊断与维修
    信号系统主要由转向信号电路、挡显电路、燃油表电路、车速里程表、电喇叭等组成。

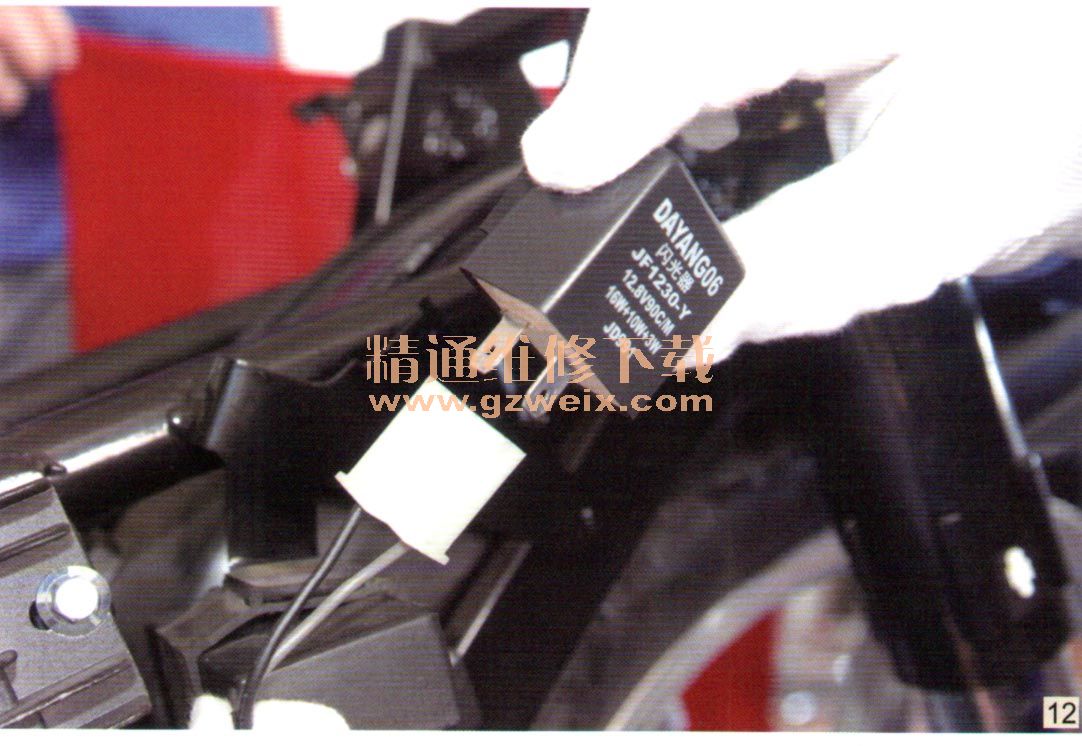

    转向信号电路，由转向开关、闪光继电器（见图12）、前后转向灯、转向指示灯等组成。

    转向电路电器的接线方式，橙（O）色线为左转向灯电源线，它与前后左转向灯相接；淡蓝（SB）色线为右后转向电源线；绿／红（G/R）色线为闪光继电器信号输出线；它一端与转向开关相接，另一端与闪光继电器相接。
    转向信号电路电流回路：蓄电池一熔丝一点火开关～闪光继电器一转向开关一（左、右）转向灯一地一蓄电池负极。
    电路故障诊断与维修：点火开关在“开”位置，万用表置DC25V档，红表笔接闪光继电器黑（B）色线，黑表笔接绿（G）色接地线。测出电压应为12V，电压低于12V。检查点火开关红（R）色线对地电压，电压正常，点火开关存在接触不良现象。
    转向开关拨向左或右转向位置，检测橙（O）色线或浅蓝（SB）色线与地直流电压。转向电路无故障时，万用表指针在左右方向摆动频率与转向灯闪烁频率相同。否则，转向开关断路、转向灯丝或导线接插件之间断路；转向灯泡规格与闪光继电器要求不相符；闪光继电器故障。
    用电器替代法更换闪光继电器，观察转向电路是否正常工作。转向电路恢复，继电器故障。否则，闪光继电器正常。
    检测转向开关或闪光继电器直流电源线与地之间直流电压（12V）；检测经闪光继电器控制后转向灯电源线与地之间直流电压（电压6～12V波动），无波动电压或电压在12V，应检查转向开关、闪光继电器。

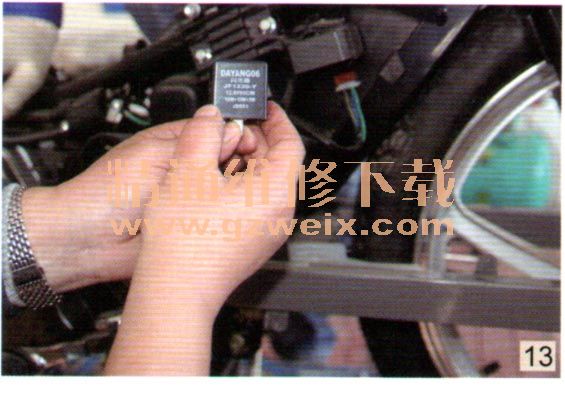

    闪光继电器外壳上标注有与闪光继电器相匹配信息（见图13），转向灯、转向指示灯规格。更换闪光灯或闪光继电器时，必须按闪光继电器标注的额定电压、功率更换。否则，将造成闪光继电器电子元件损坏，信号电路不能正常工作。

    前后制动信号电路，前后制动信号电路主要由，蓄电池、点火开关、右手把制动开关（见图14）、脚制动开关（见图15）制动开关导线插接件、尾灯等组成。

    前后制动信号电路电流回路：蓄电池正极一点火开关一前、后制动开关一制动灯一地一蓄电池负极。
    前后制动电路接线方式：前、后制动开关与点火开关控制正极电源黑（B）色线并联相接，前、后制动开关用绿（G/Y）色线并联后与制动灯绿／黄（G/Y）色线相接；制动灯一端绿（G）色线接地。
