DY160FMK发动机活塞裂缝形成原因分析及优化
来源:摩托车技术  作者:佚名  2017-03-05 11:20:57

    应用ANSYS对新开发的175 mL骑式摩托车用发动机活塞故障进行仿真计算,优化活塞设计。
    DY 160FMK发动机是在我公司DBI150发动机基础上进行调整缸径、行程等结构参数的一款整体式缸头且带平衡轴的双点火立式发动机。该发动机具有燃烧速率快,爆发力强等优点,在整车性能起步加速上有很大优势。在发动机台架耐久实验中,在第102 h发生发动机无功率现象,拆机检查,发现活塞开裂。

    1 现象描述

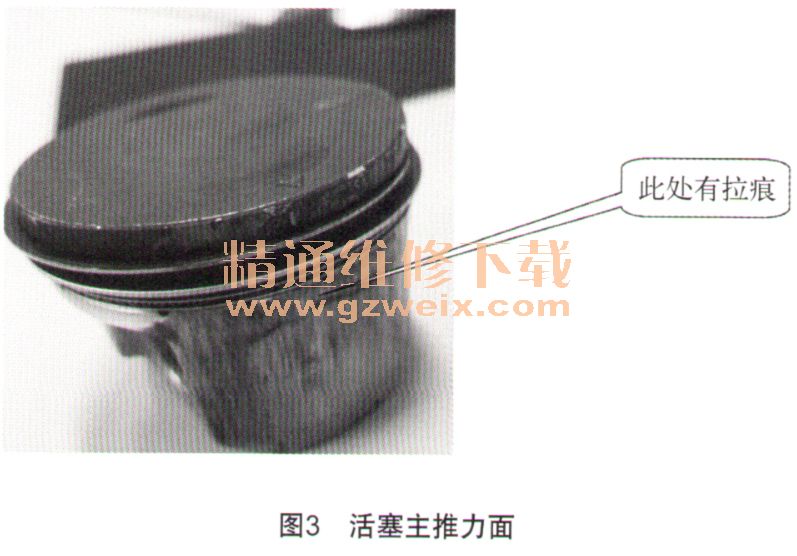

    DY 160FMK发动机最大功率为9.4 kW (8 000 r/min),最大转矩为12.3 NM (6 500/min),在耐久实验中,机油温度为110℃,火花塞垫圈温度为230 ℃,温度监控正常。0~100 h正常保养性能侧试,活塞背部有轻微焦黄色,活塞没有开裂,在102 h发生故障即活塞开裂,如图1-3所示。





    从图中可以得出以下结论:1)活塞上表面开裂;2)活塞销孔下表面开裂;3)活塞背部呈焦黄色;4)活塞主推力面有明显拉伤。

    2 建立正确的三围模型
    a)活塞材料为:AC8A;
    b)活塞销材料为:20CrMo,表面渗碳淬火;
    c)分析软件为:ANSYS
      模型如图4所示。

    3 具体材料参数

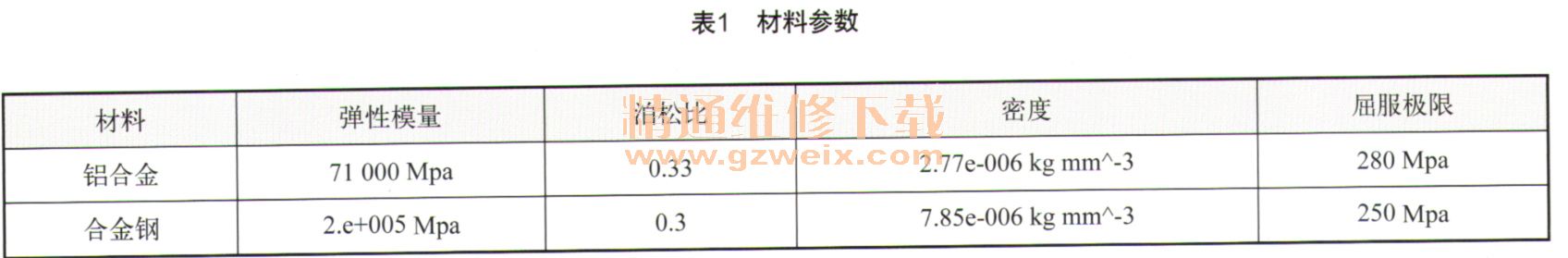

    具体材料参数如表1所示。

    4 建立约束

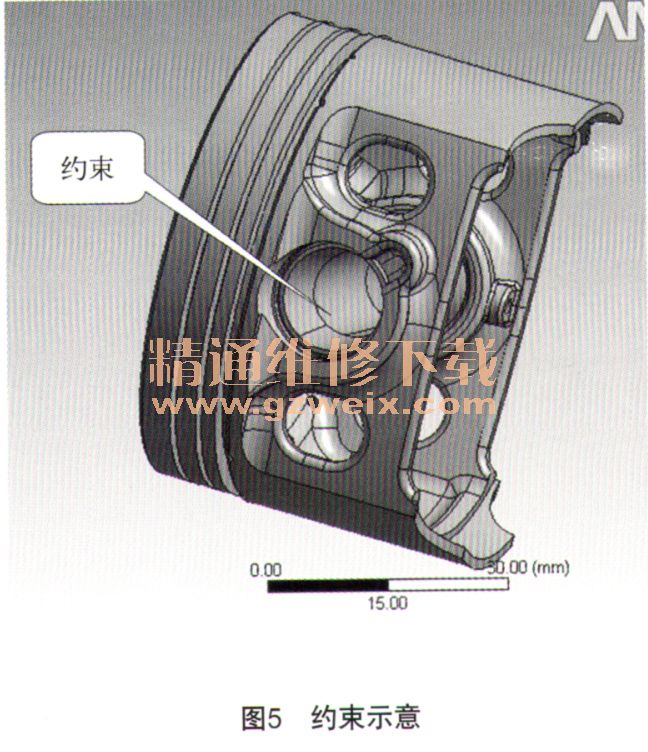

    对活塞销的内圆柱面采用“圆柱面”约束。即约束内圆柱面在径向、轴向、切向自由度,如图5所示。

[1] [2]  下一页
